Balun 1:1 com núcleo de ar
Analisando vários projetos de Balun 1:1 para utilizar em uma antena dipolo para as bandas de 10 M e 20 M (2 dipolos 1/2 onda descendo no mesmo cabo coaxial), cheguei neste simples projeto utilizando um núcleo de ar e cobertura de 3-30 MHz e suportar mais de 100 W.

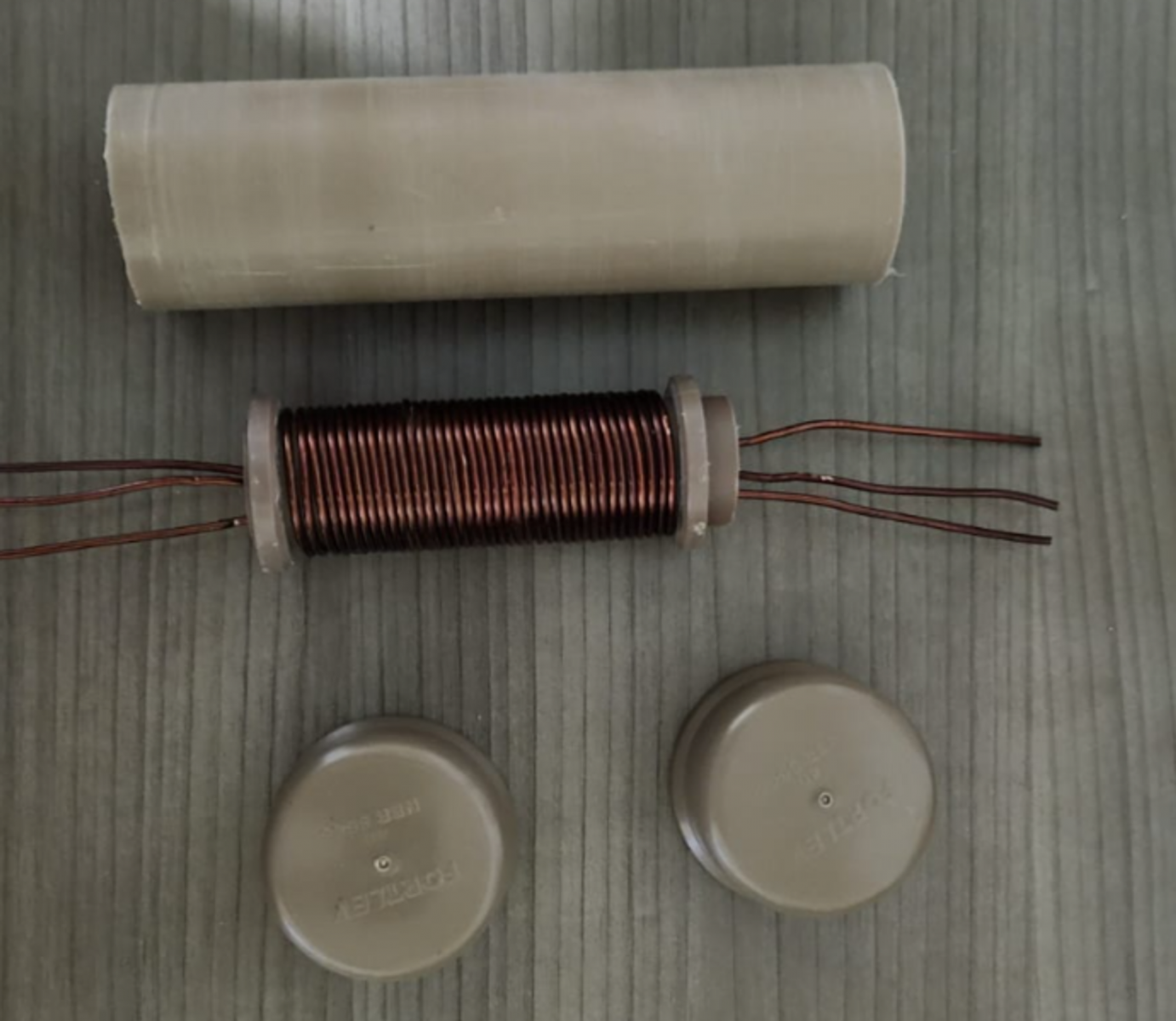

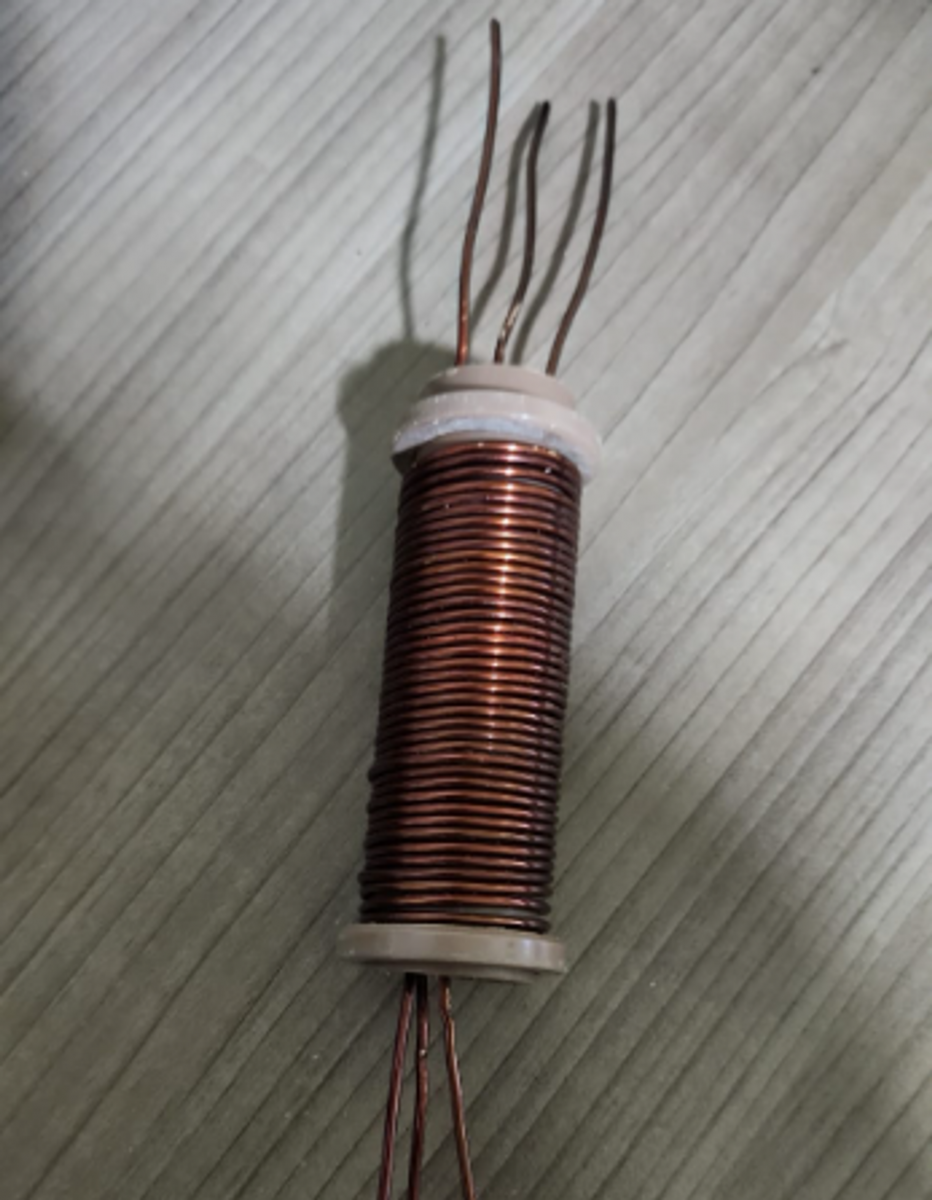

A montagem do balun é bem simples, 9 espiras trifilares de fio 14 – 16 AWG ou 1,5 mm em um cano de PVC de 25 mm. Como base utilizei as especificações utilizadas pelo SM2YER e o resultado ficou muito similar.
![](https://pp5mgt.xyz/wp-content/uploads/2024/06/image.png)
![](https://pp5mgt.xyz/wp-content/uploads/2024/06/image-1.png)

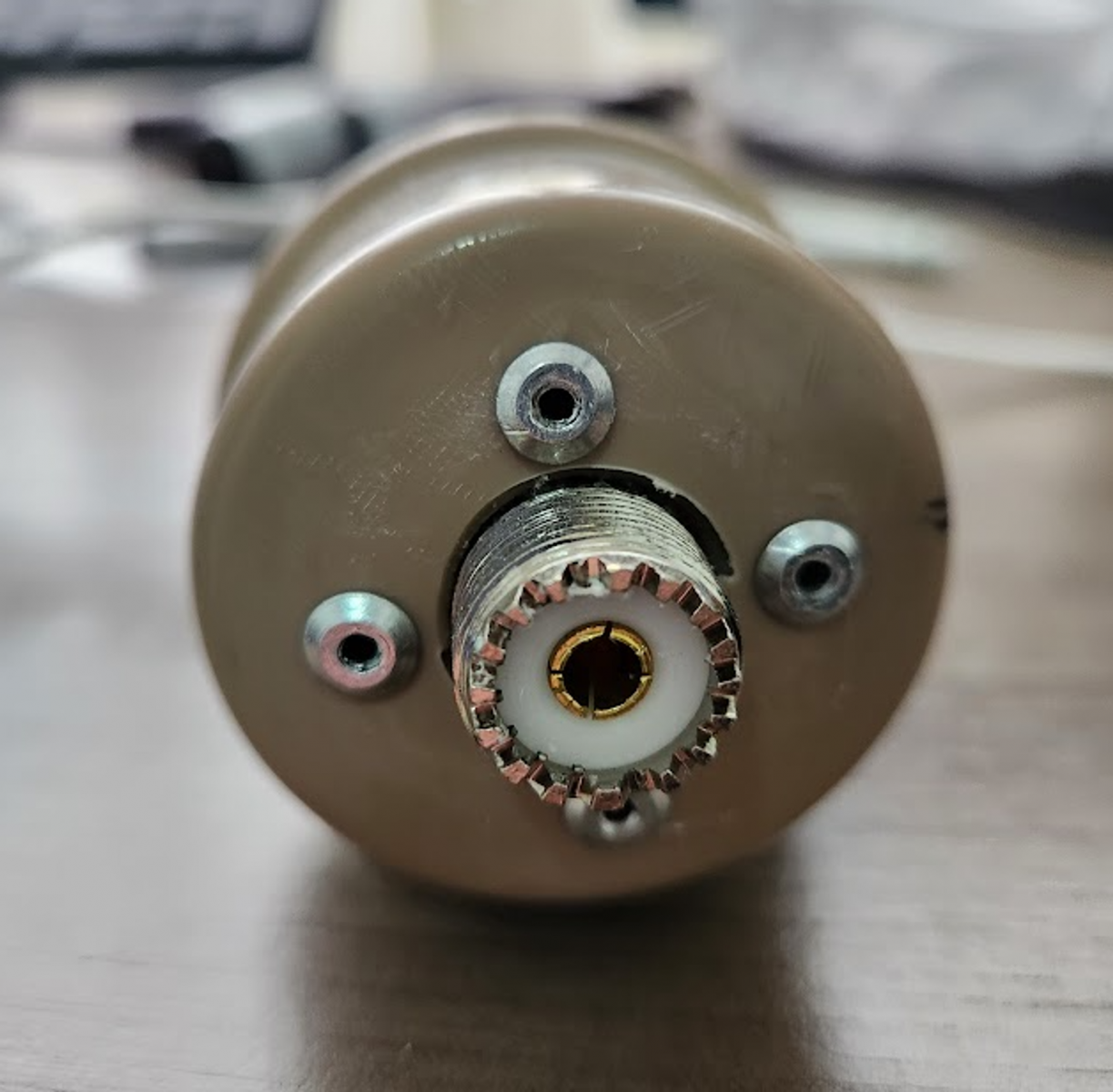

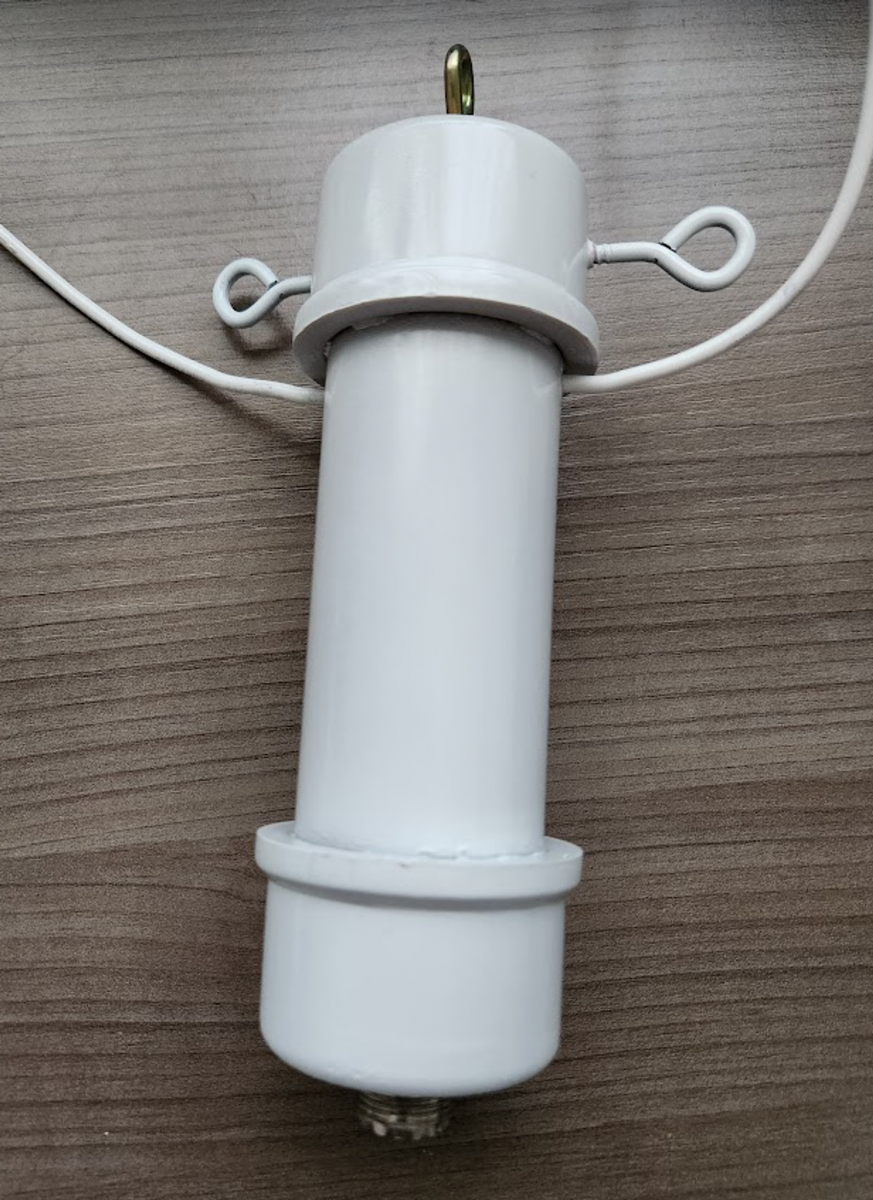

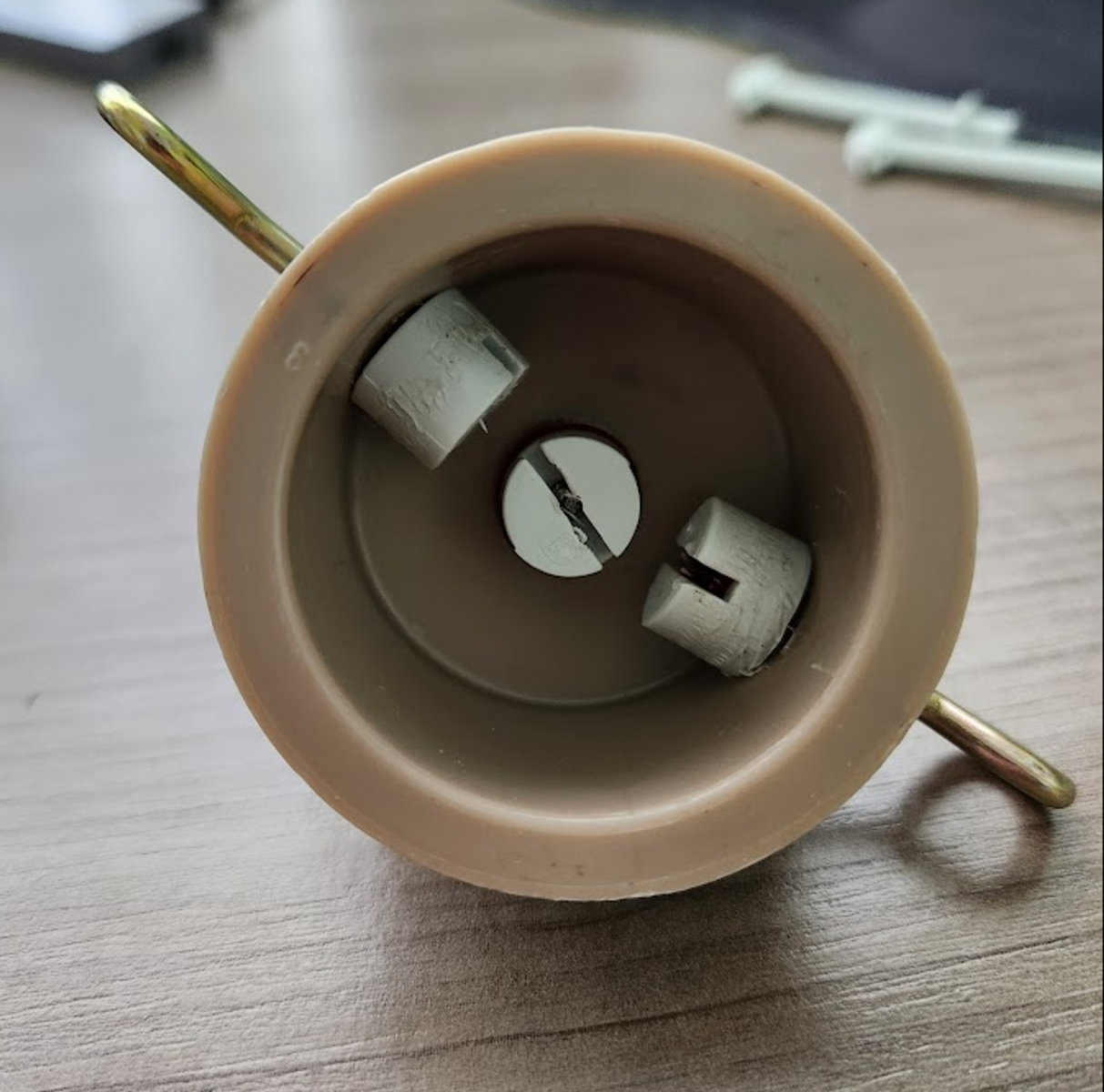

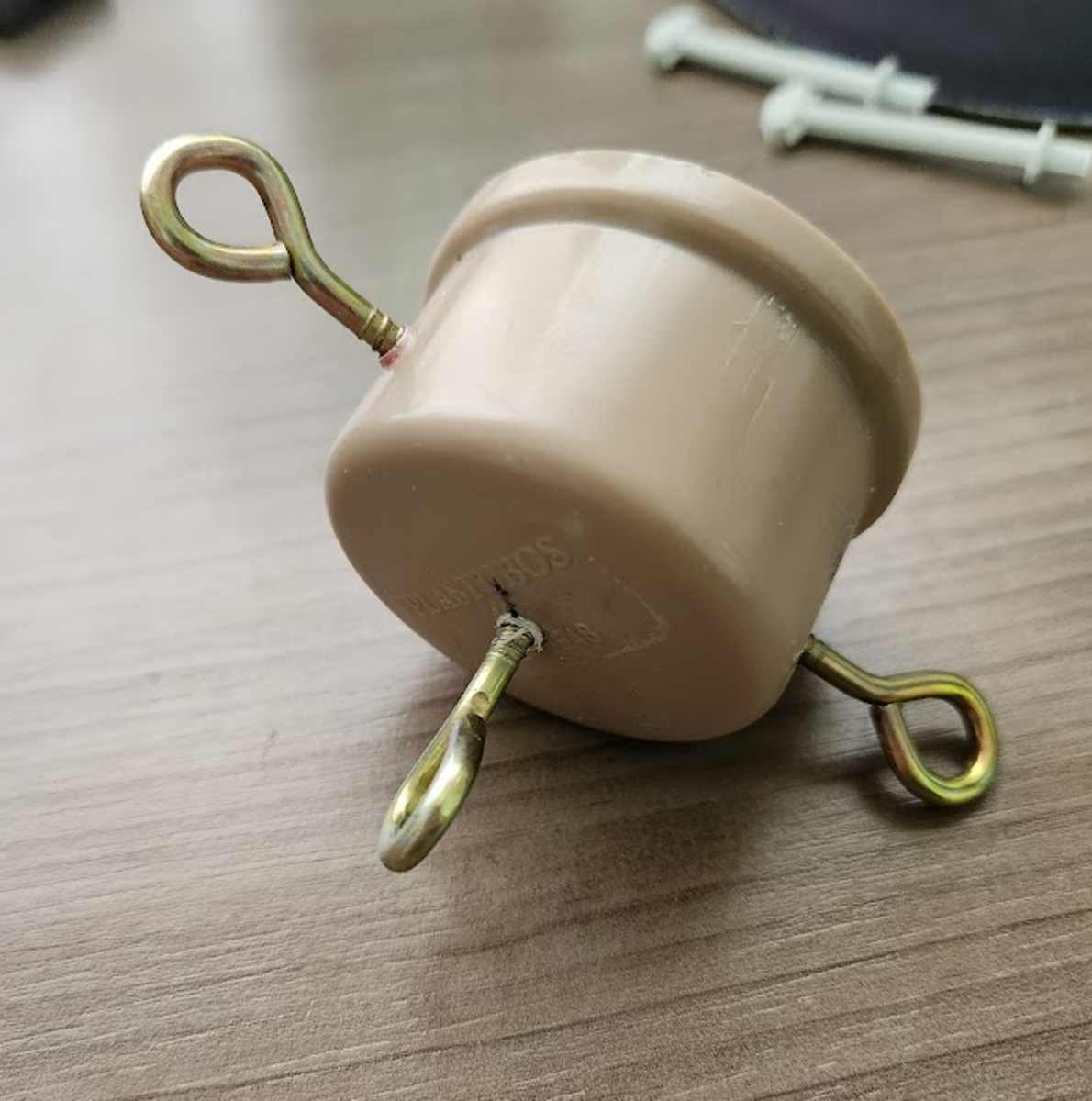

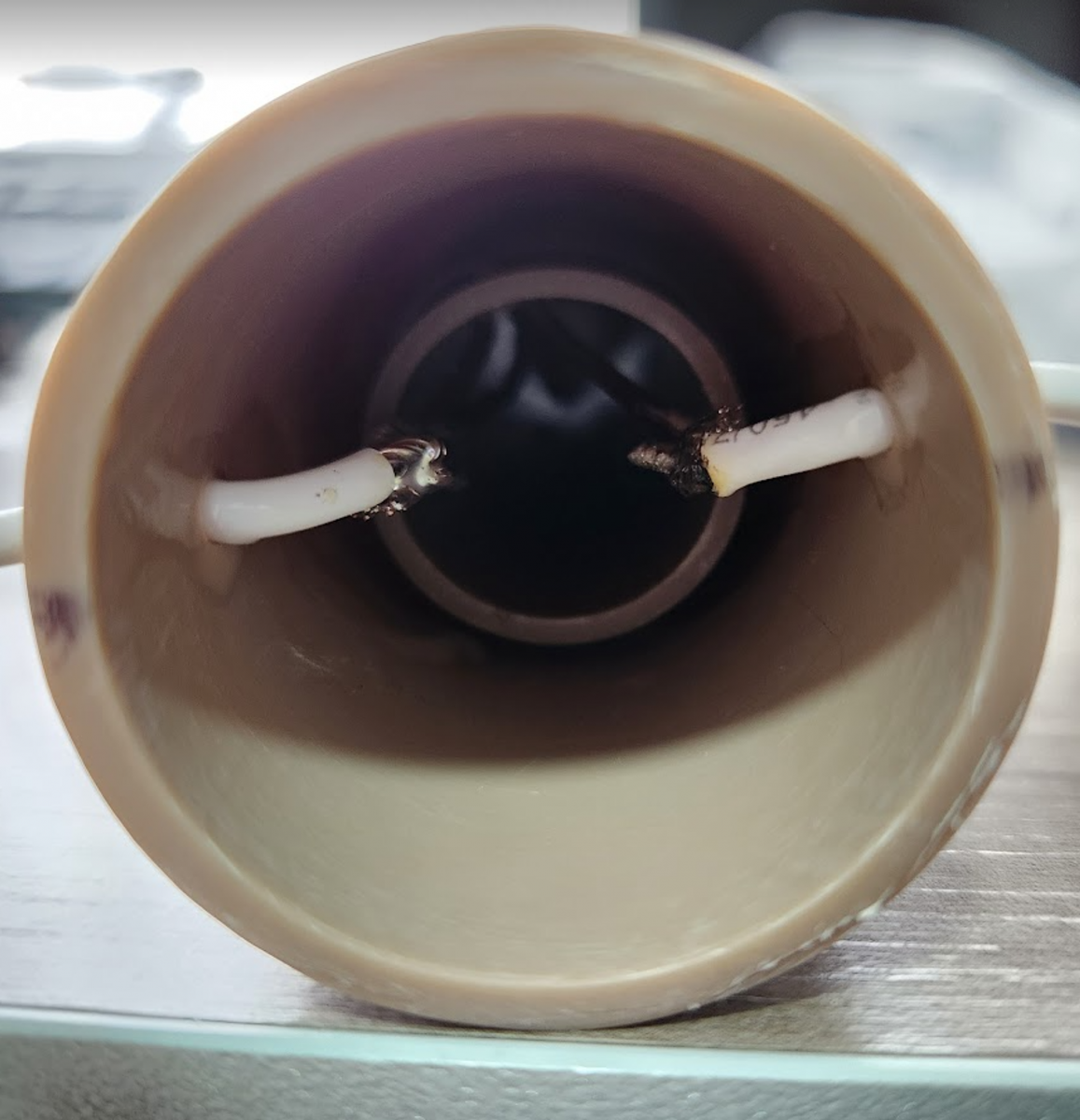

Para acabamento, foi utilizado um cano de PVC de 32 mm de diâmetro com um tampão em cada extremidade. Na extremidade inferior foi instalado o conector UHF fêmea e na parte superior parafusos tipo gancho para pendurar o balun e amarrar os elemntos da antena.
