Acoplador de Aterramento (Ground Tuner)
Popularmente conhecido como acoplador de terra (ground tuner) ou terra artificial (artificial ground), o ground tuner pode ser um equipamento essencial para a estação, evitando retornos de RF e, até certo ponto, eliminando alguns ruídos na recepção.

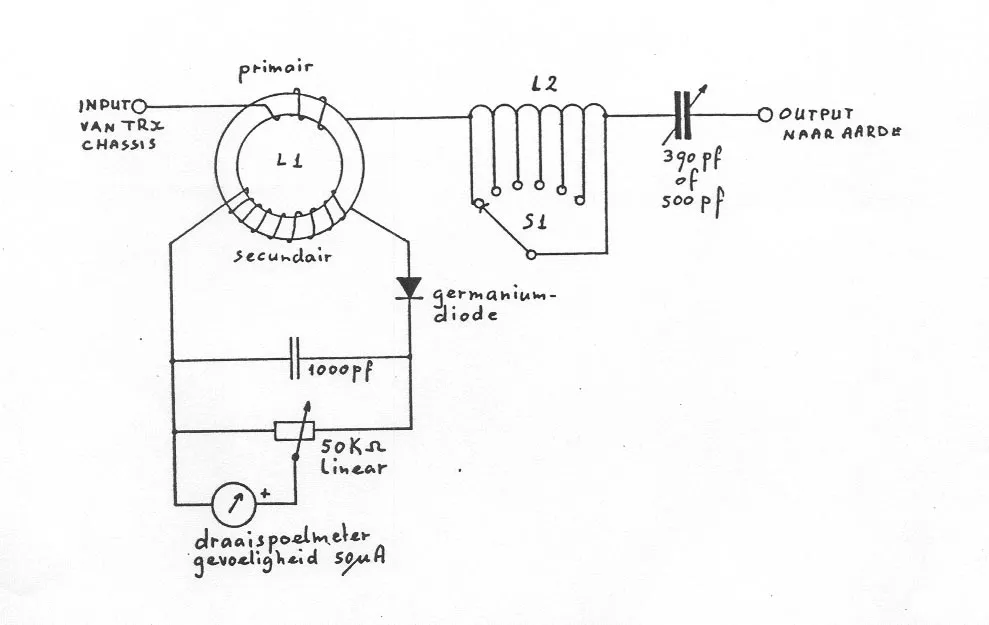

O circuito é realmente muito simples, constando apenas de um indutor em série com um capacitor variável. Em série entre o rádio e o circuito LC, temos um indutor responsável por medir a intensidade do sinal entre o rádio e o sistema de terra.
Montagem

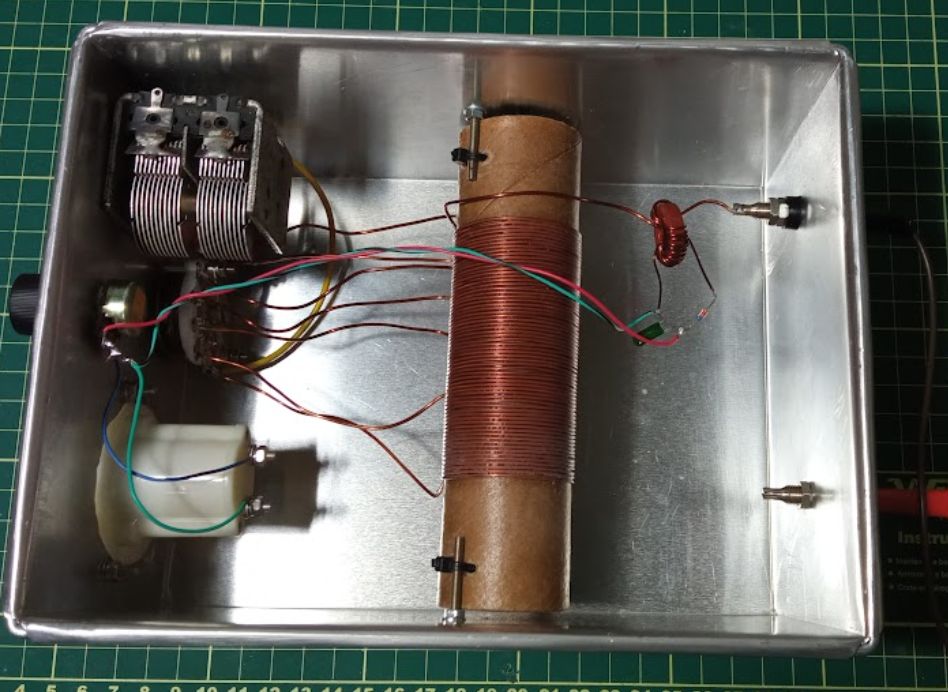

L1 consta de 2 espiras de fio 18 AWG e o secundário de 12 espiras de fio 26 AWG, utilizando um núcleo T50-2 ou qualquer similar.

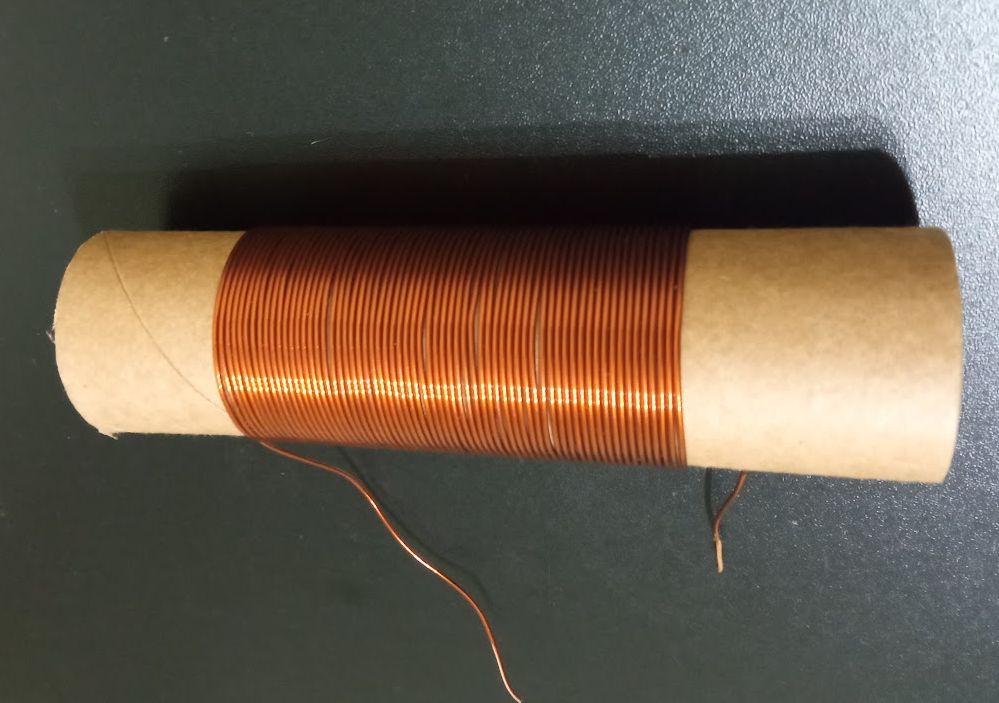

A montagem de L2 não é crítica: utilizei 65 espiras de fio 18 AWG, com derivações nas espiras número 10, 12, 20, 30, 40 e 65.

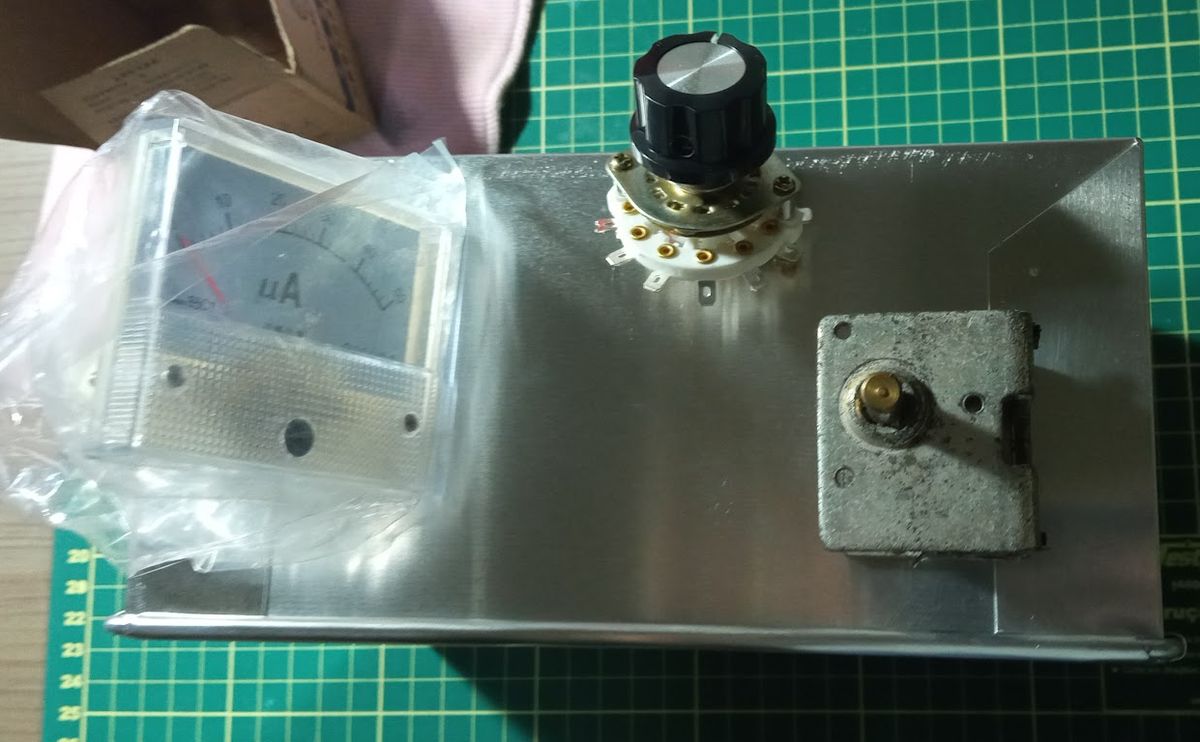

Após alguns testes, acabei optando por colocar uma chave alavanca para conectar as duas seções do capacitor variável. Este foi obtido na caixa de sucatas e pode ser utilizado o que tiver em mãos (somente não recomendo os que são de plástico, por possuírem baixo isolamento dielétrico).

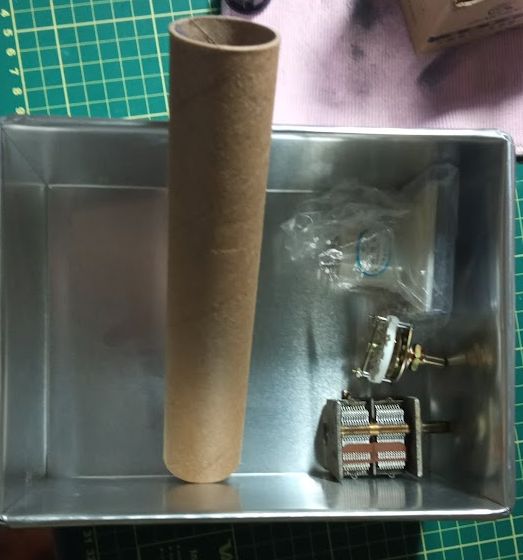

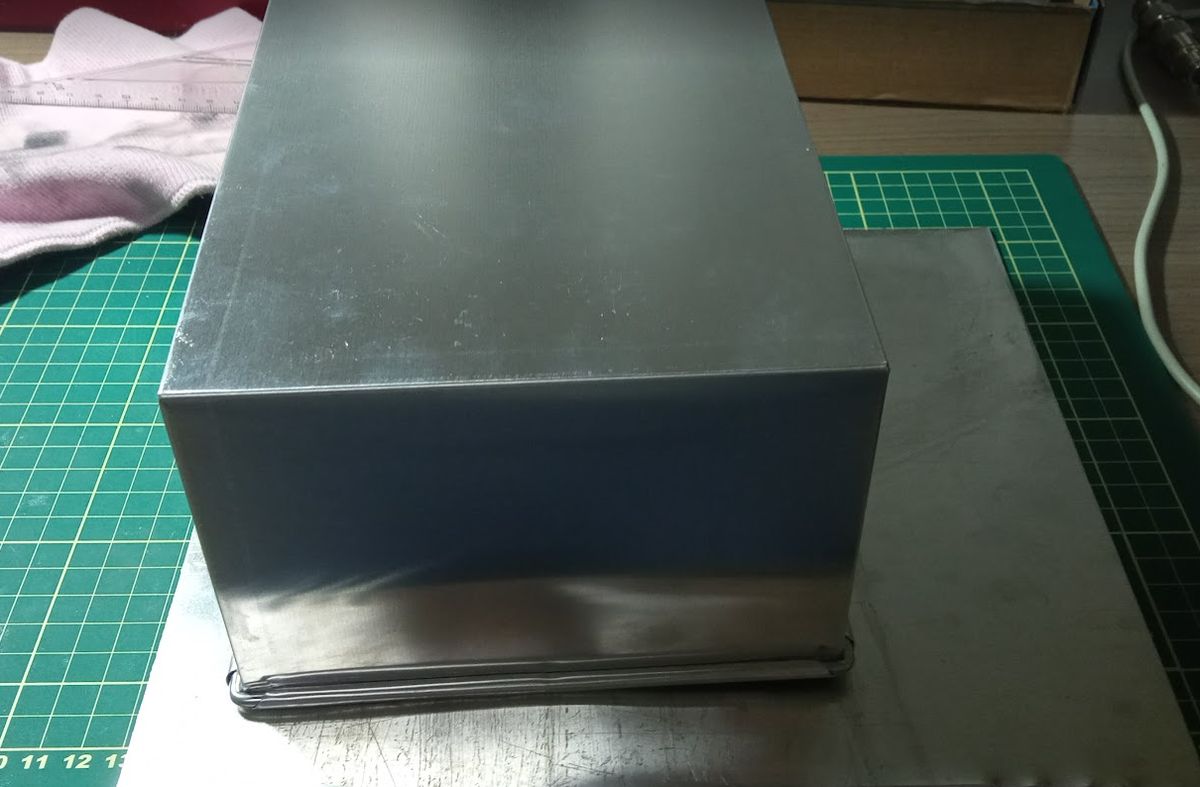

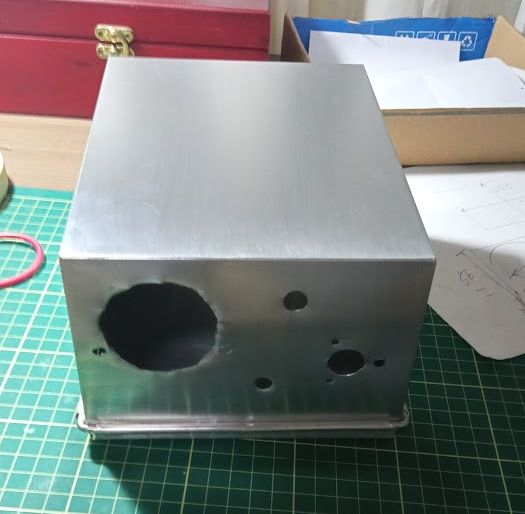

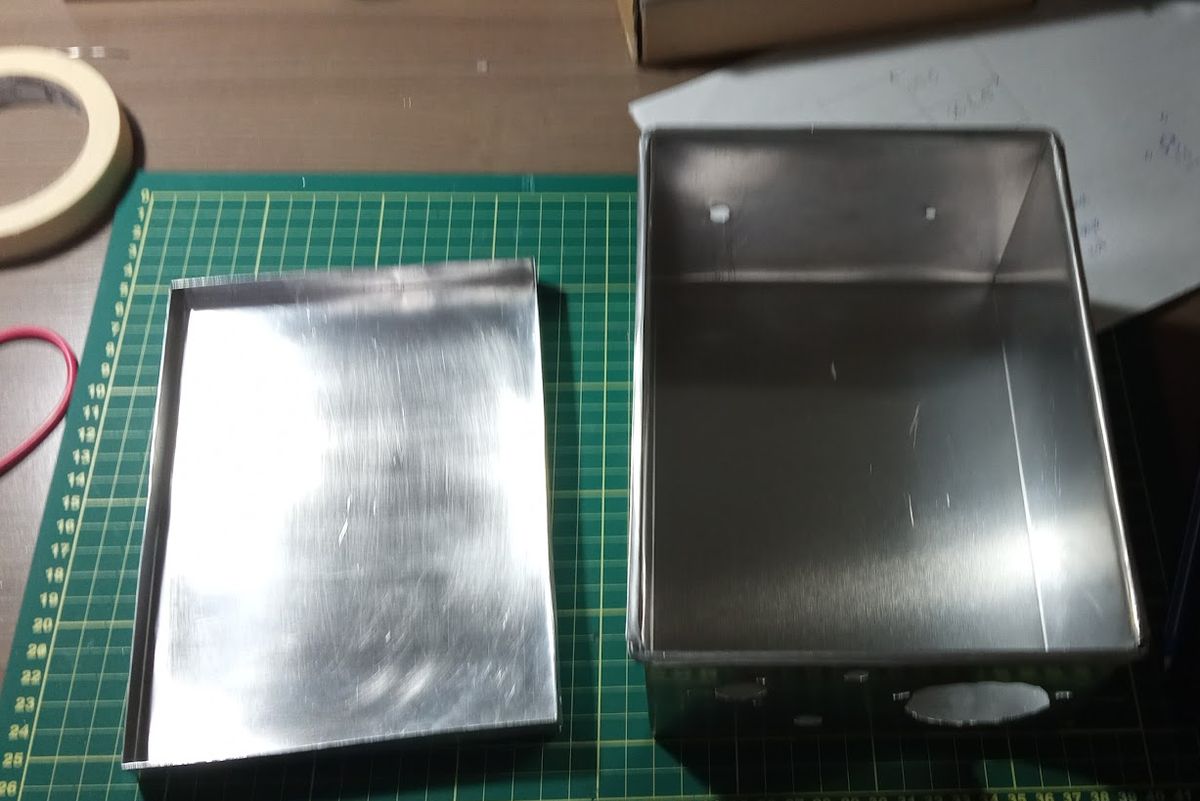

Como caixa para o alojamento, utilizei uma forma de alumínio quadrada que comprei na Shopee e somente foi necessário construir a tampa inferior.
Operação
Utilizar um ground tuner é bem simples: basta conectá-lo no terra do transceptor e, na saída, um pedaço de fio. Para melhor rendimento, recomendo utilizar um fio de pelo menos 1/4 de onda da frequência de operação (em 7 MHz, aproximadamente 10 metros).

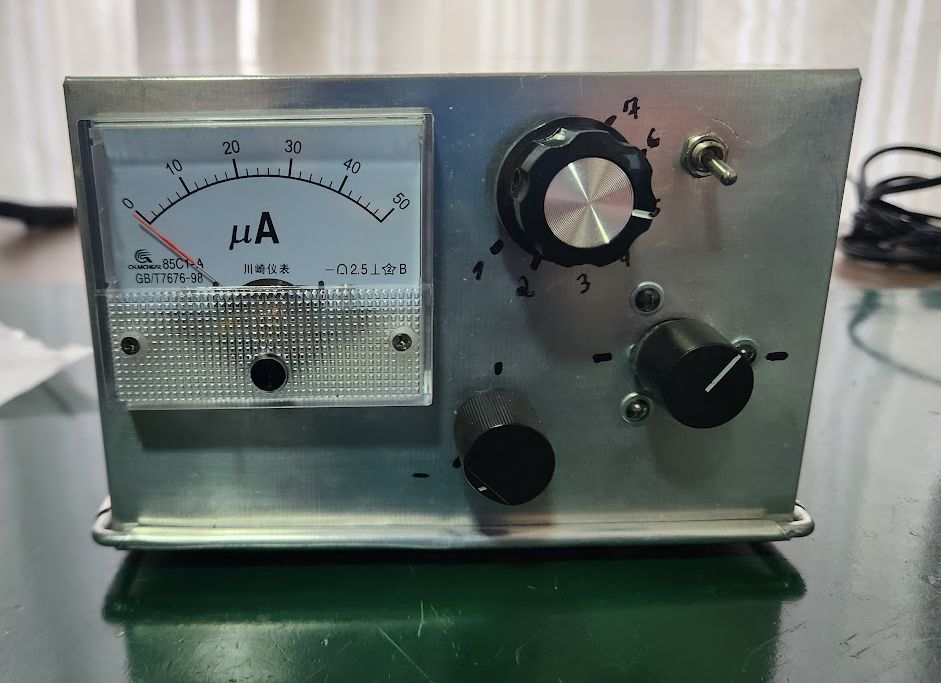

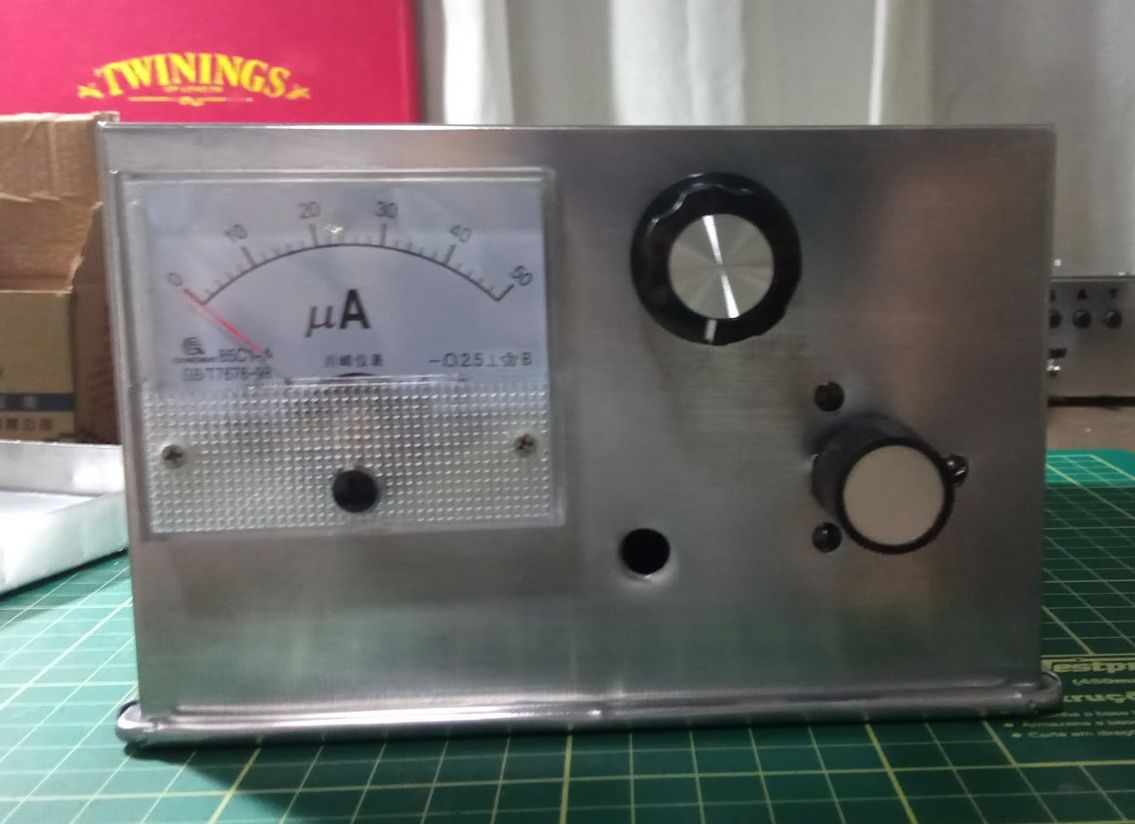

O ajuste é simples: basta colocar o transceptor em transmissão e ajustar a chave seletora e o capacitor variável para a maior leitura no medidor. Se o medidor chegar ao final da escala, ajuste pelo potenciômetro para diminuir a leitura e refaça o procedimento até obter novamente o máximo de leitura.
Como resido no terceiro andar de um apartamento e não era possível montar um bom sistema de aterramento, este simples acessório conseguiu eliminar boa parte do retorno de RF apenas utilizando um fio jogado dentro do shack.
