Balun 1:1 com Núcleo de Ar
Analisando vários projetos de balun 1:1 para utilizar em uma antena dipolo para as bandas de 10 m e 20 m (2 dipolos de 1/2 onda descendo no mesmo cabo coaxial), cheguei neste simples projeto utilizando um núcleo de ar, com cobertura de 3–30 MHz e suportando mais de 100 W.

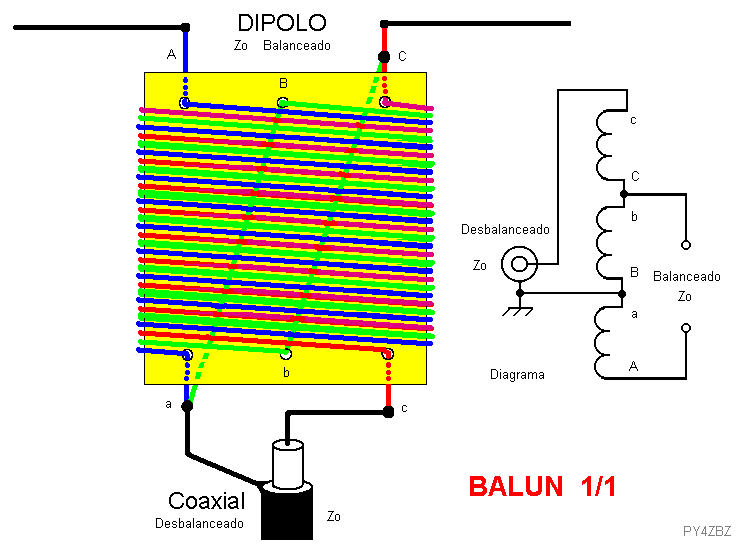

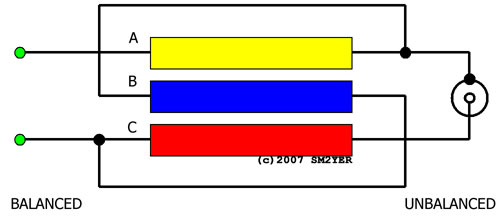

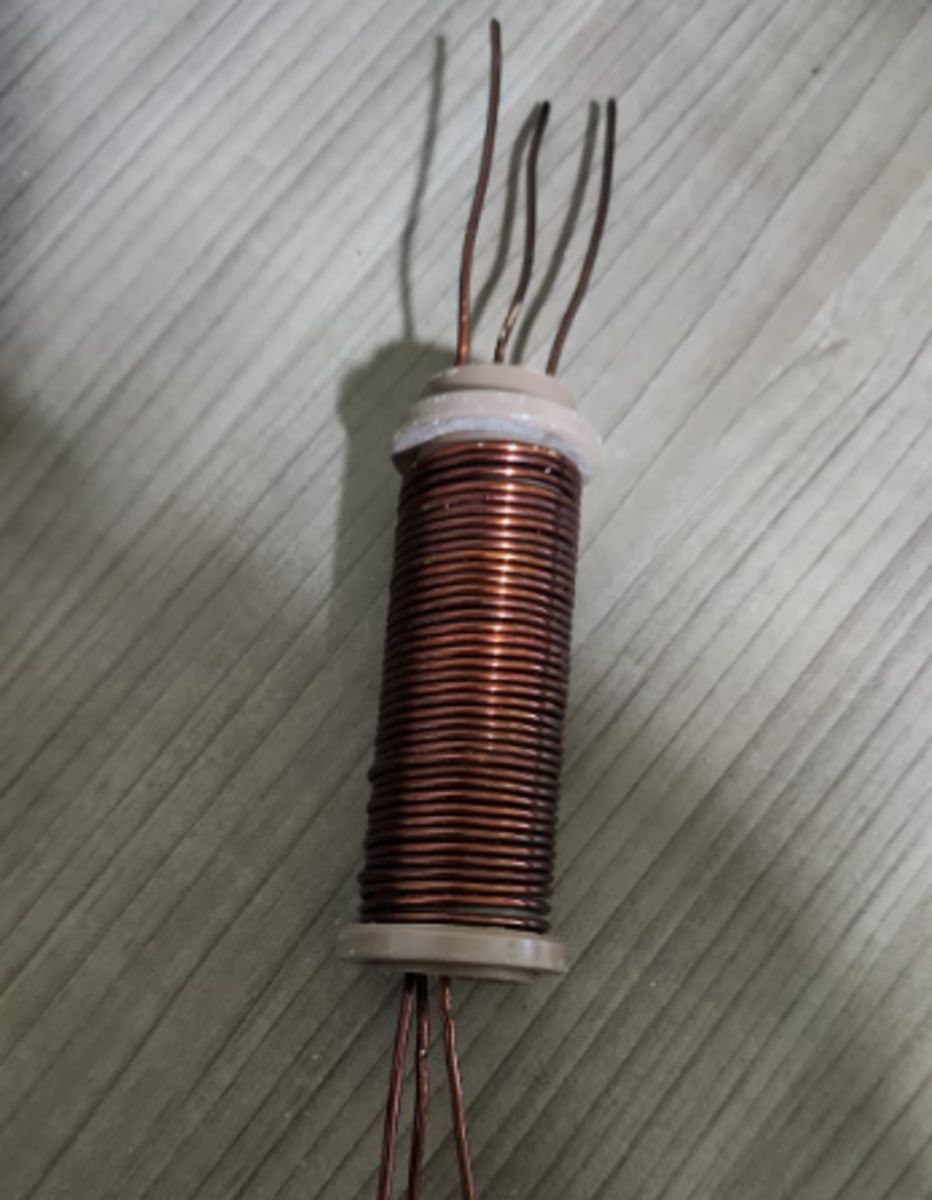

A montagem do balun é bem simples: 9 espiras trifilares de fio 14–16 AWG ou 1,5 mm em um cano de PVC de 25 mm. Como base, utilizei as especificações do SM2YER e o resultado ficou muito similar.

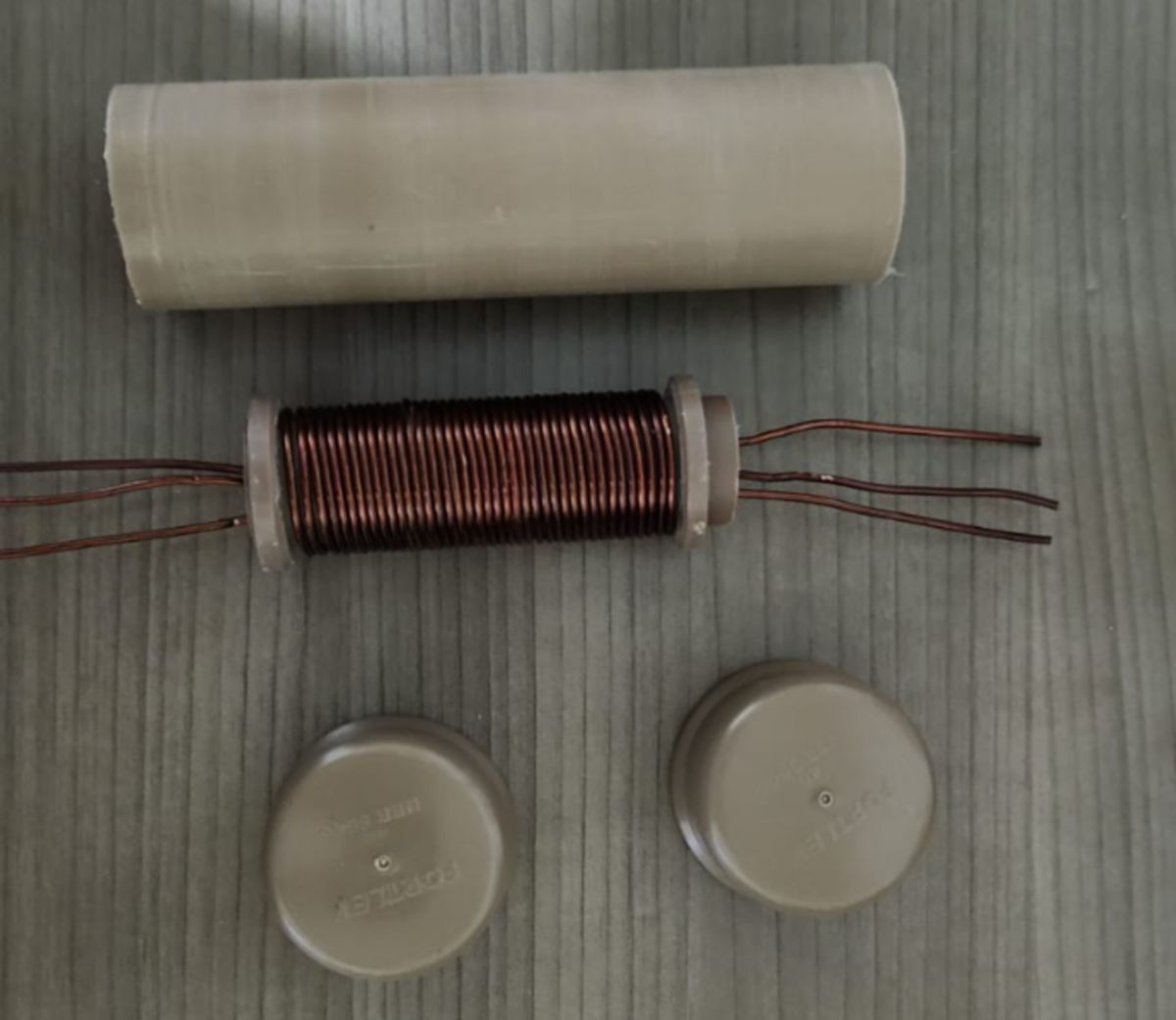

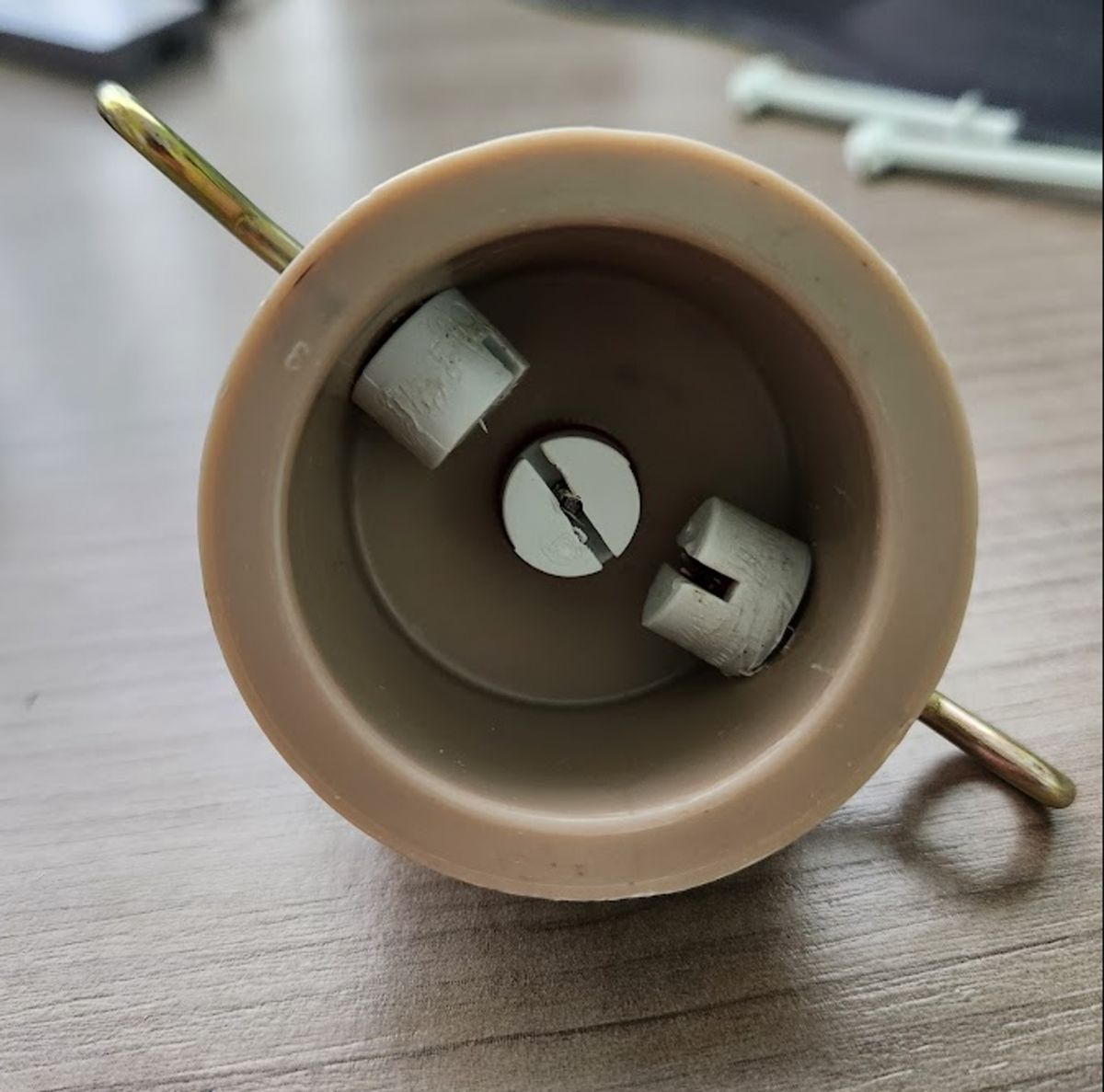

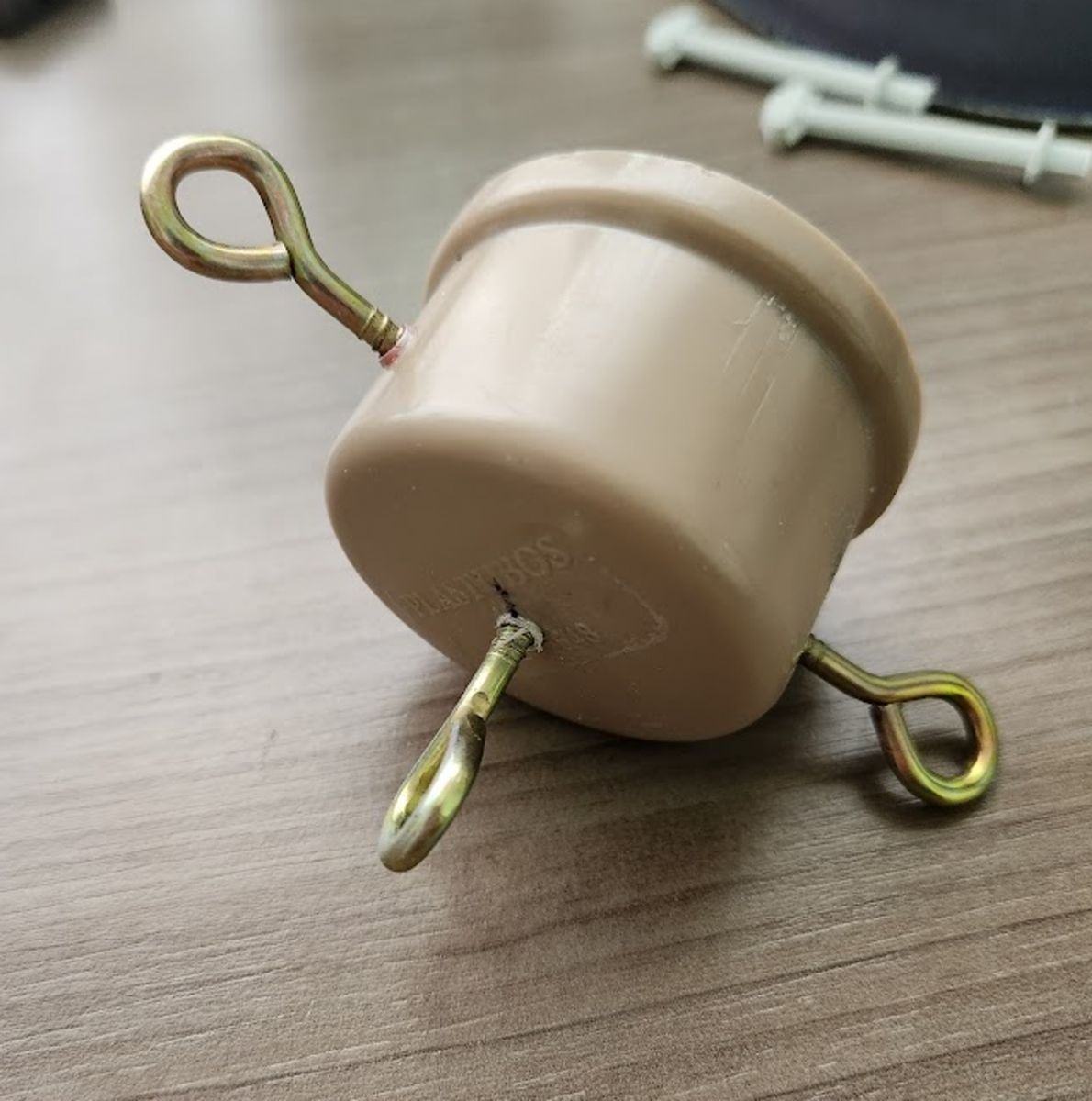

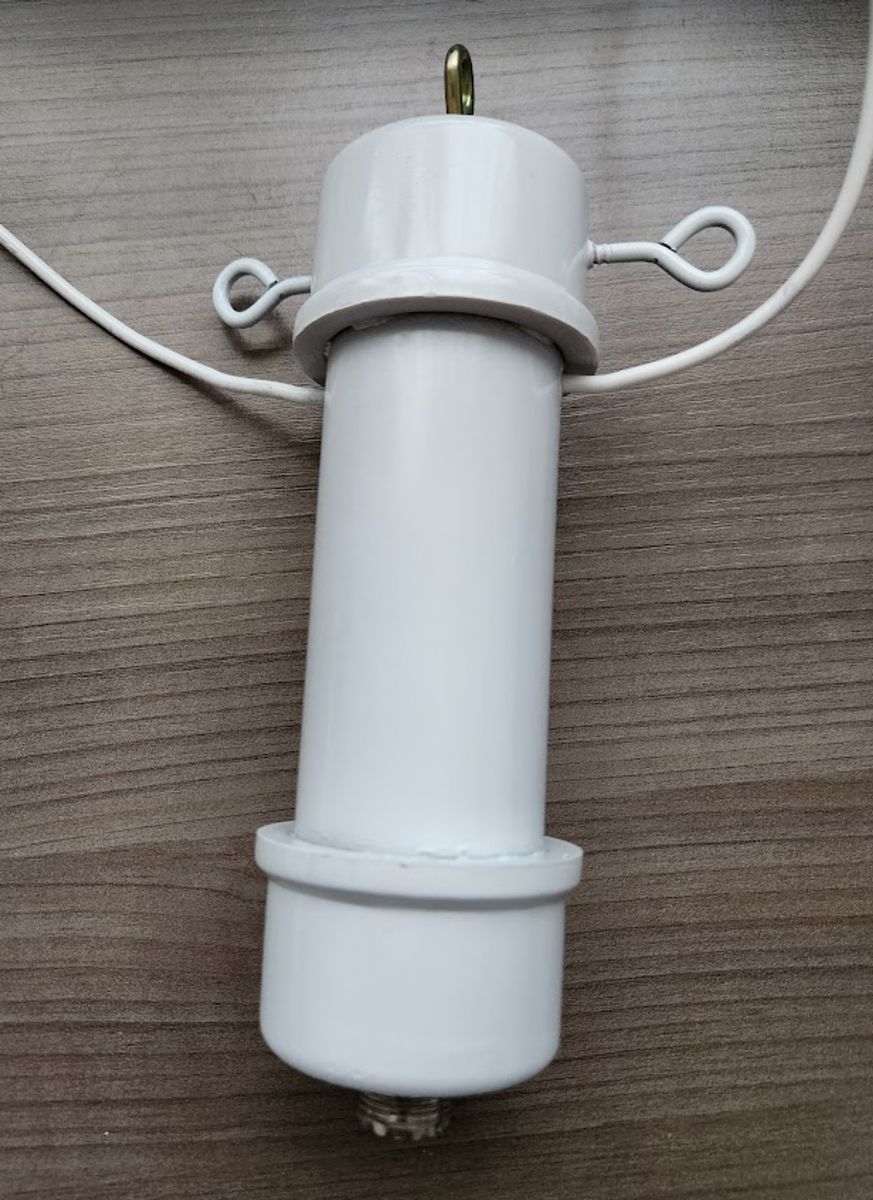

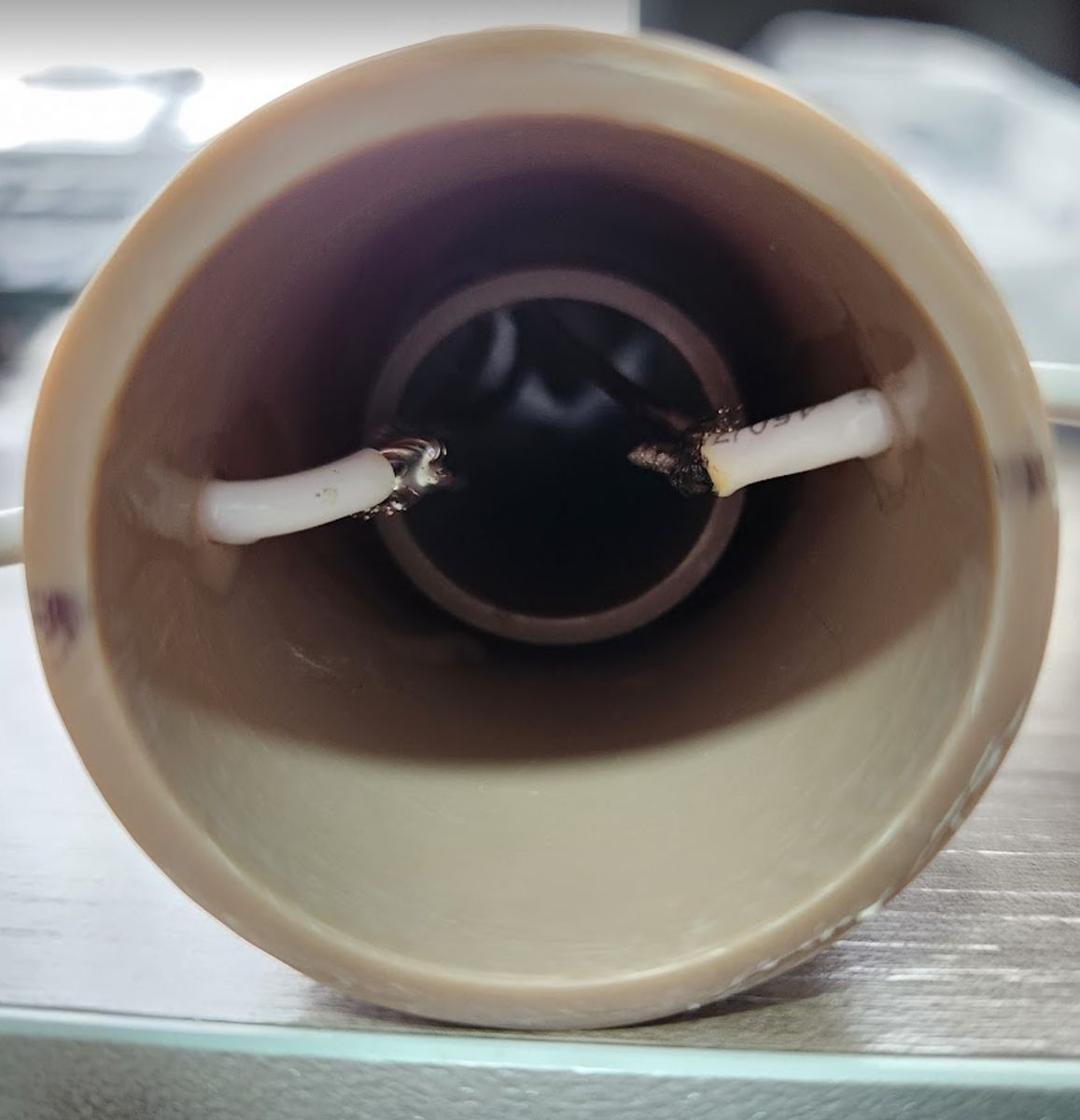

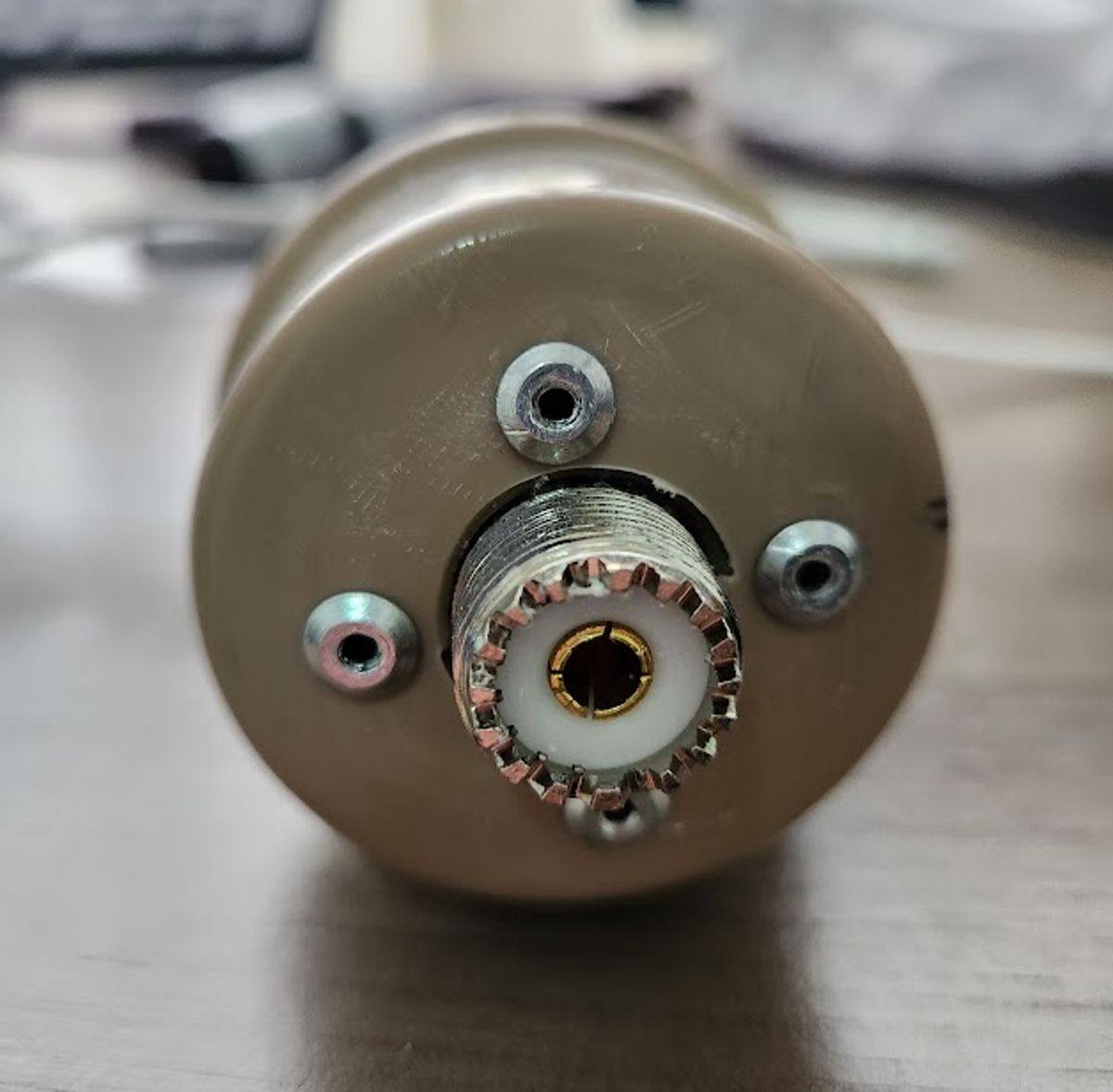

Para o acabamento, foi utilizado um cano de PVC de 32 mm de diâmetro com um tampão em cada extremidade. Na extremidade inferior foi instalado o conector UHF fêmea e, na parte superior, parafusos tipo gancho para pendurar o balun e amarrar os elementos da antena.
