Upverter 50 MHz utilizando TA7358 como Mixer

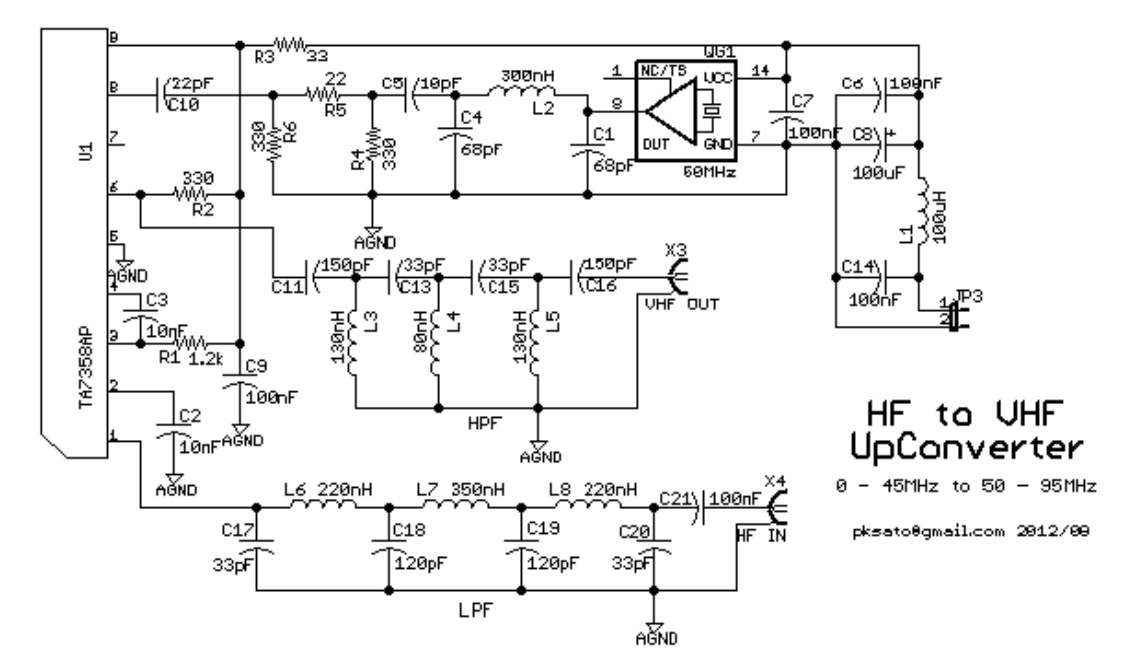

Como base deste upverter foi utilizado o frontend FM TA7358, que possui internamente um amplificador de RF, mixer e um oscilador local. Como oscilador local, neste projeto foi escolhido um módulo com frequência fixa de 50 MHz.
A alimentação é de 5 V, diretamente da porta USB ou de alguma outra fonte.

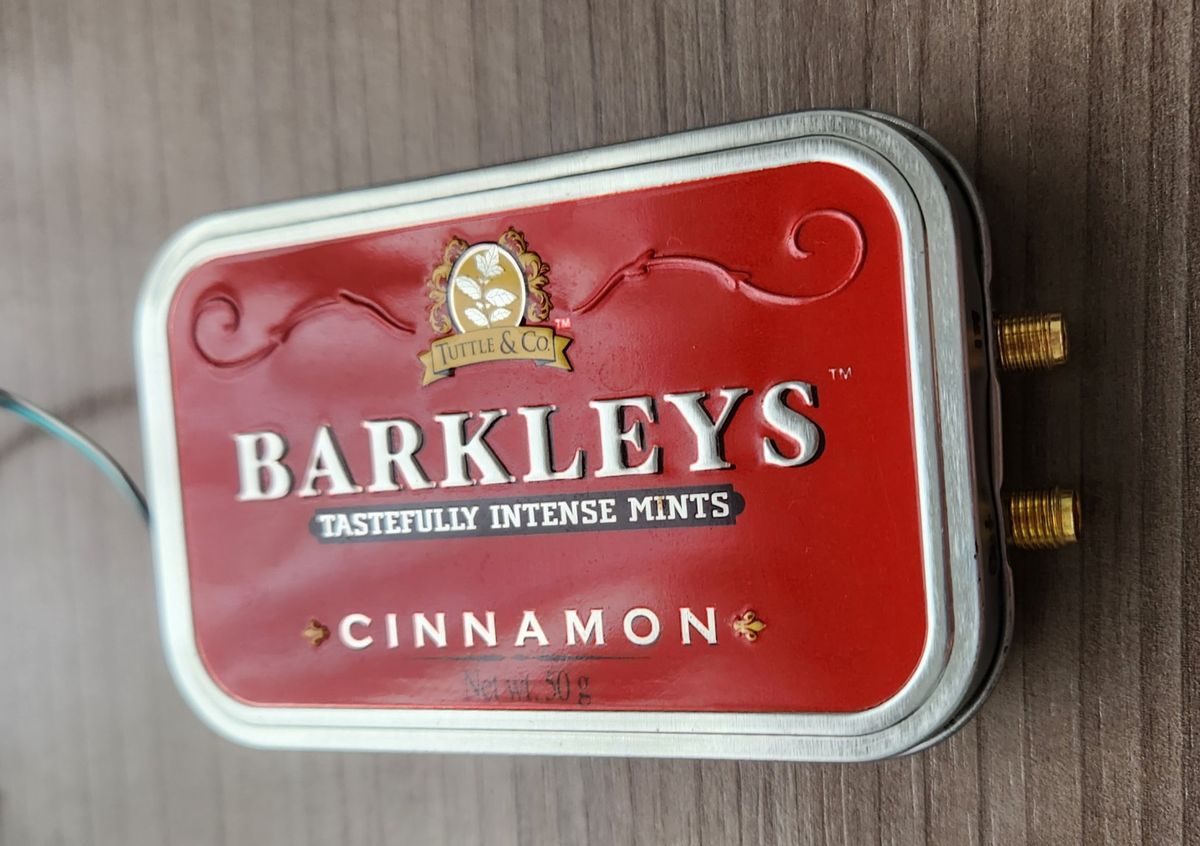

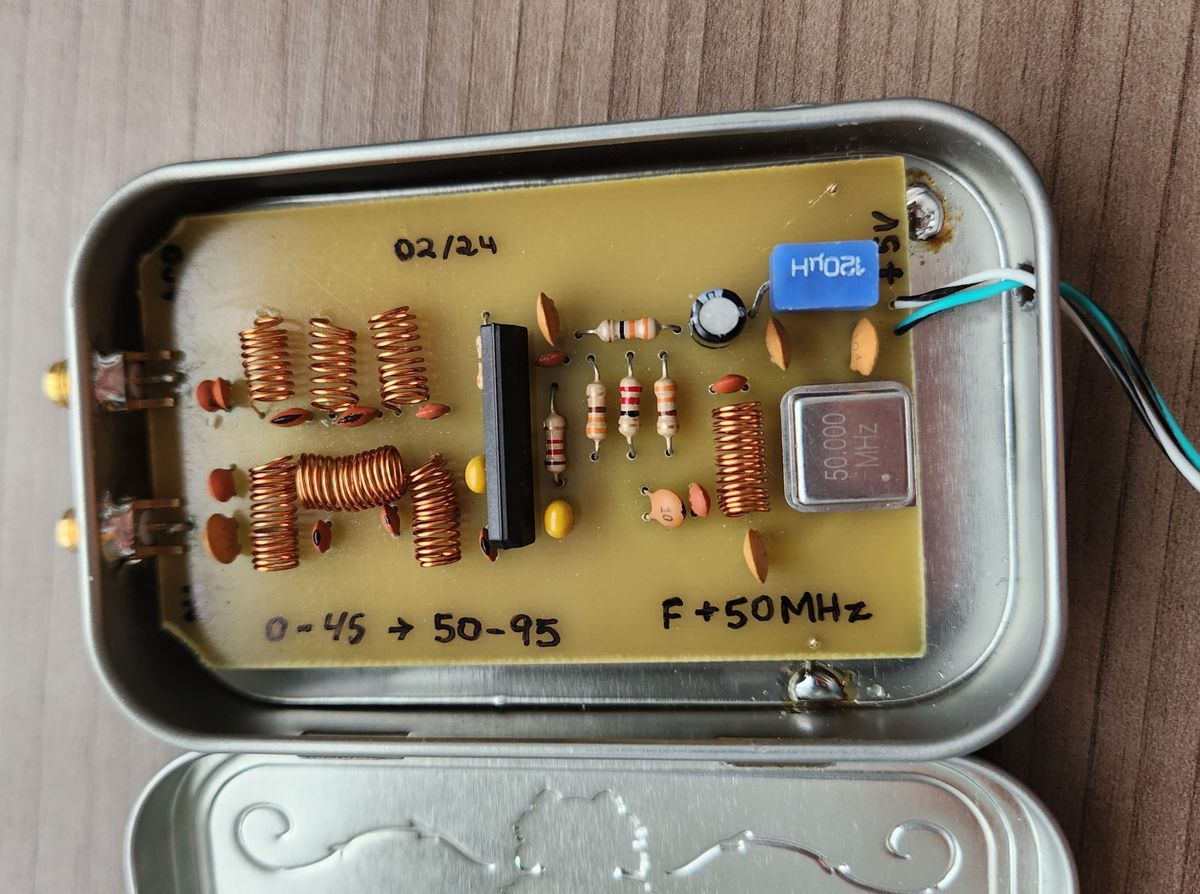

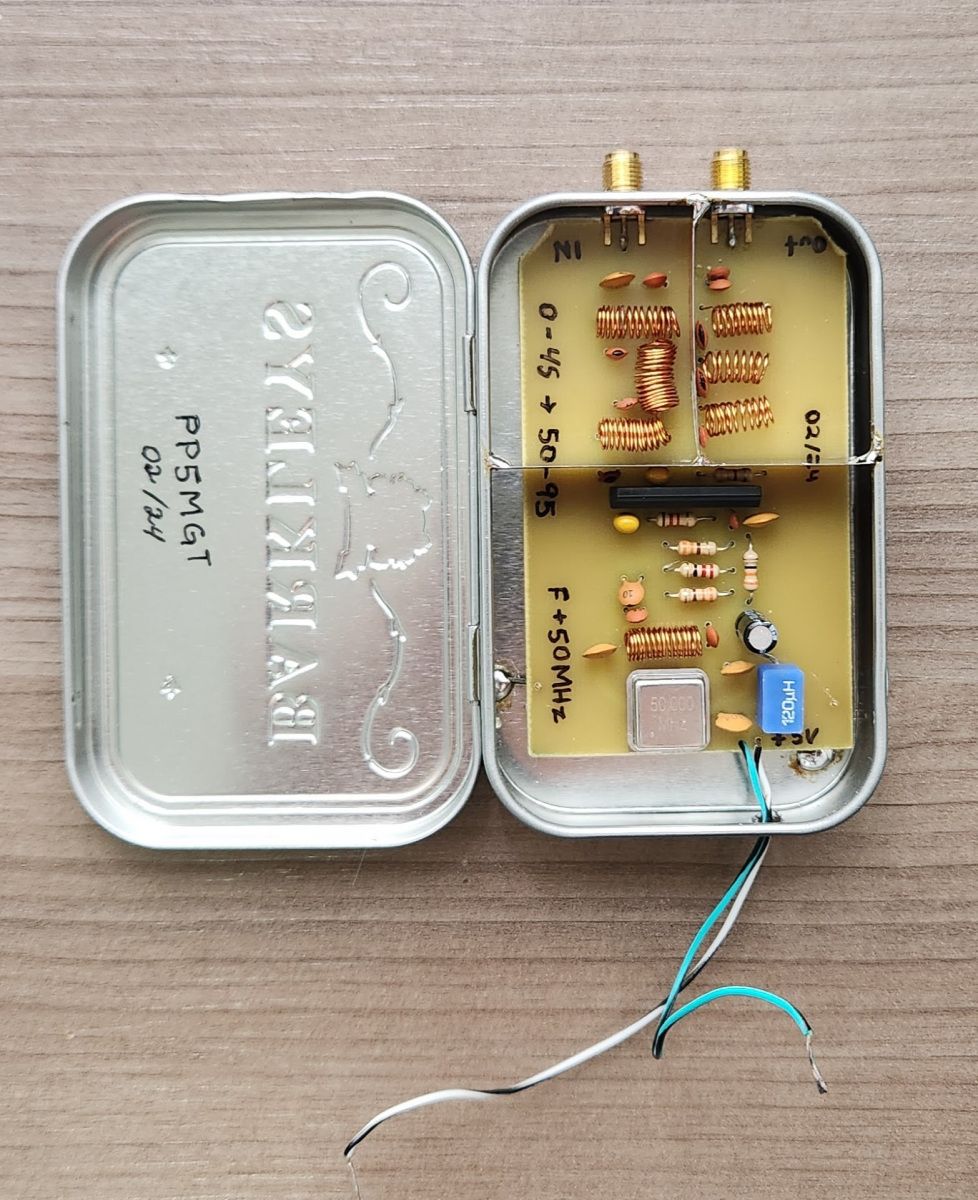

Para a montagem foi utilizada uma latinha de bala Barkleys, oferecendo uma excelente blindagem e um acabamento legal.
