ATU-100 – Antenna Tuner

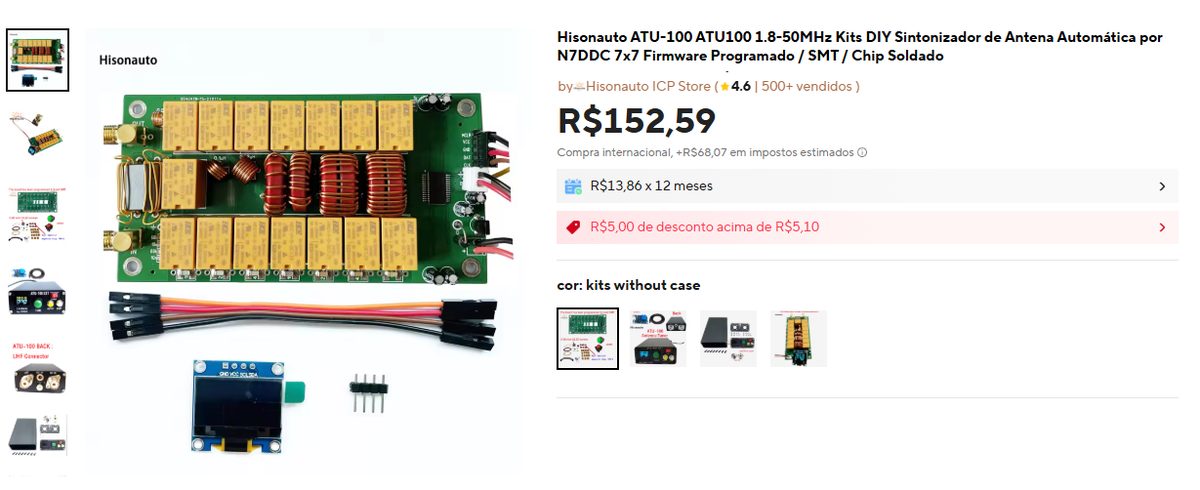

Como alternativa para um rádio HF que não possui internamente um acoplador automático de antenas, acabei adquirindo este kit no AliExpress. Existem diversas opções à venda, desde o kit completo com todos os componentes até uma versão montada em uma caixa metálica pronta para uso.

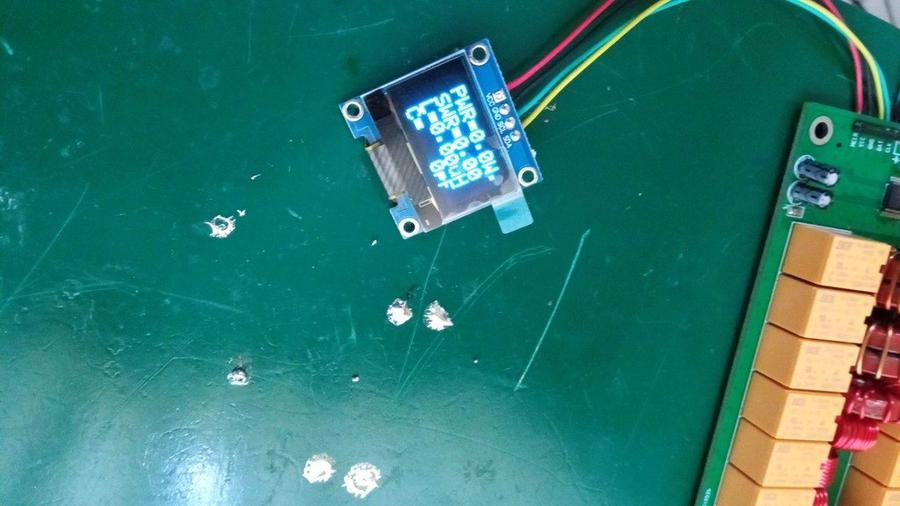

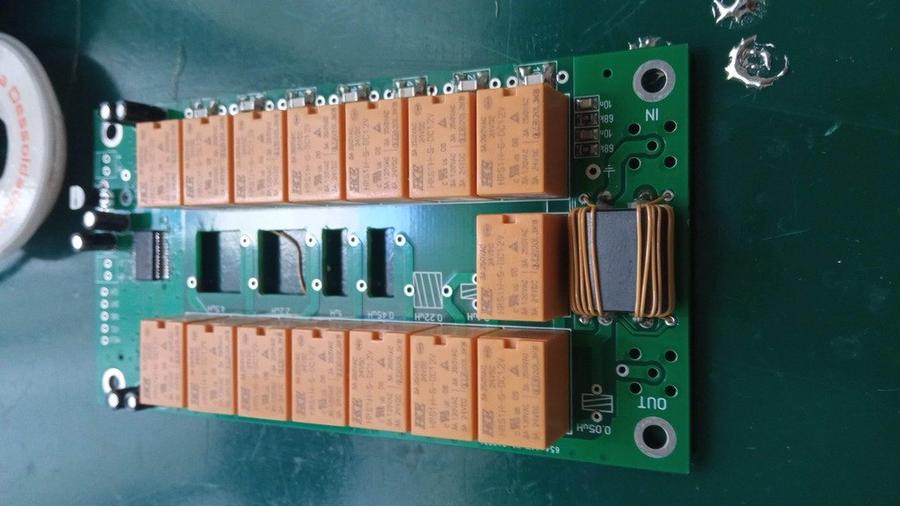

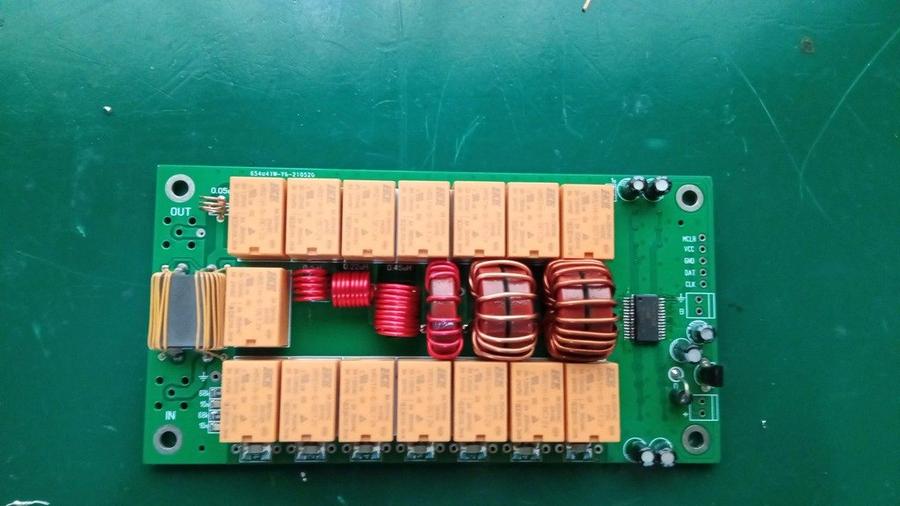

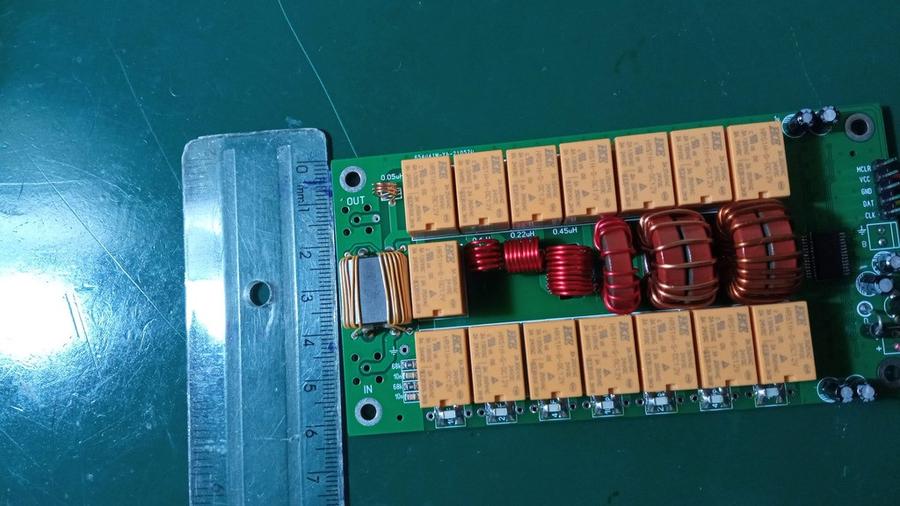

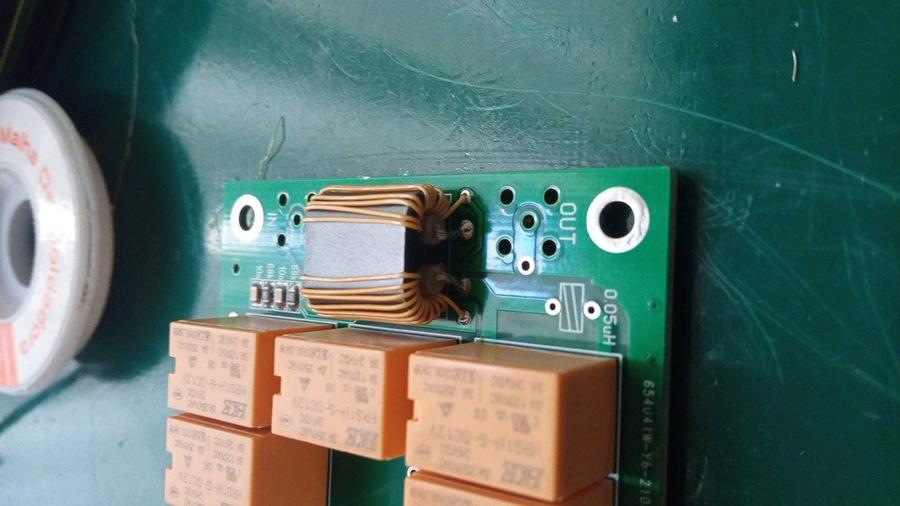

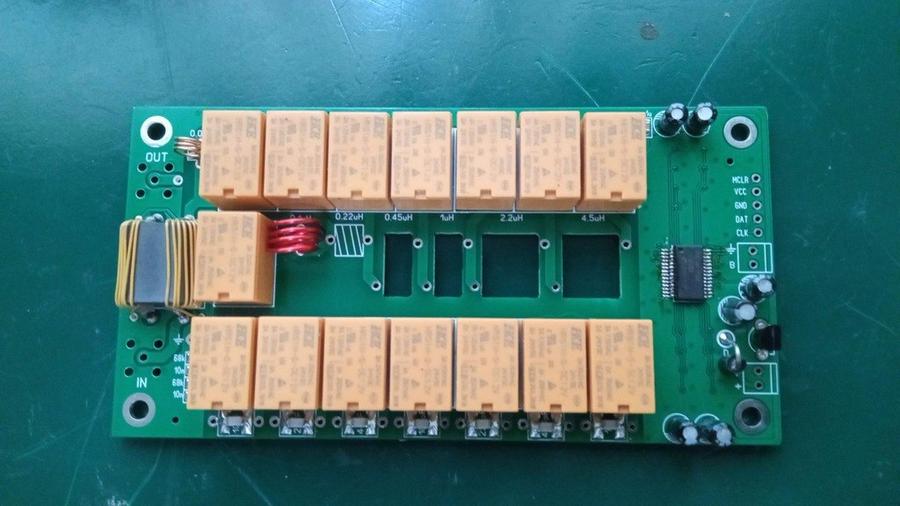

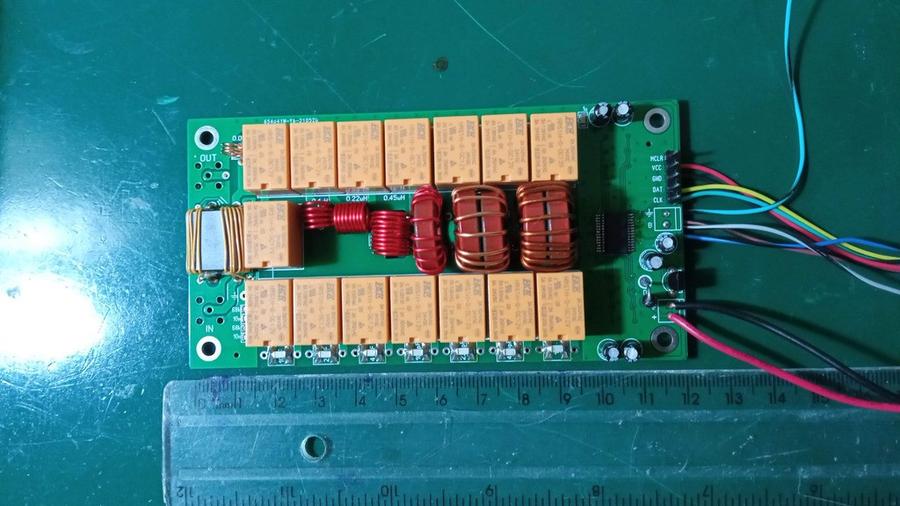

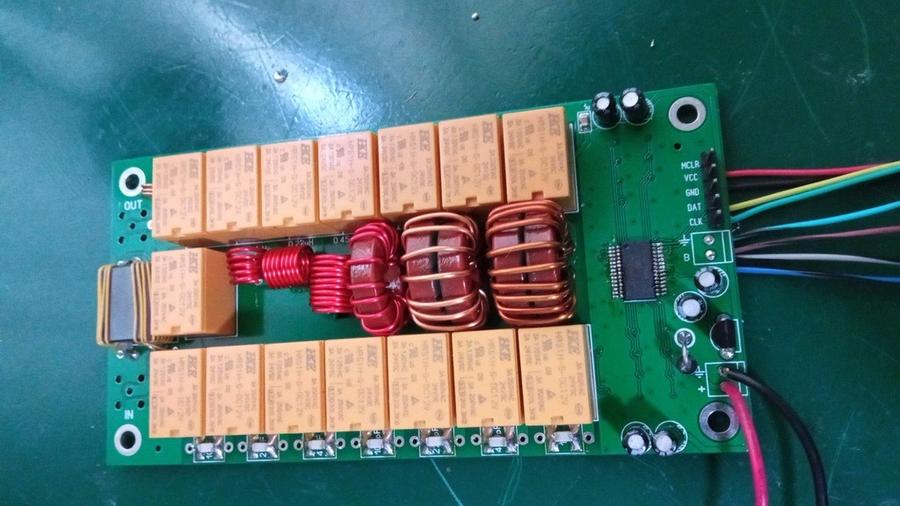

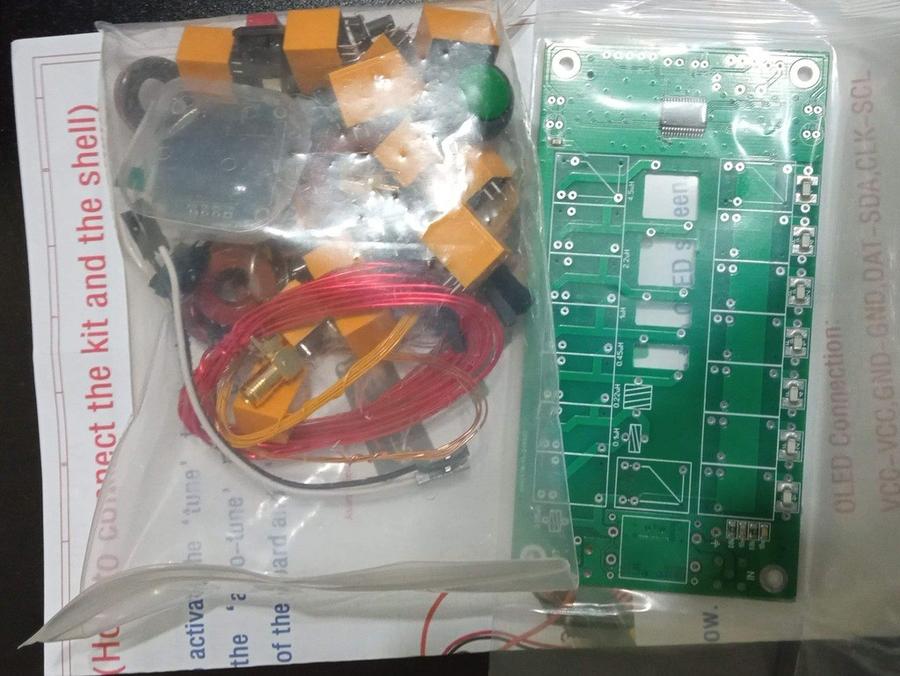

Por ser um projeto totalmente Open Source e Open Hardware, desenvolvido pelo colega David Fainitski (N7DDC), acabei optando pelo kit (imagens a seguir), realizando a montagem dos componentes eletrônicos e indutores na PCB.

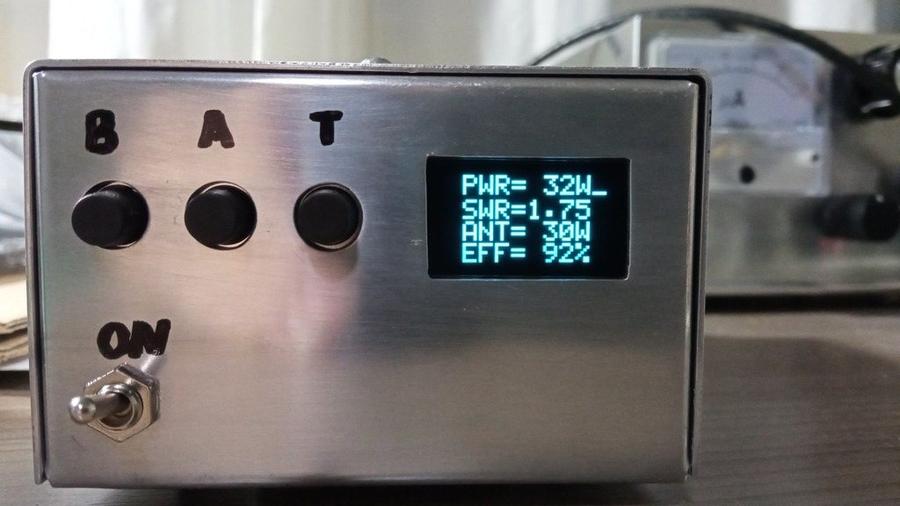

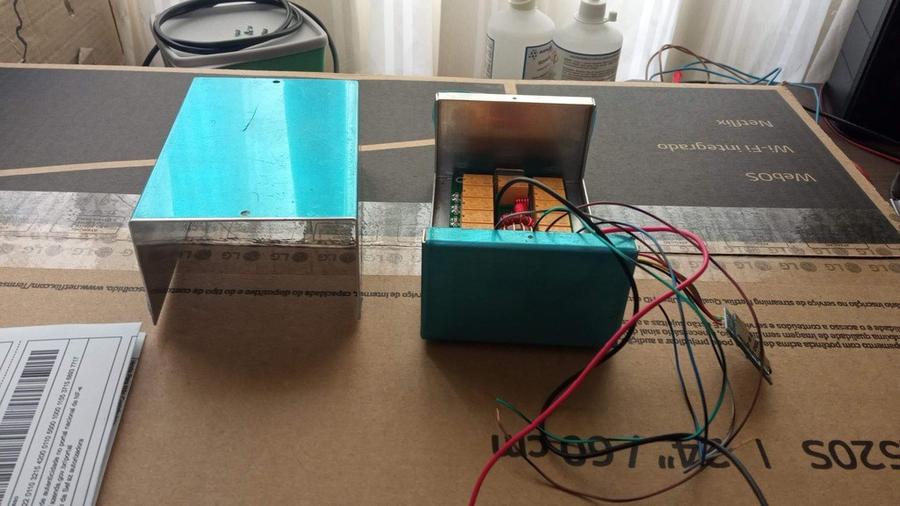

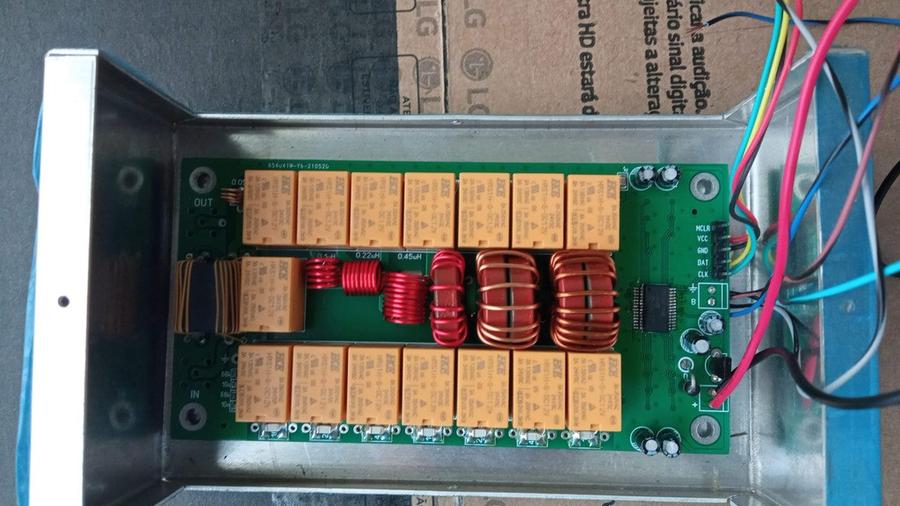

A montagem é relativamente simples e dispensa qualquer tipo de ajuste, se realizada de acordo com o manual que acompanha o kit chinês e a documentação disponível no GitHub. Para acomodar o circuito, utilizei uma caixa de alumínio para evitar qualquer irradiação de RF.

Foram realizados diversos testes de acoplamento com sucesso, observando-se apenas um leve aquecimento dos indutores quando operado com 100 W por longos períodos em FT8. Uma possível melhoria seria comprar núcleos toroidais de referência confiável (os chineses que acompanham o kit não seguem exatamente as especificações) ou utilizar indutores de núcleo de ar.

Referências

• N7DDC ATU-100 mini and extended boards
• ATU-100 7×7
• ATU-100 / ATU-10 N7DDC Russian, Chinese, American Antenna Tuner Kit and part built
• Montando o kit do acoplador ATU100 (N7DDC) — RadioTabaDorismo
• Hisonauto ATU 100 (AliExpress)
• ATU 100 Antenna Tuner build details, tests, options, and matching capacity
• Acoplador ATU 100 AliExpress Brasil 1.8Mhz – 30mhz Auto Tuner
• 780 ATU-100 Antenna Tuner Build and Measure (and a story)
• Mods ATU-100 N7DDC for QRP RTX with power lower than 5W (like FT-817)
• ATU-100 Kit N7DDC Auto tuner kit build – Up to 100W SSB
• Building an ATU-100 (N7DDC)
