Interface Serial Isolada
Esta interface tem como objetivo isolar um conversor USB Serial de outro dispositivo. Pode ser utilizada com microcontroladores (Arduino) ou qualquer dispositivo que necessite de isolamento elétrico.
Como base do circuito, foi utilizado o acoplador óptico Schmitt Trigger H11L1, que possui uma alta taxa de dados e é facilmente encontrado no comércio de componentes eletrônicos. Descartei outros modelos de acoplador óptico justamente pela taxa de transferência, já que o objetivo era atingir 115200 bps.

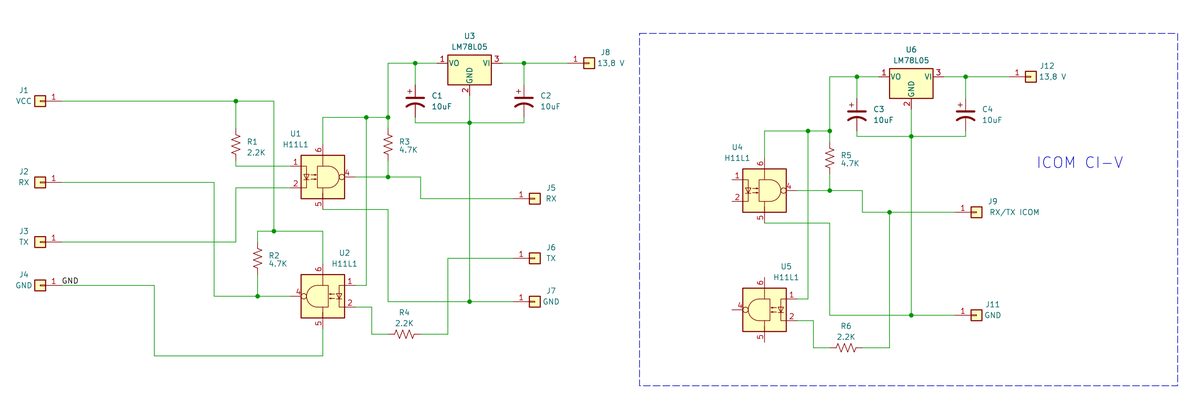

No circuito apresentado, temos a versão para saída com RX e TX independentes e a versão com o RX-TX conectados (interface CAT para rádios ICOM que utilizam CI-V). O circuito do lado esquerdo é conectado a qualquer modelo de conversor USB Serial (FT232, CP2102, CH340 etc).
Para validação, realizei o envio de dados conectando um conversor USB Serial na saída da interface a uma taxa de 115200 bps, utilizando um script escrito em Python para escrever em uma porta e validar se o dado chegou corretamente, lendo e comparando o resultado.
Montagem

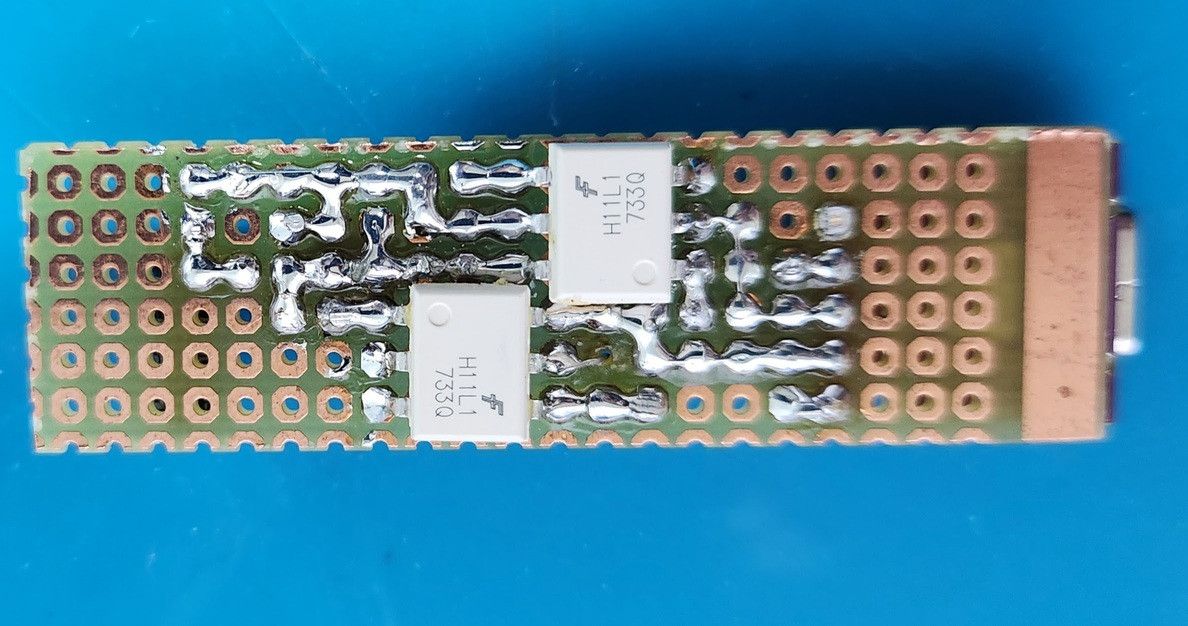

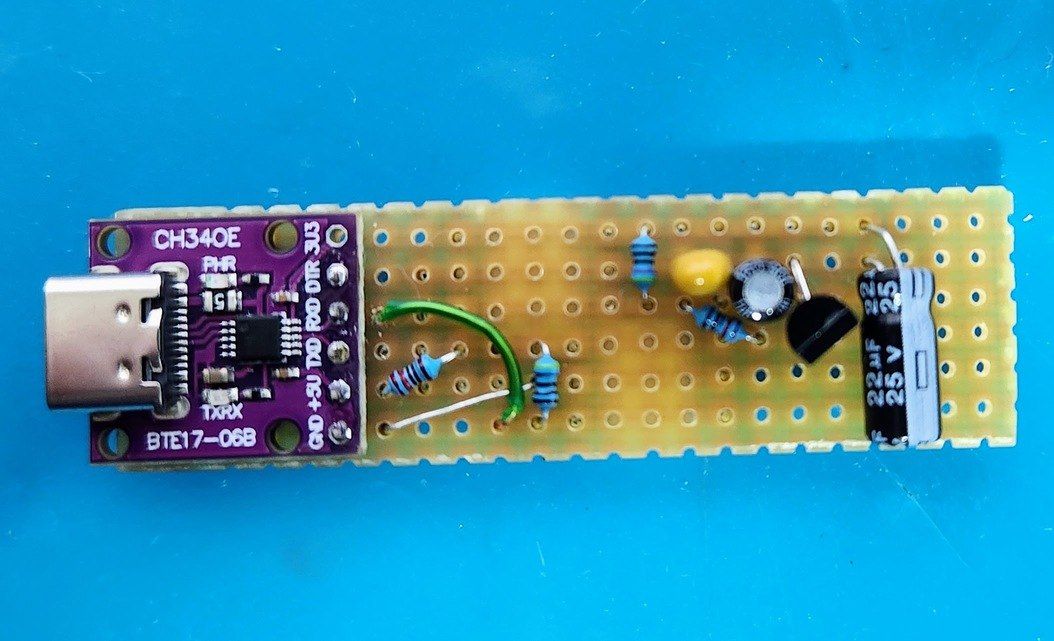

Para a montagem utilizei uma placa de circuito impresso universal e um conversor USB Serial baseado no CI CH340 com porta USB-C.
A alimentação de 13,8 V é proveniente da interface ACC do próprio rádio ou diretamente da fonte de alimentação.
Referências
USB Interface for Transceivers. USB: QST Magazine, abr. 2023.
