Carga Não Irradiante (Dummy Load)
Um acessório importante para usar na bancada ou na estação, para ajustes e testes de um transmissor.
Versão de 50 Ω x 250 W

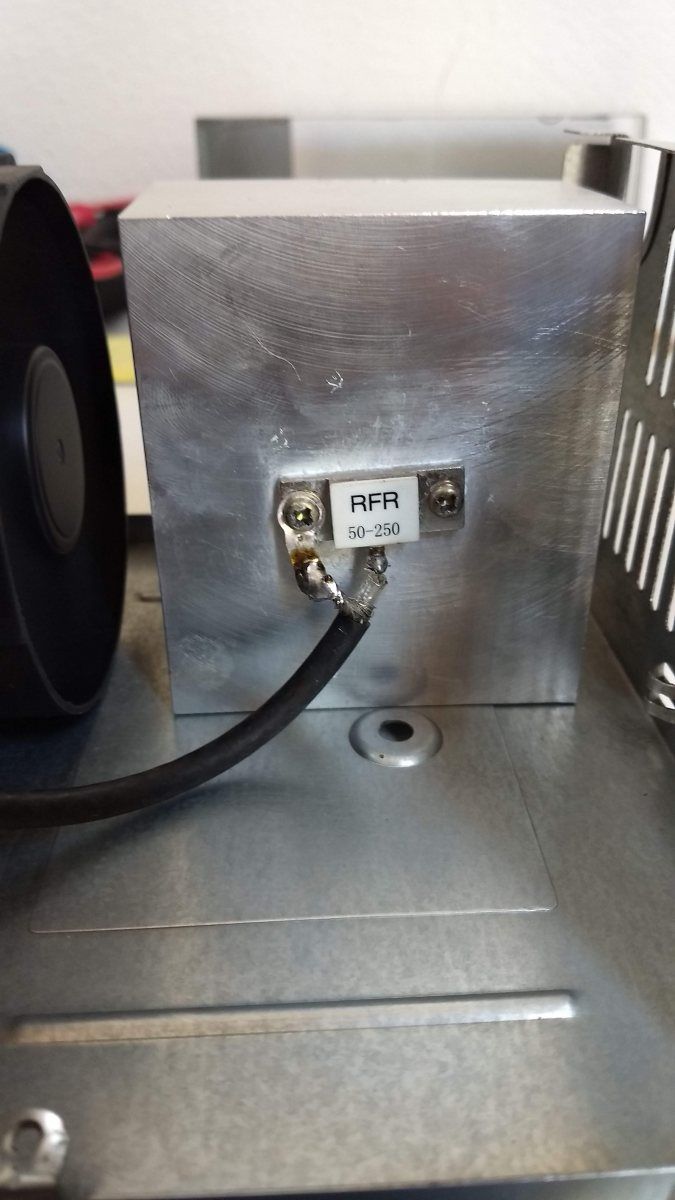

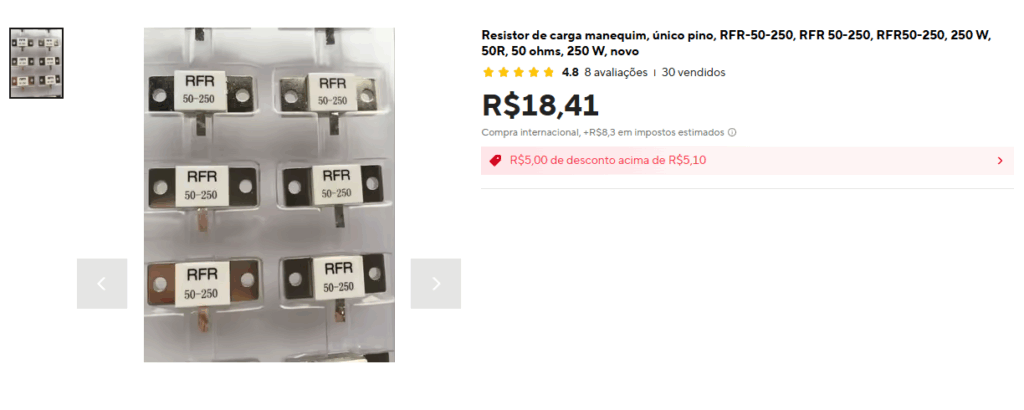

Esta foi a primeira versão que montei de uma carga não irradiante, utilizando resistores de óxido de berílio — o resultado foi excelente até frequências de VHF. Estes resistores são facilmente encontrados no AliExpress por um preço muito acessível.

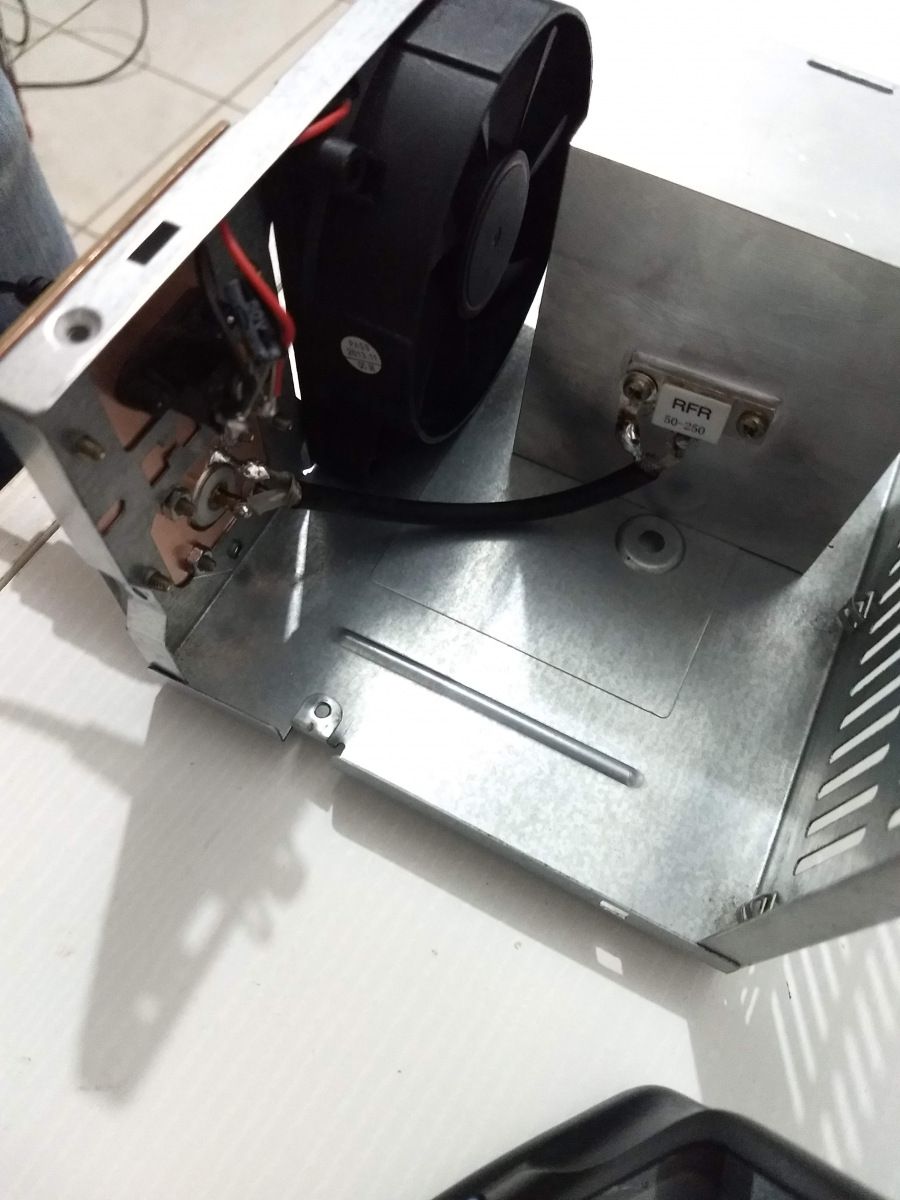

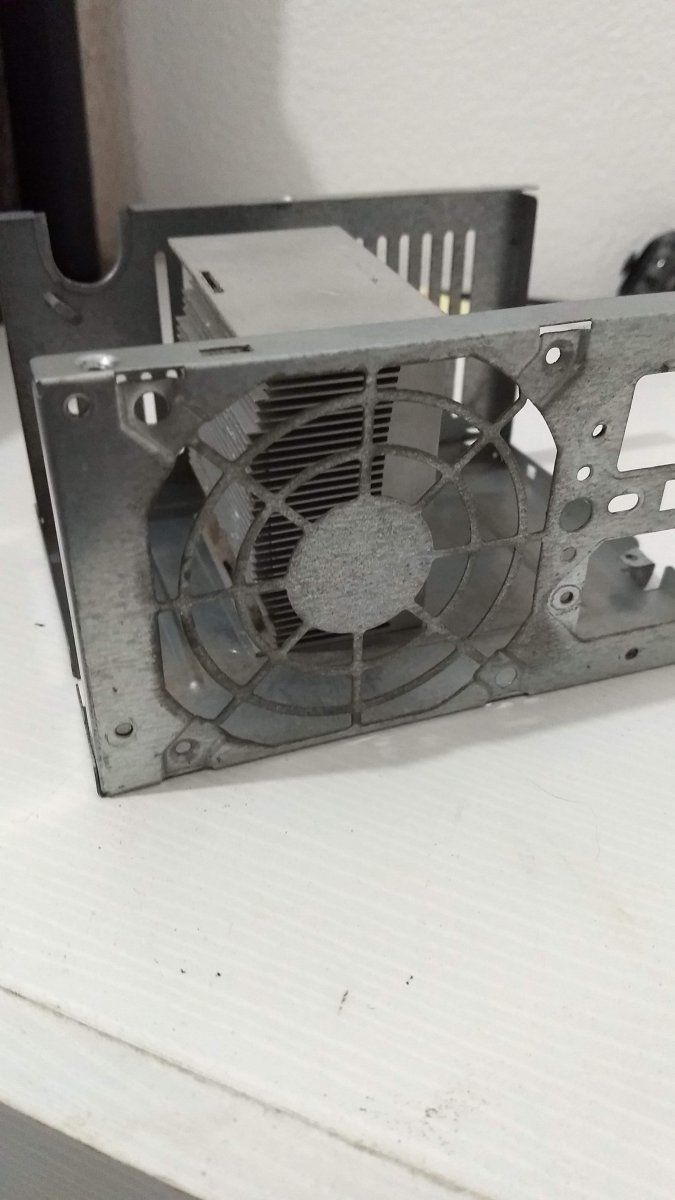

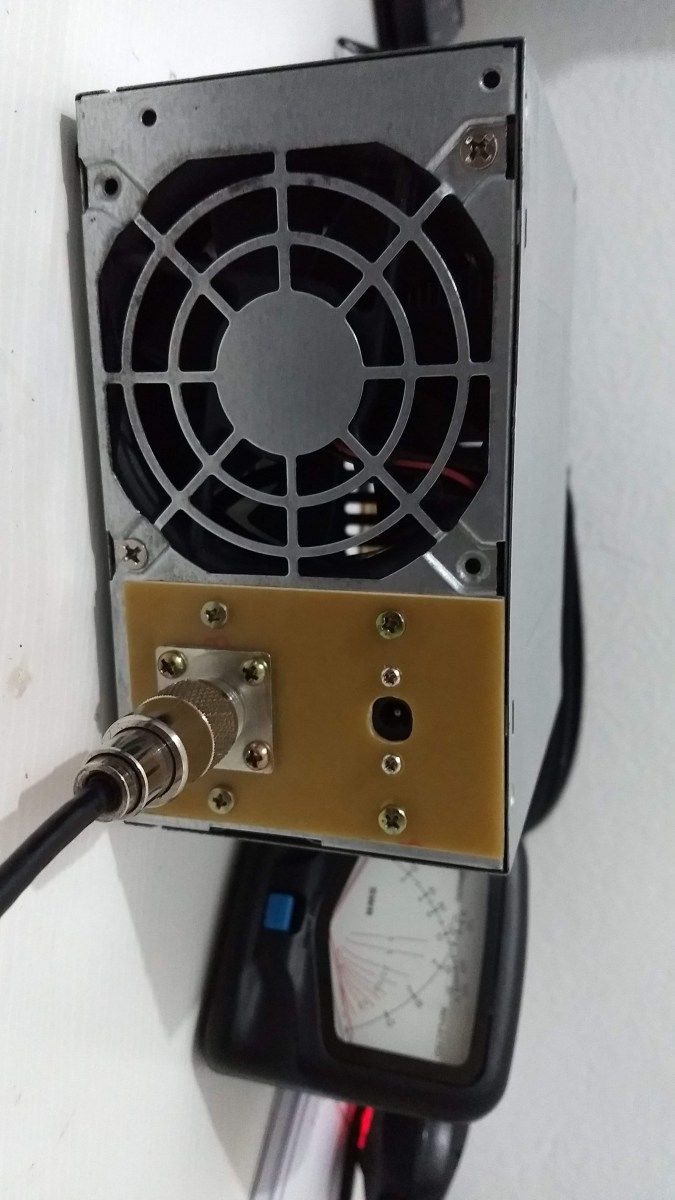

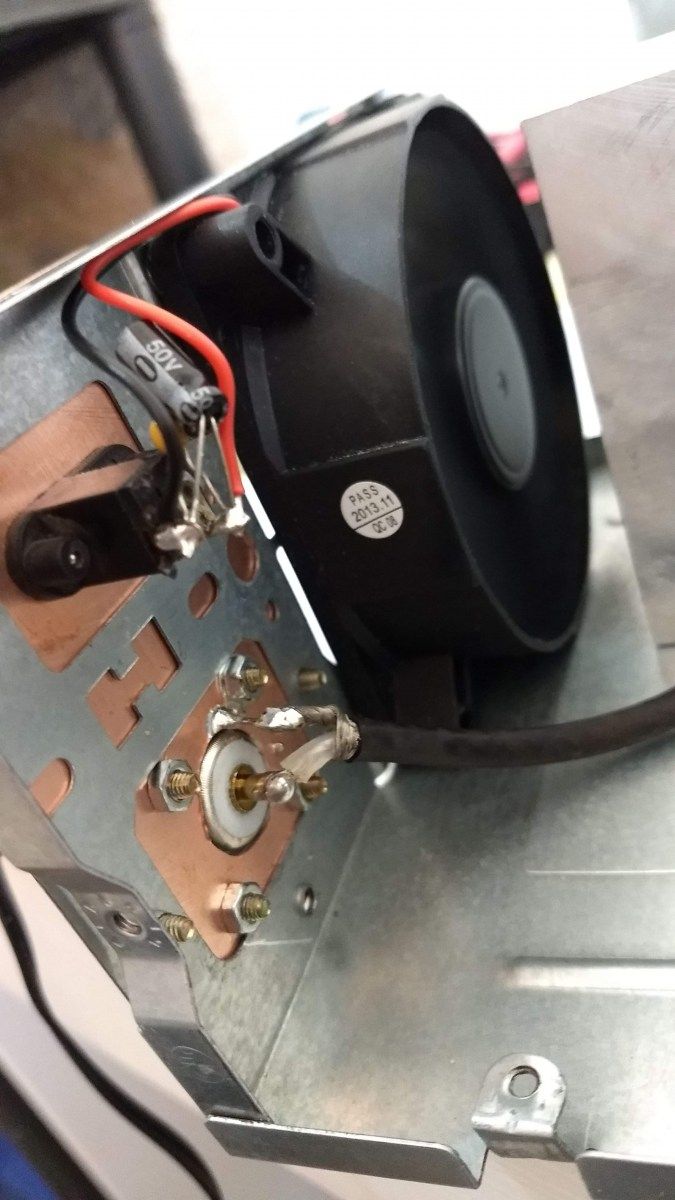

Para a montagem, foi utilizada a caixa de uma fonte ATX e o dissipador de calor de um processador AMD, ambos de sucata. O cooler se mostrou necessário para testes que exigem portadora contínua por longos períodos; com uma potência de 100 W a carga se manteve fria com a ventilação ligada.
Versão de 100 Ω x 250 W e 150 Ω x 250 W
Esta versão surgiu da necessidade de testar e ajustar equipamentos que exigissem uma SWR de 1:2 (100 Ω) ou 1:3 (150 Ω), sem inserir impedâncias complexas — ou seja, uma carga puramente resistiva.

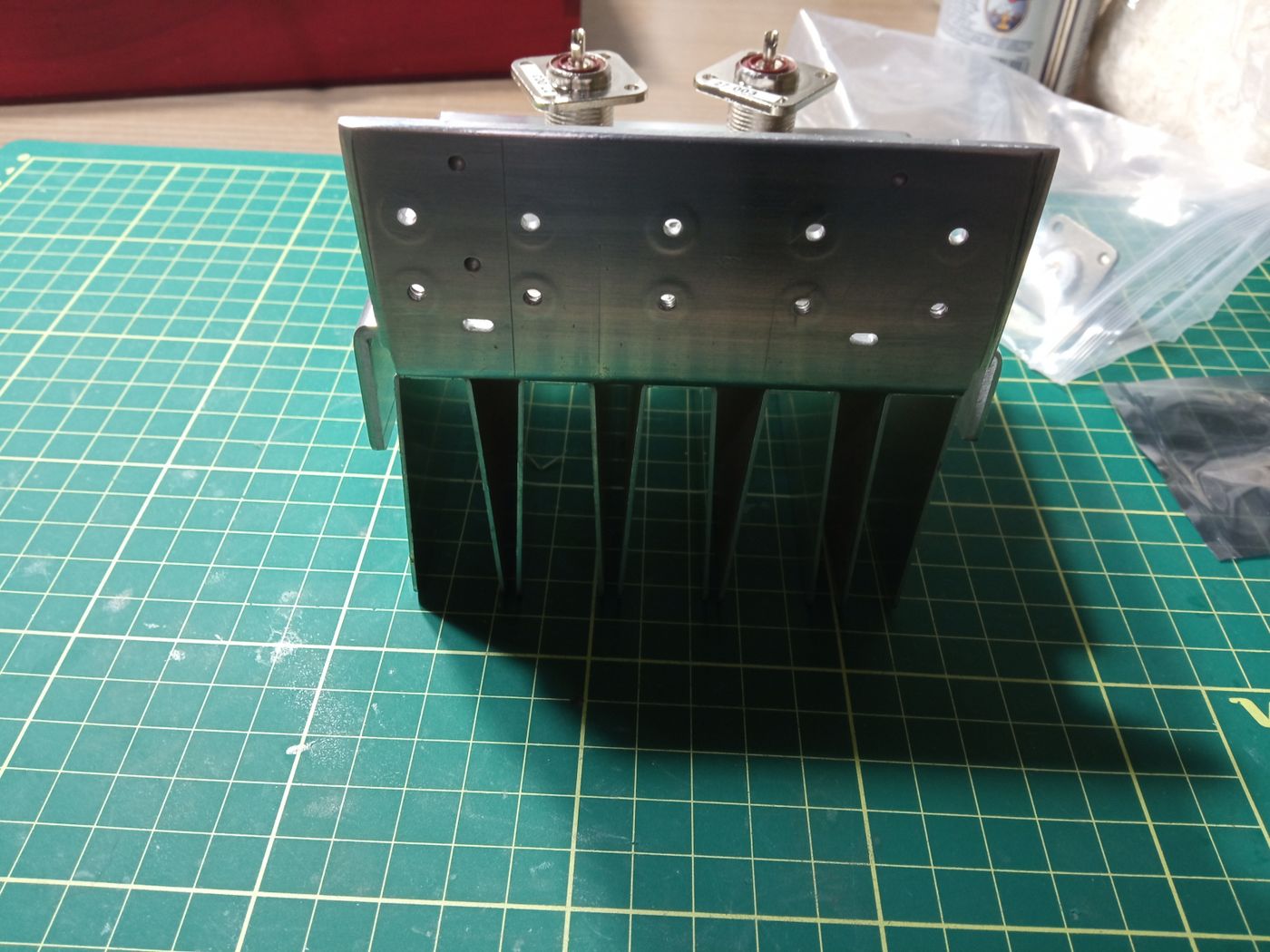

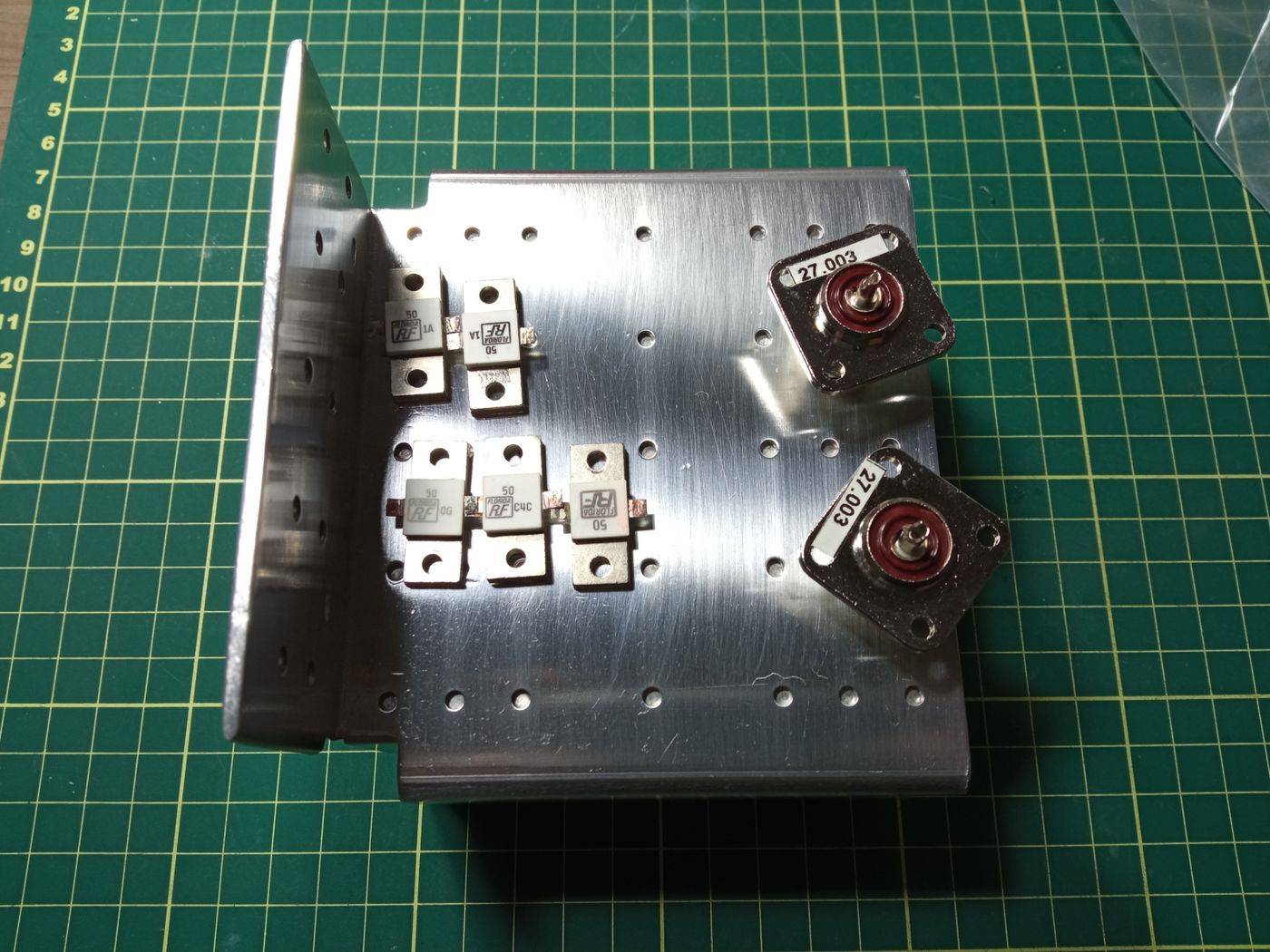

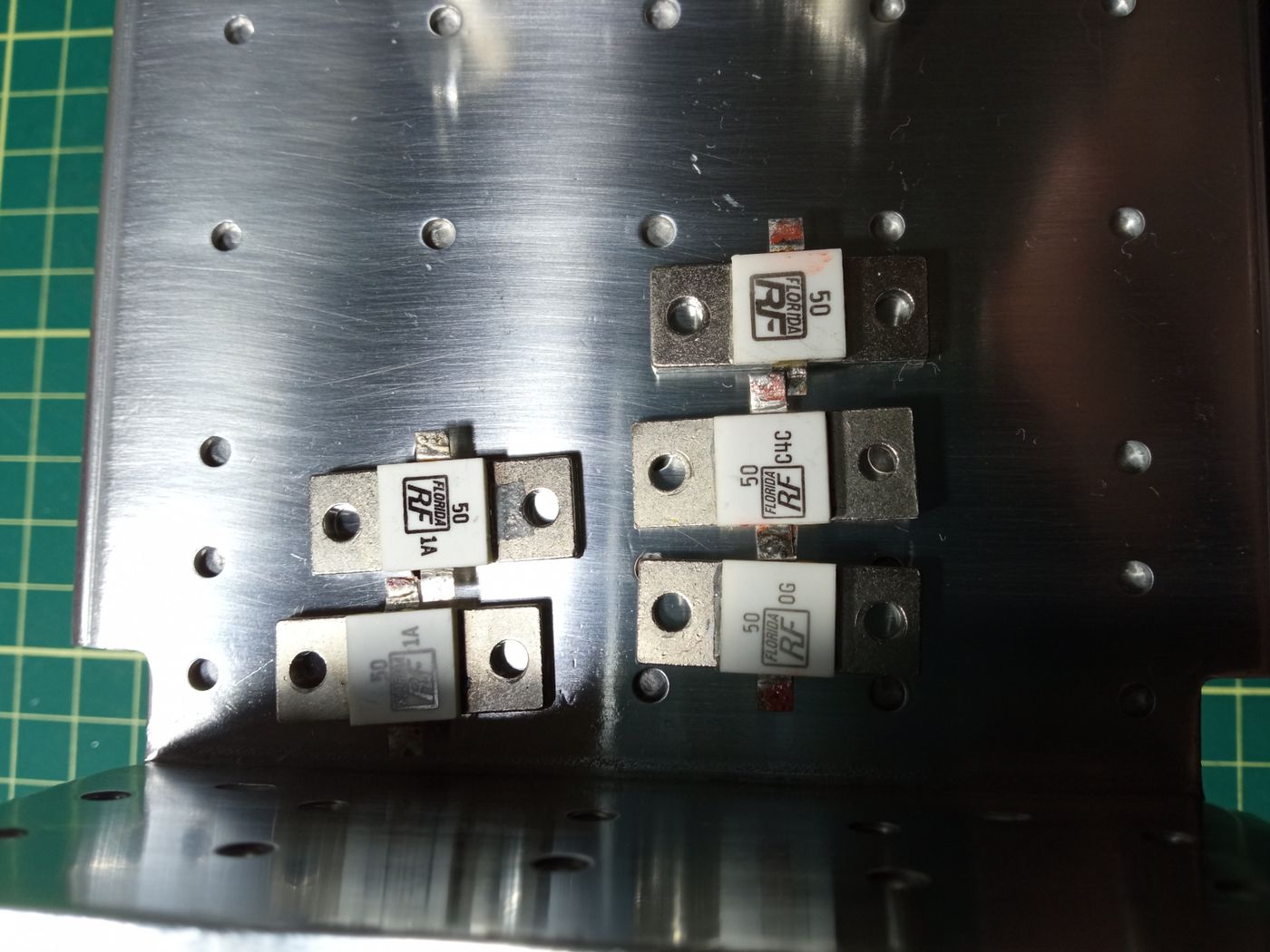

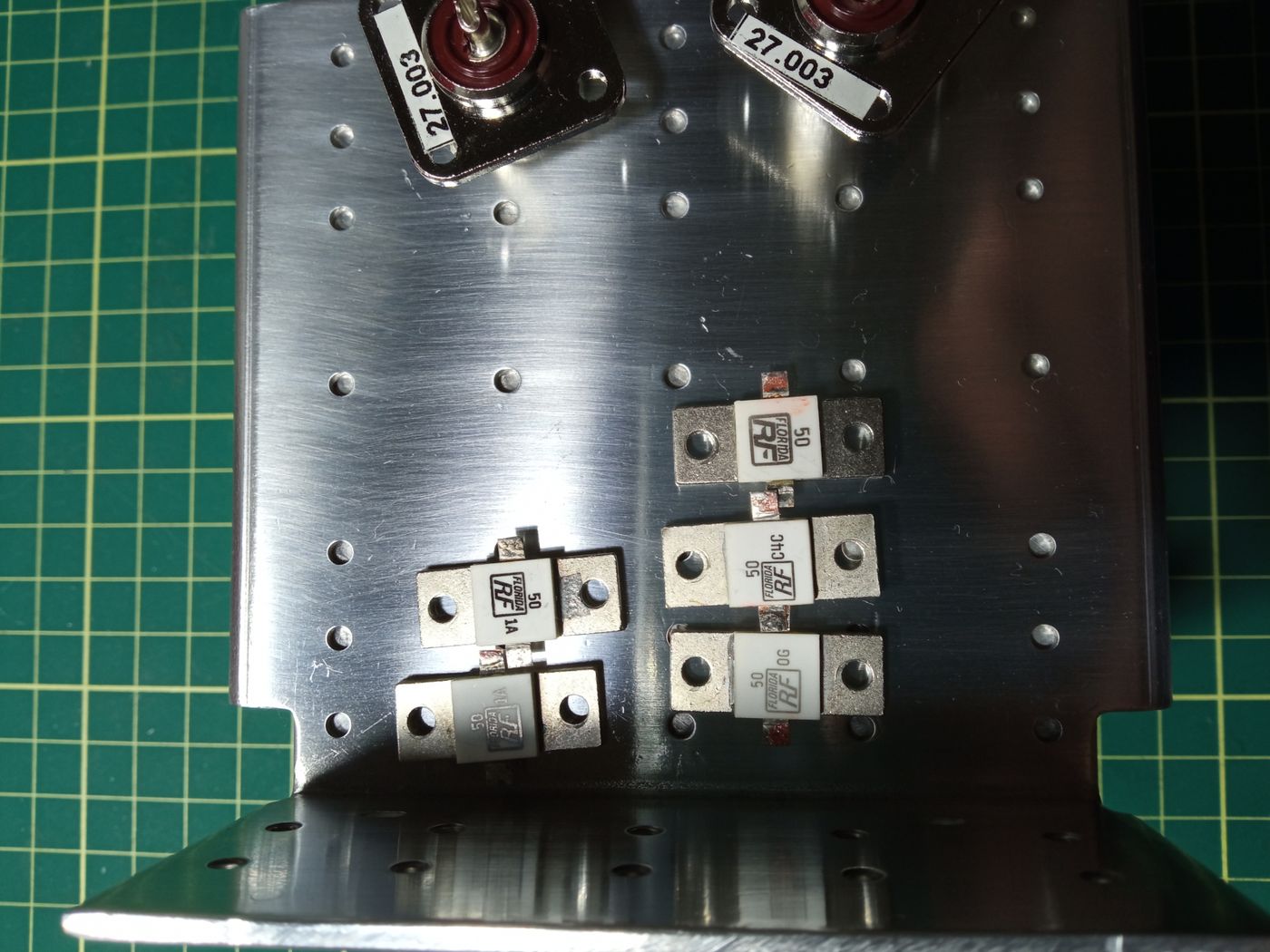

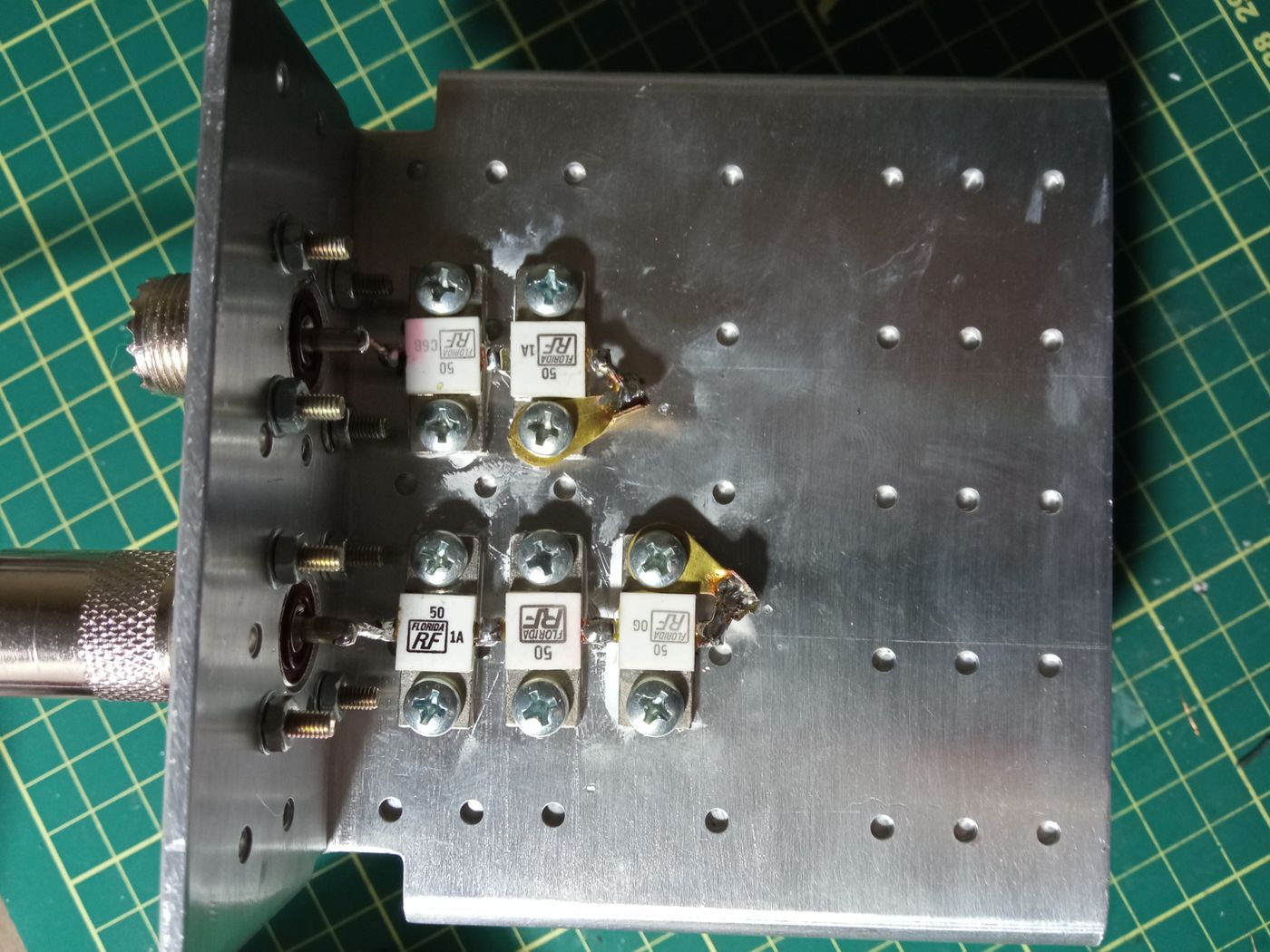

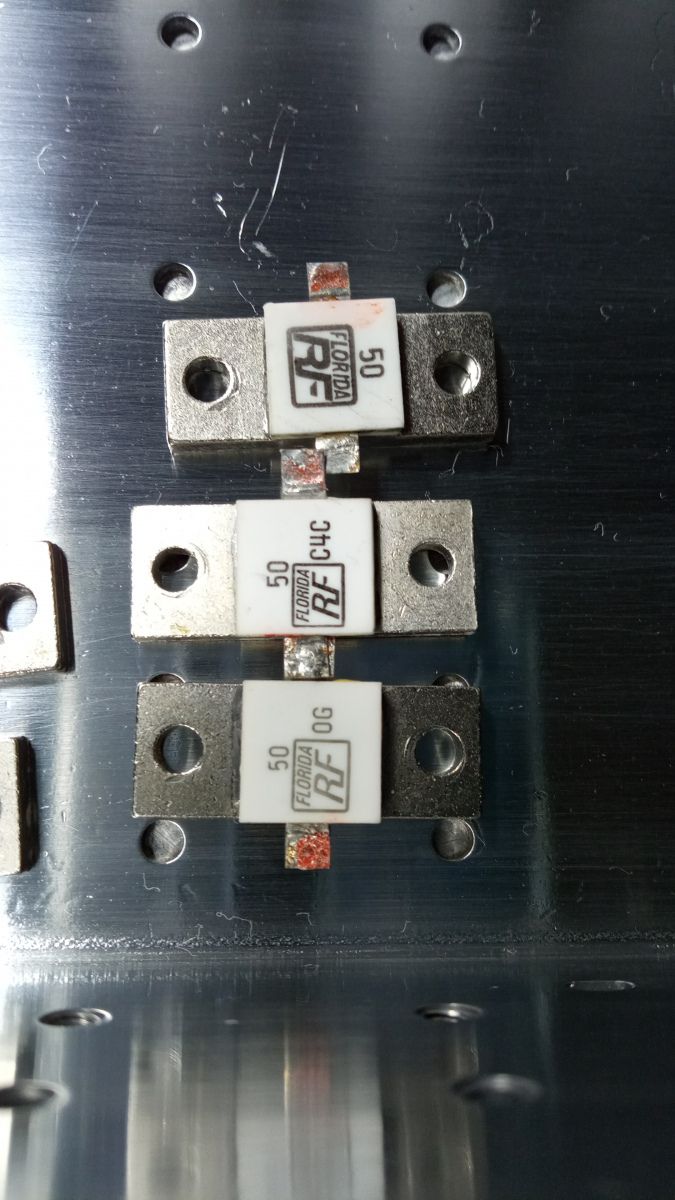

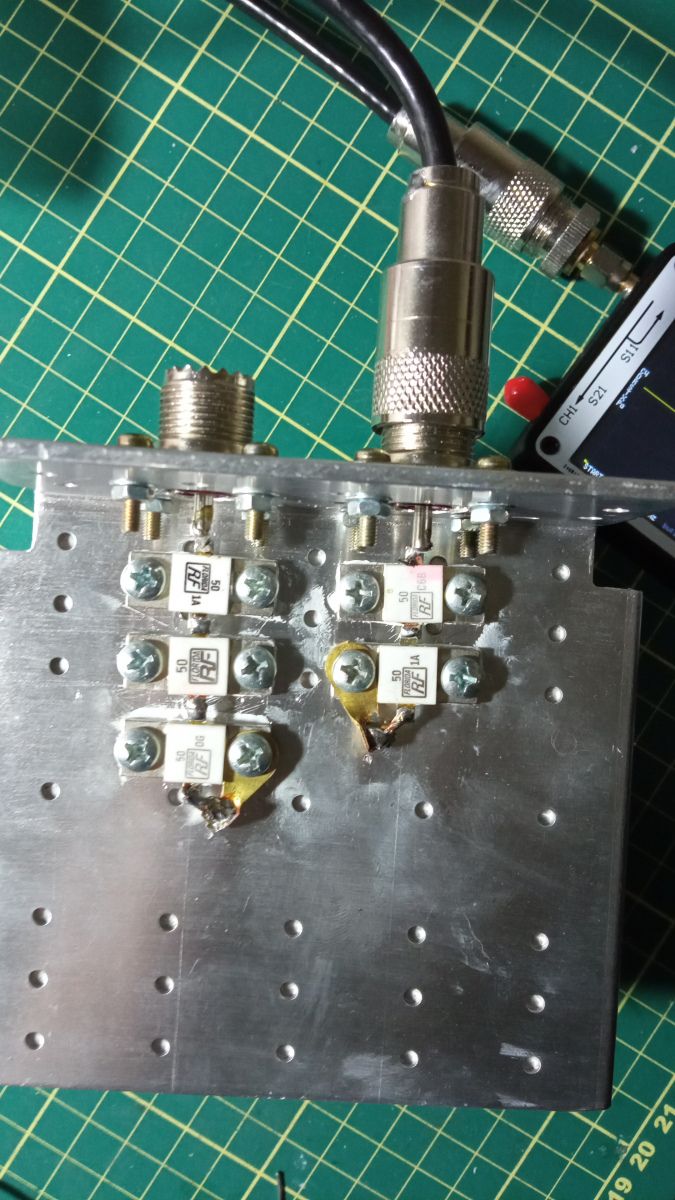

Para a montagem, foram utilizados resistores de 50 Ω x 250 W conectados em série para atingir as impedâncias desejadas. O dissipador de calor foi aproveitado de um amplificador de áudio; como essa carga não foi pensada para portadora contínua, não foi necessária ventilação forçada.

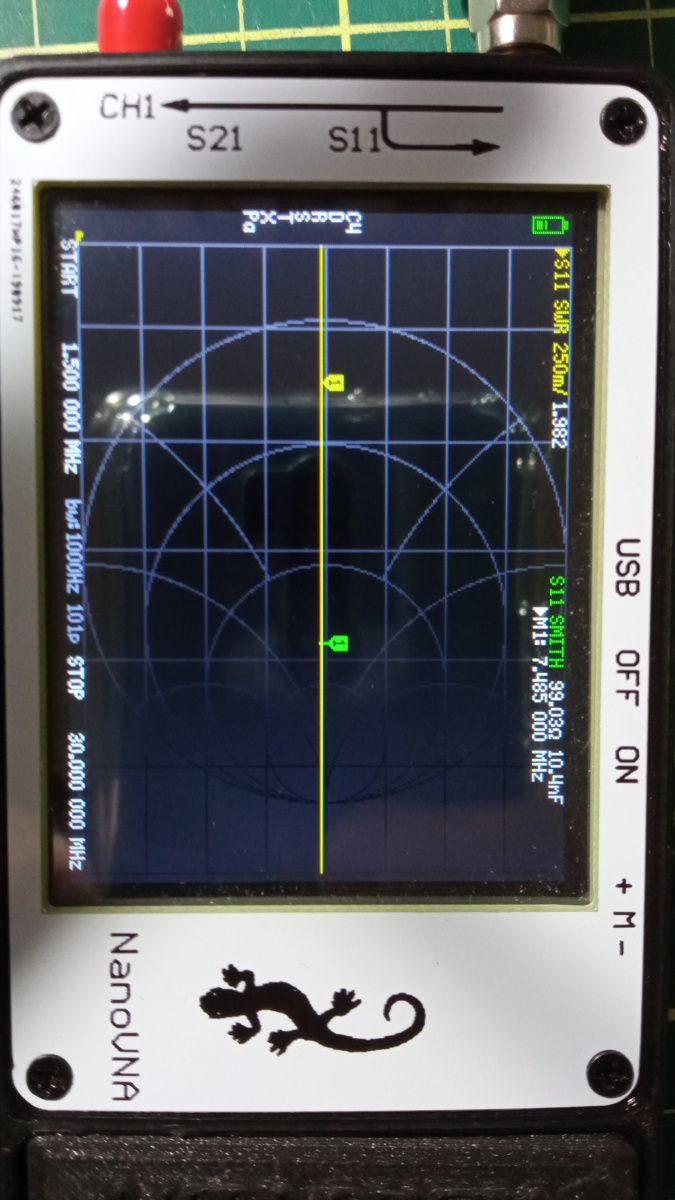

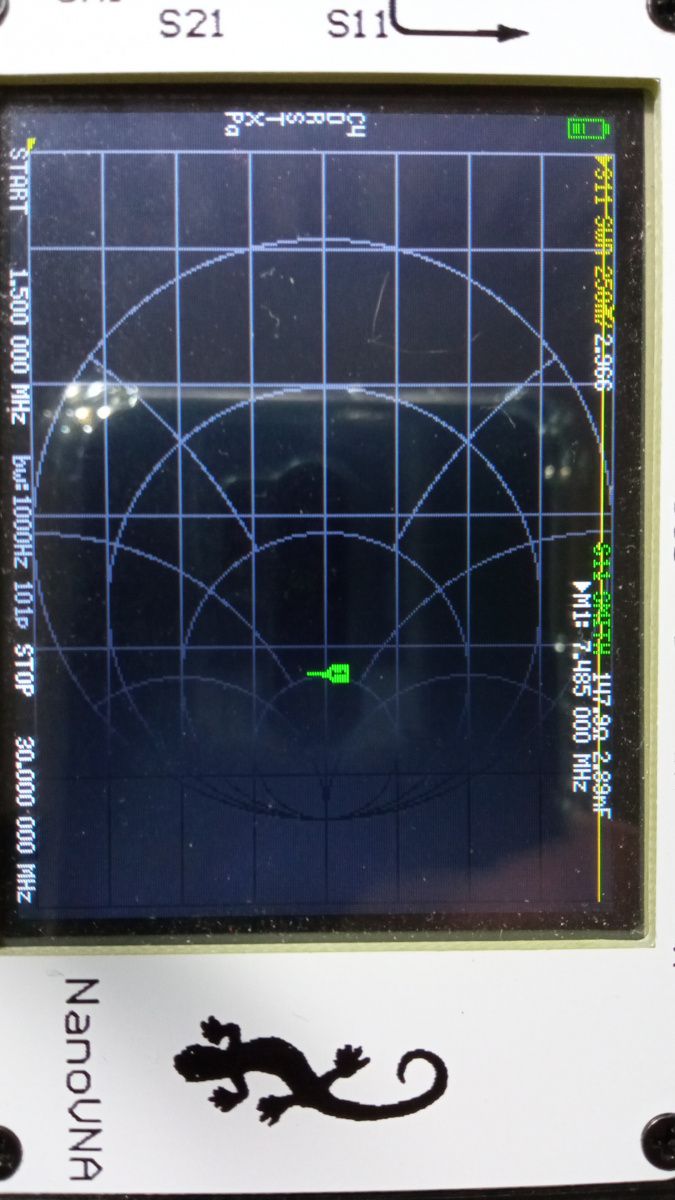

Os resultados foram excelentes; já utilizei essa carga em ajustes de acopladores de antena, medidores de estacionária (SWR), entre outros.
A conexão entre o equipamento e a carga deve ser a mais curta possível: o comprimento do cabo afeta diretamente a impedância vista (parte real e complexa).
