Interface para Modos Digitais (FT8, JS8, RTTY etc.) – Quansheng – PP5QB

Circuito proposto pelo Guilherme (PP5QB) para utilizar um HT Quansheng em modos digitais (FT8, JS8, RTTY, entre outros), interligando o rádio ao computador através de uma placa de som USB.

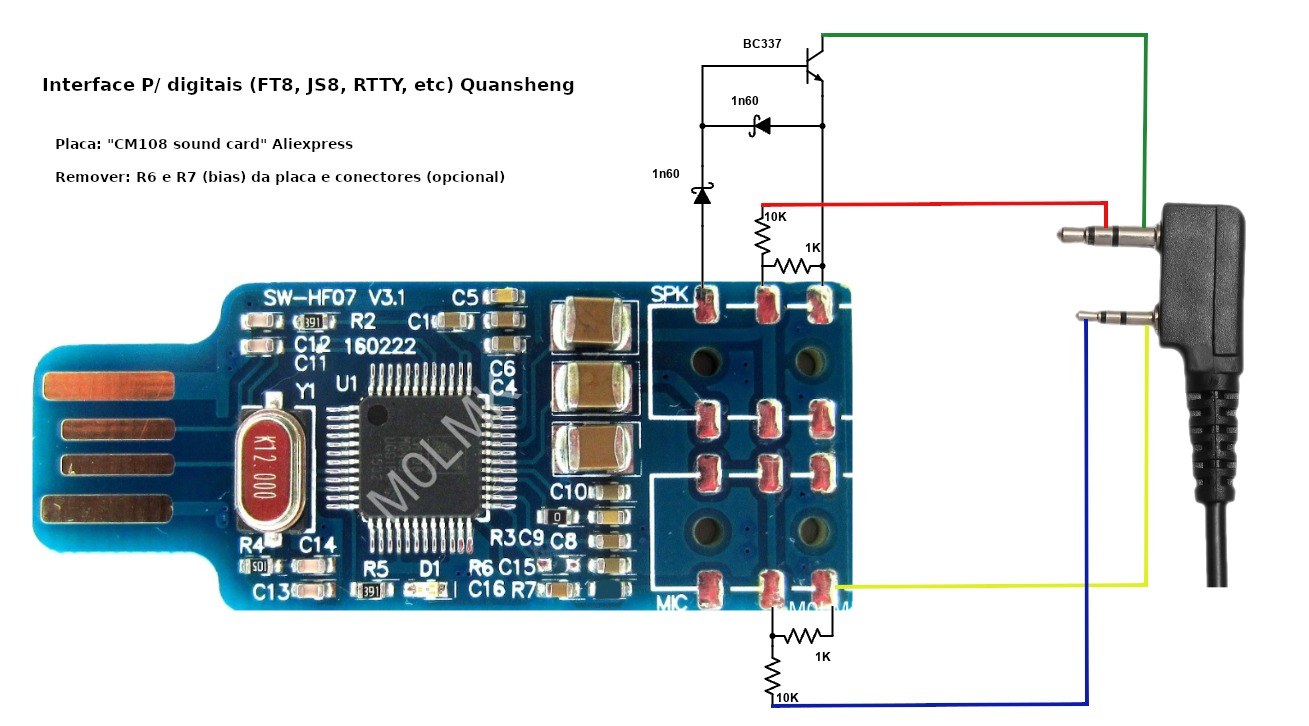

Circuito da interface: placa de som CM108 e conexões para o HT Quansheng

Como base é utilizada uma placa de som USB CM108 ("CM108 sound card", encontrada no AliExpress). Da placa devem ser removidos os resistores R6 e R7 (bias) e, opcionalmente, os conectores. O acionamento do PTT é feito por um transistor BC337, detectando o áudio de transmissão através dos diodos 1N60.
