Erdungstuner (Artificial Ground)
Populär bekannt als Erdungstuner (ground tuner) oder künstliche Erde (artificial ground), kann dieser ein wesentliches Gerät für die Station sein, das HF-Rückflüsse vermeidet und bis zu einem gewissen Grad einige Empfangsstörungen beseitigt.

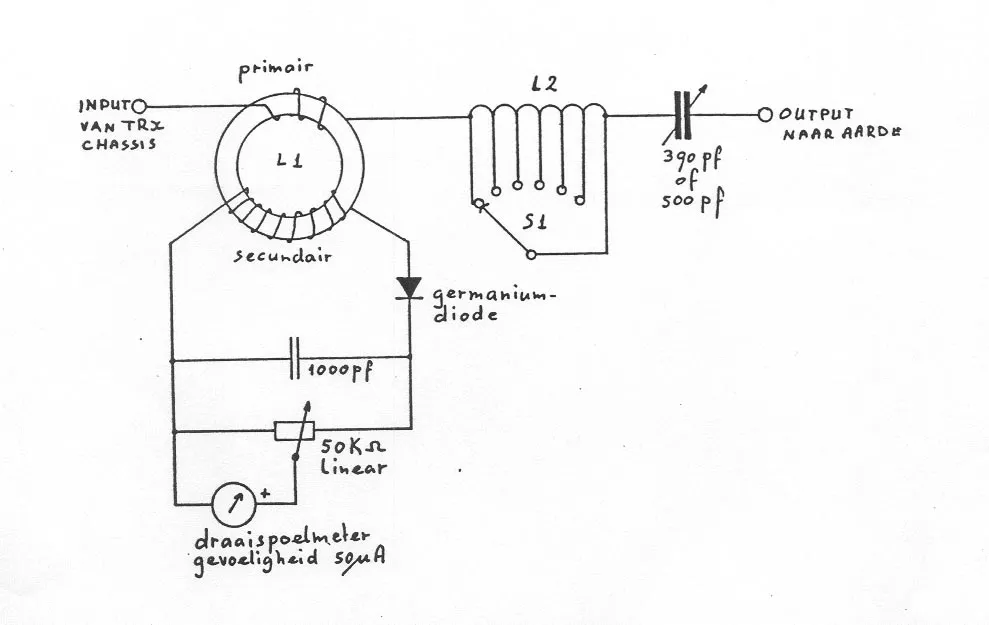

Die Schaltung ist wirklich sehr einfach und besteht nur aus einer Induktivität in Reihe mit einem Drehkondensator. In Reihe zwischen Funkgerät und LC-Schaltung befindet sich eine Induktivität, die für die Messung der Signalstärke zwischen Funkgerät und Erdungssystem zuständig ist.
Aufbau

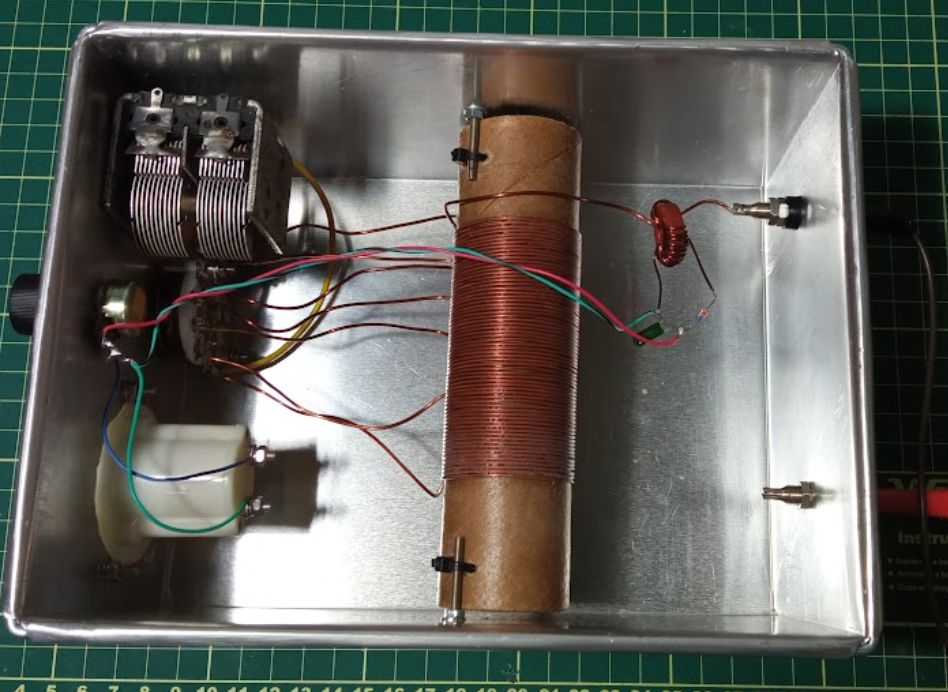

L1 besteht aus 2 Windungen 18-AWG-Draht, mit einer Sekundärwicklung aus 12 Windungen 26-AWG-Draht, auf einem T50-2-Kern oder einem ähnlichen.

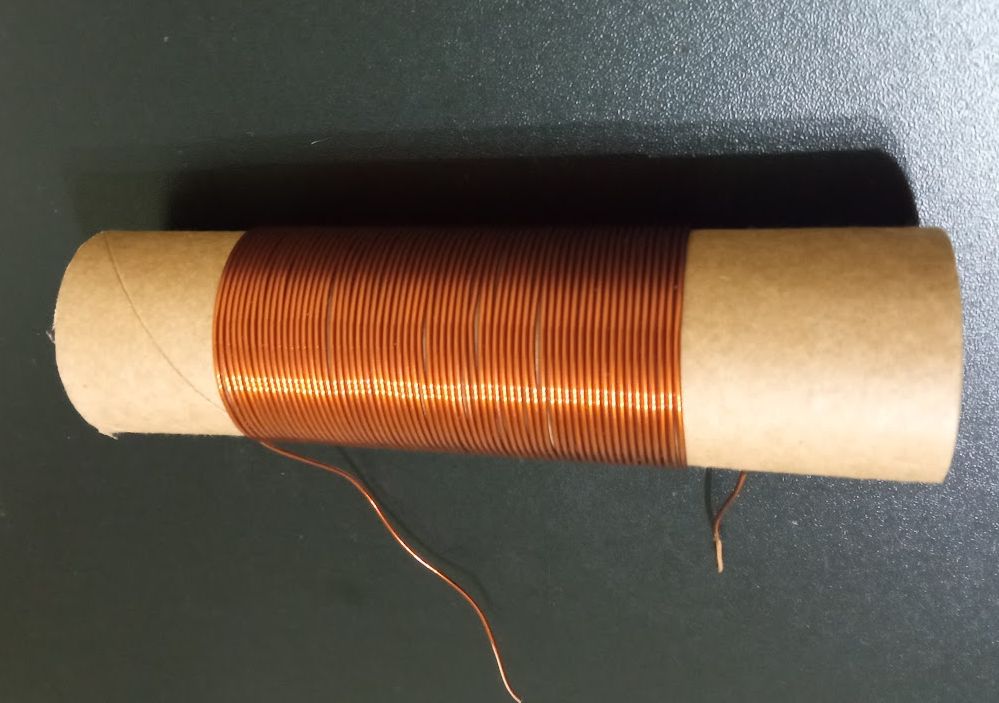

Die Wicklung von L2 ist nicht kritisch: Ich habe 65 Windungen 18-AWG-Draht verwendet, mit Anzapfungen bei den Windungen 10, 12, 20, 30, 40 und 65.

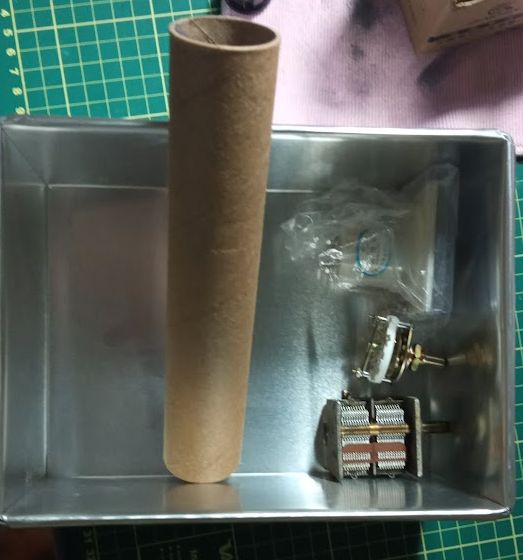

Nach einigen Tests habe ich schließlich einen Kippschalter eingebaut, um die beiden Sektionen des Drehkondensators zu verbinden. Dieser stammt aus der Bastelkiste, und man kann verwenden, was man zur Hand hat (nur von den Kunststoffvarianten rate ich wegen ihrer schlechten dielektrischen Isolation ab).

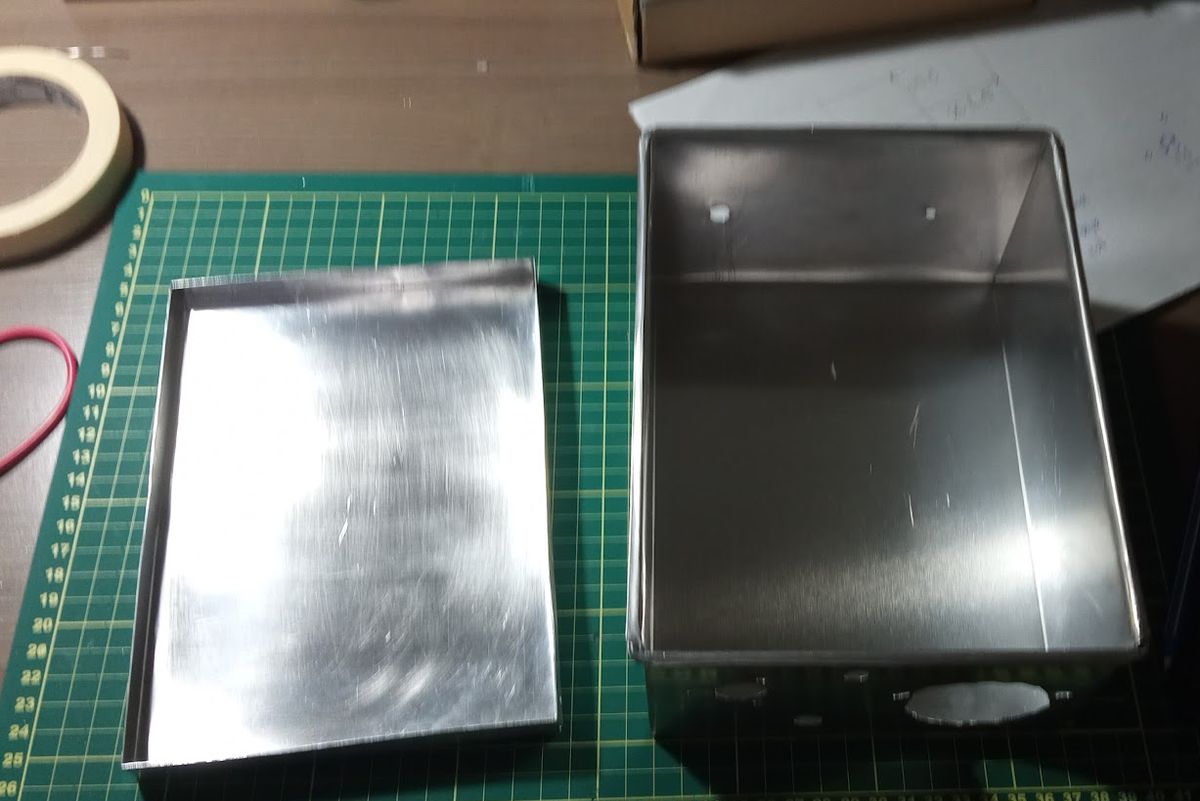

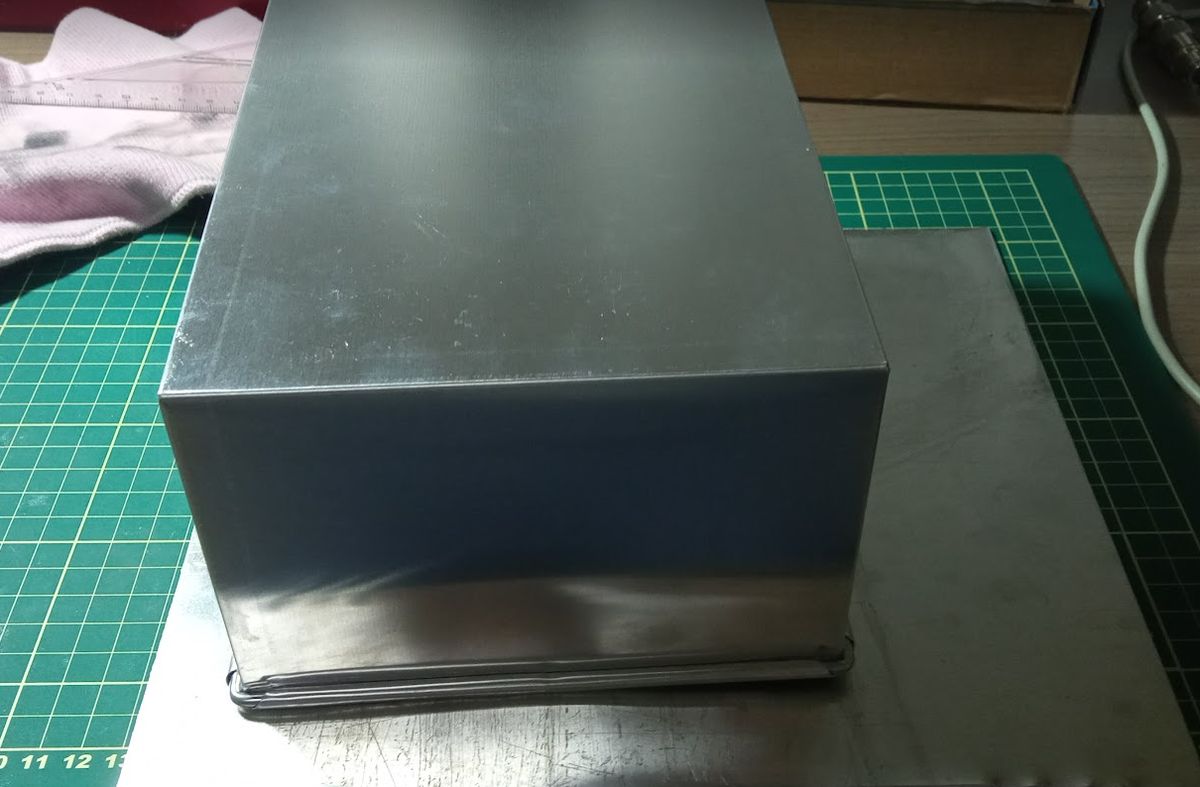

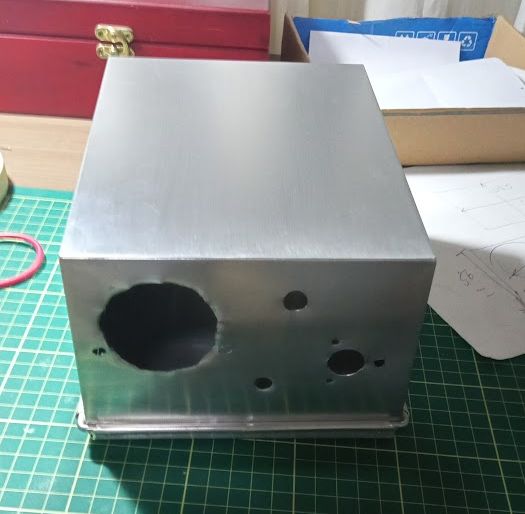

Als Gehäuse habe ich eine quadratische Aluminium-Backform verwendet, die ich bei Shopee gekauft habe, sodass nur der Bodendeckel gebaut werden musste.
Betrieb
Die Verwendung eines Erdungstuners ist recht einfach: Man schließt ihn einfach an die Erdung des Transceivers an und verbindet den Ausgang mit einem Stück Draht. Für eine bessere Leistung empfehle ich einen Draht von mindestens 1/4 Wellenlänge der Betriebsfrequenz (bei 7 MHz etwa 10 Meter).

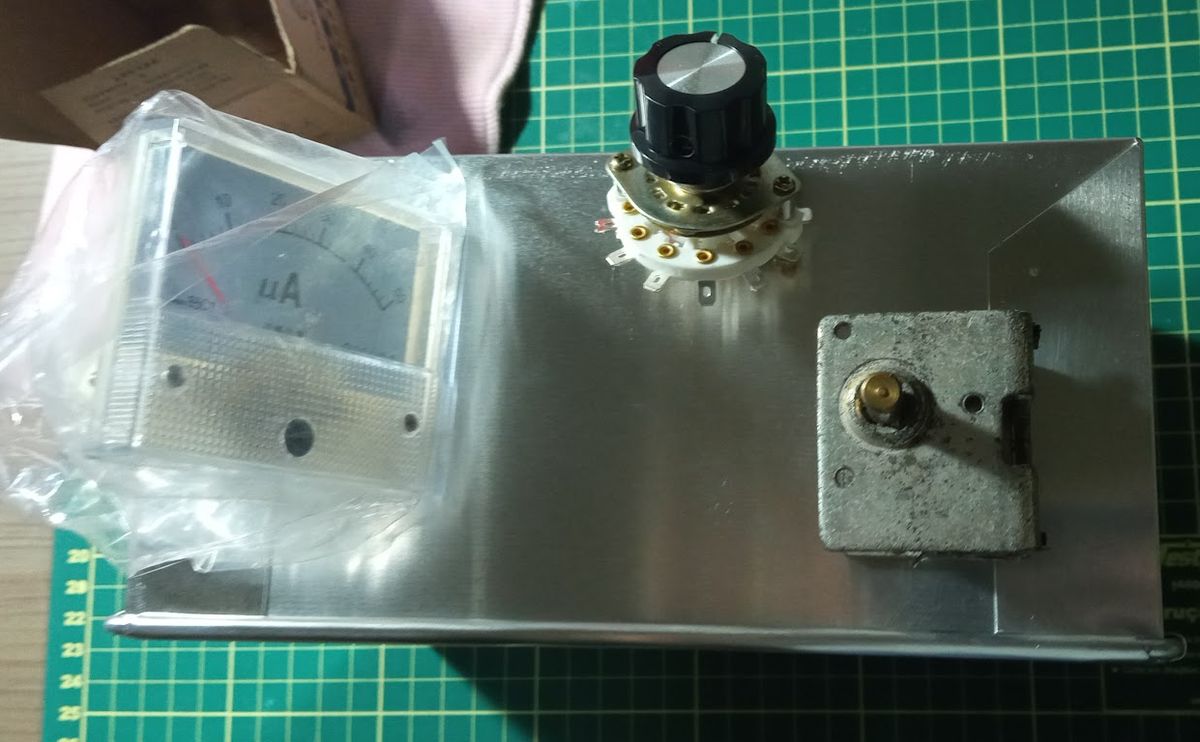

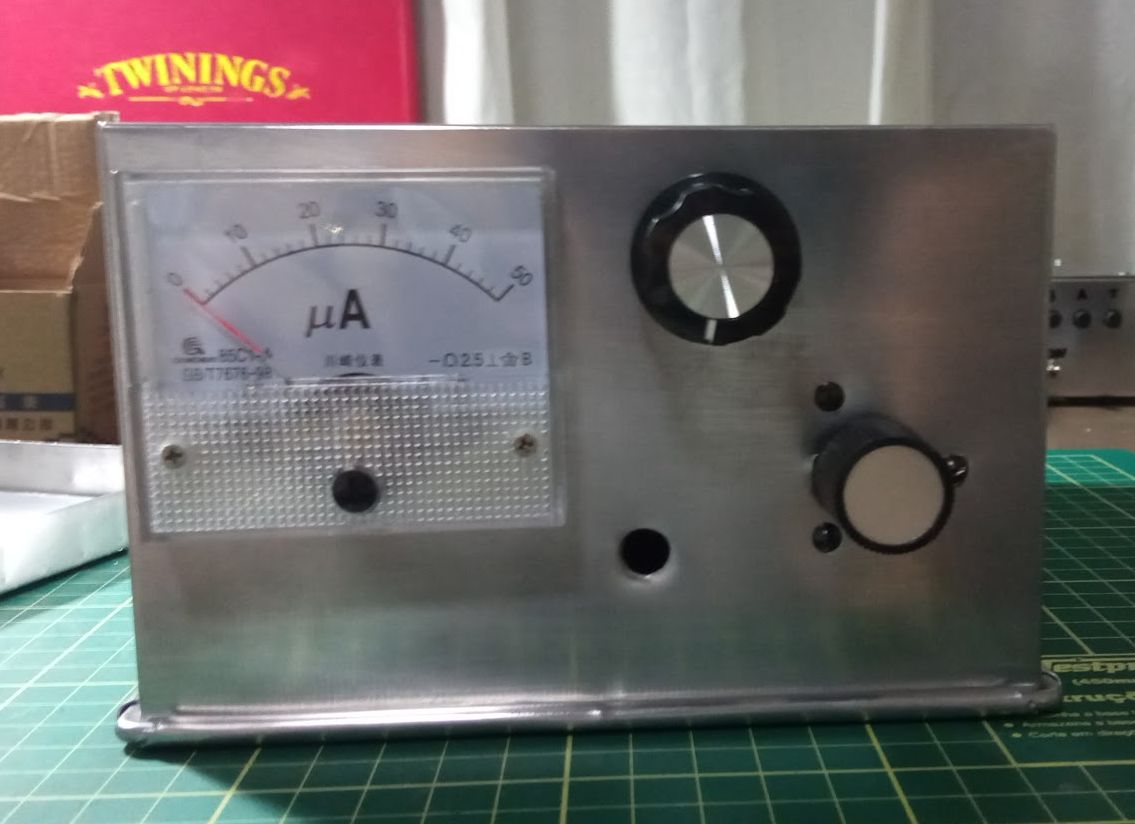

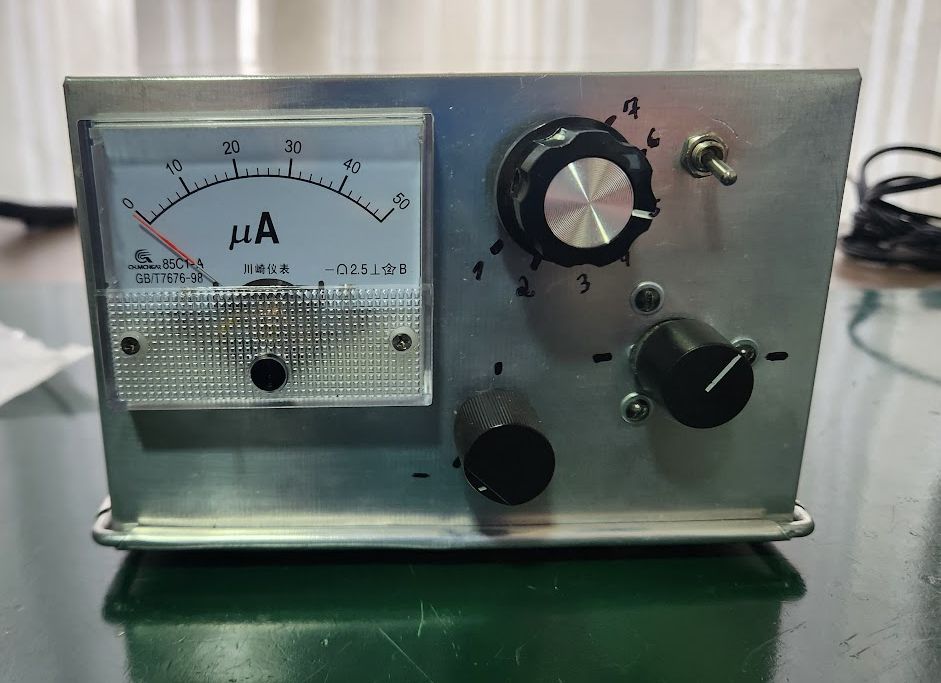

Der Abgleich ist einfach: Den Transceiver einfach in Sendebetrieb versetzen und den Wahlschalter sowie den Drehkondensator auf den höchsten Ausschlag am Messgerät einstellen. Erreicht das Messgerät den Vollausschlag, das Potentiometer nachstellen, um den Ausschlag zu verringern, und den Vorgang wiederholen, bis wieder der maximale Ausschlag erreicht ist.
Da ich im dritten Stock eines Mehrfamilienhauses wohne und kein gutes Erdungssystem einrichten konnte, gelang es mit diesem einfachen Zubehör, einen Großteil der HF-Rückflüsse allein mit einem im Shack ausgelegten Draht zu beseitigen.
