Balun 1:1 mit Luftkern
Beim Durchsehen mehrerer 1:1-Balun-Designs für eine Dipolantenne für die Bänder 10 m und 20 m (2 Halbwellendipole, die über dasselbe Koaxialkabel herunterkommen), bin ich bei diesem einfachen Projekt mit Luftkern gelandet, das 3–30 MHz abdeckt und mehr als 100 W verträgt.

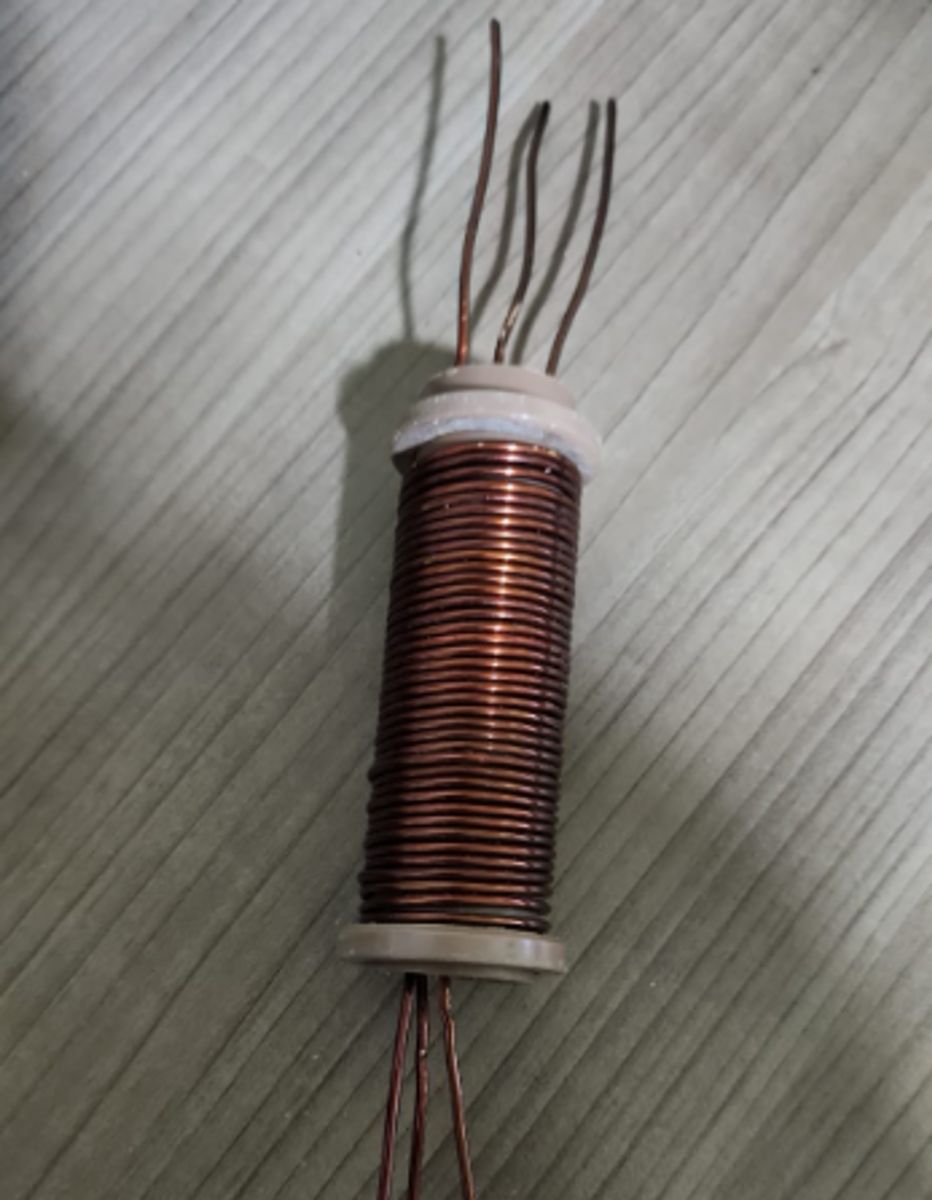

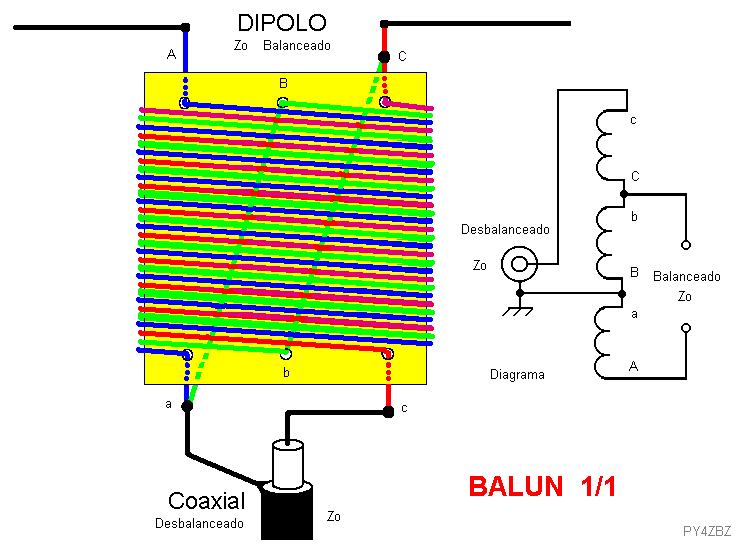

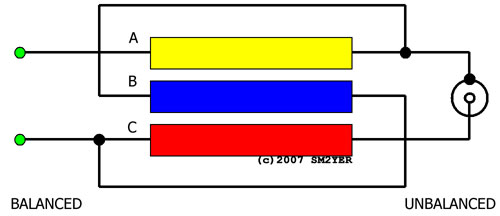

Der Bau des Baluns ist recht einfach: 9 trifilare Windungen aus 14–16-AWG- bzw. 1,5-mm-Draht auf einem 25-mm-PVC-Rohr. Als Ausgangspunkt habe ich die Spezifikationen von SM2YER verwendet, und das Ergebnis fiel sehr ähnlich aus.

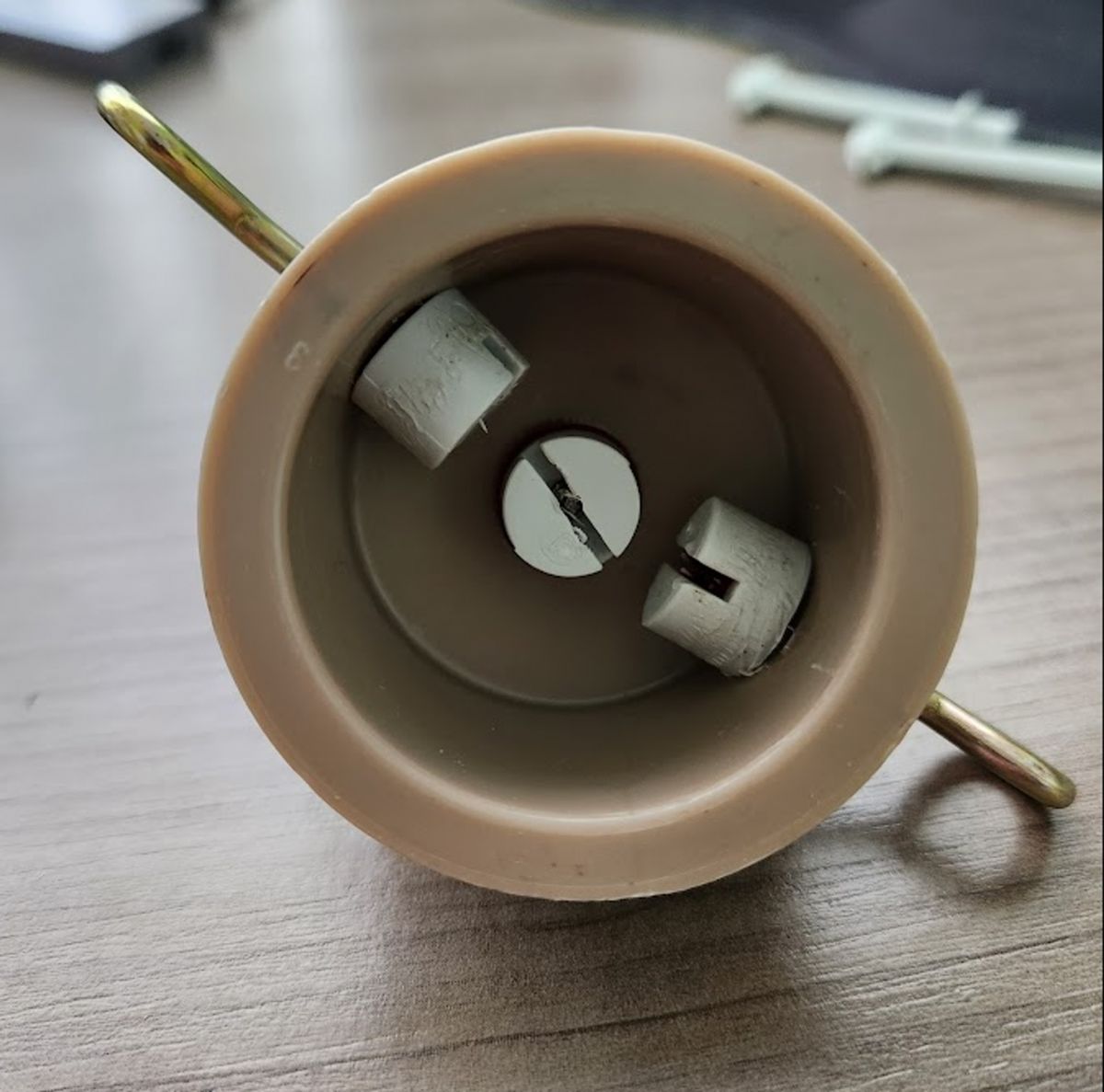

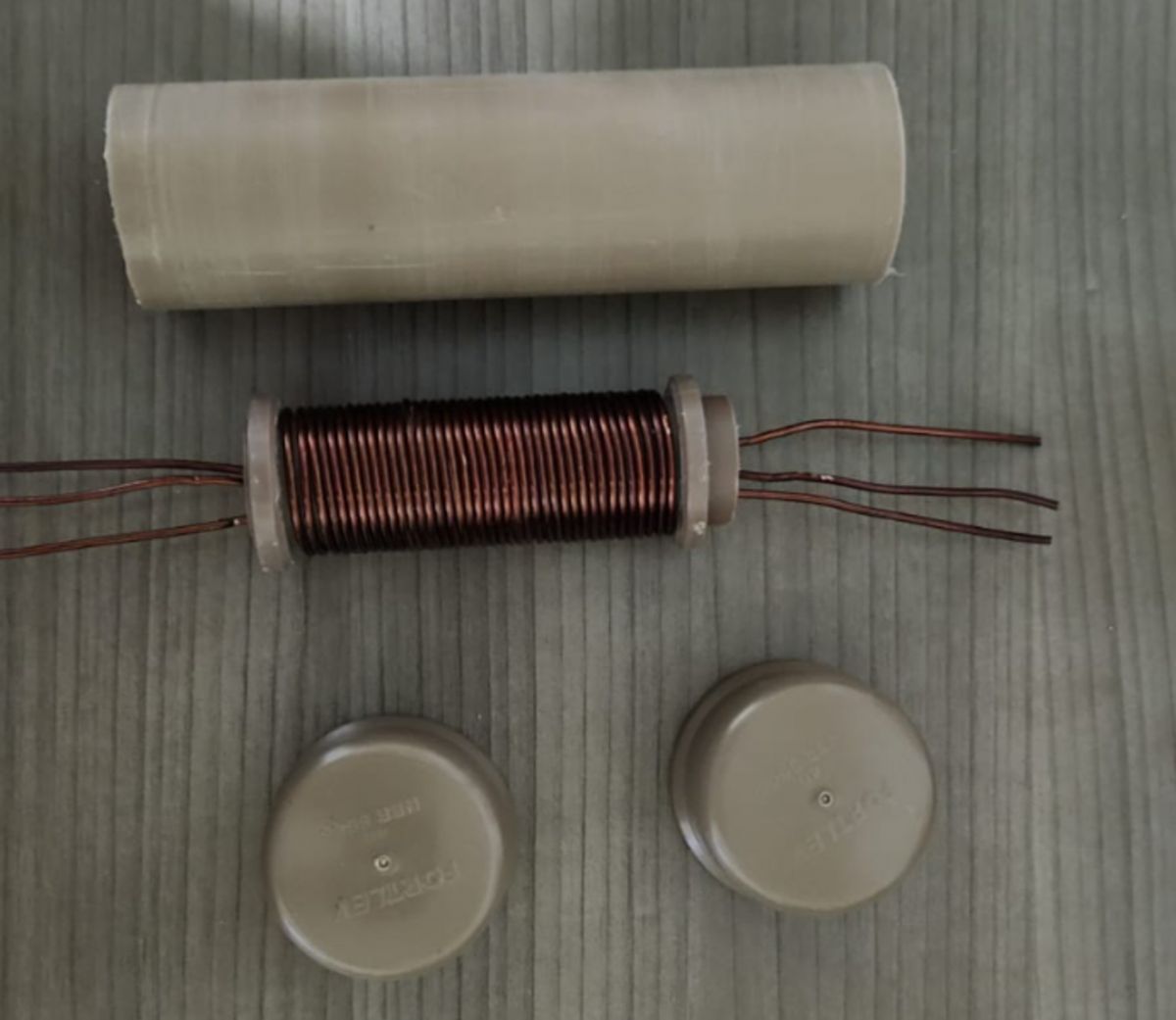

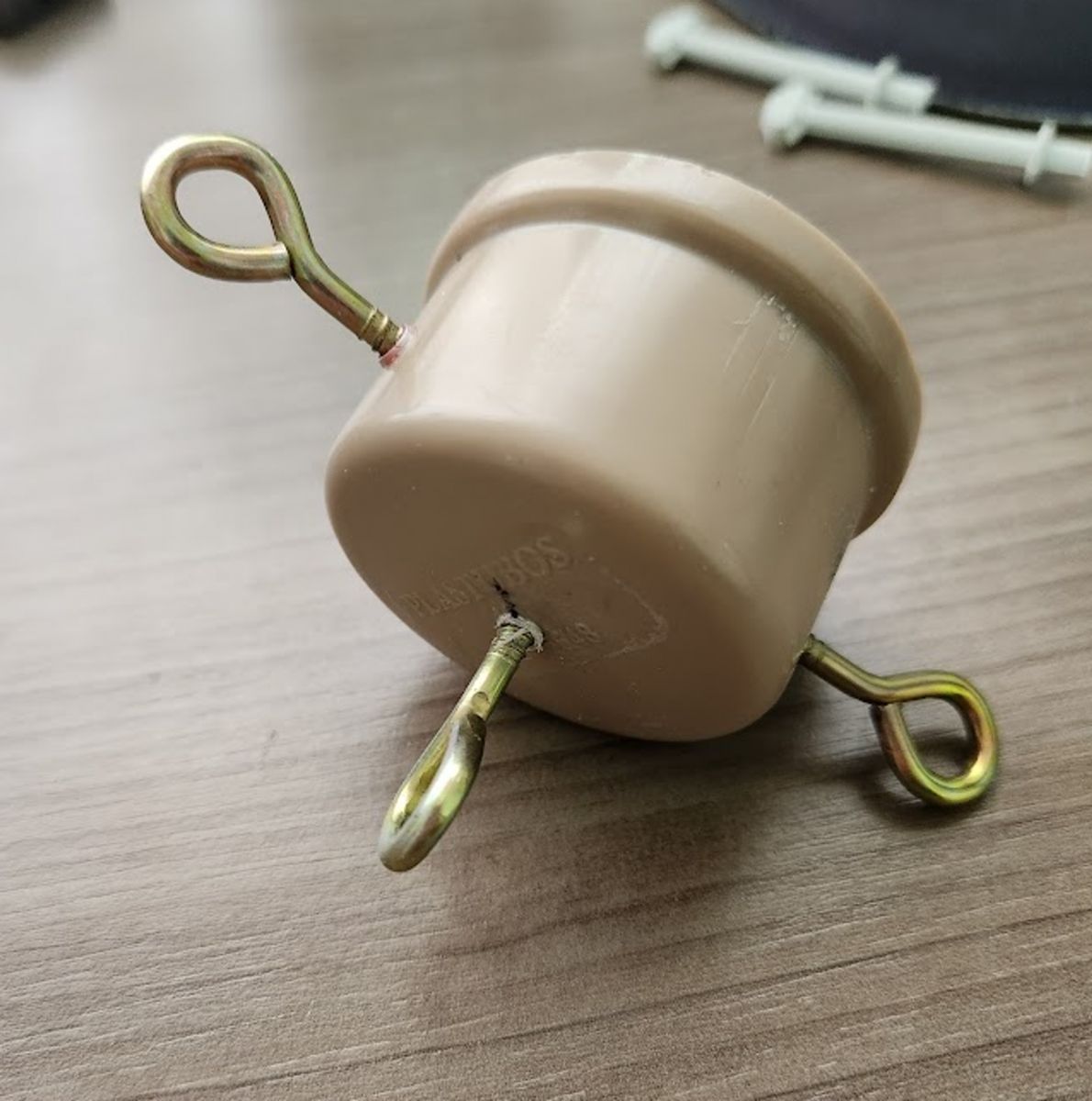

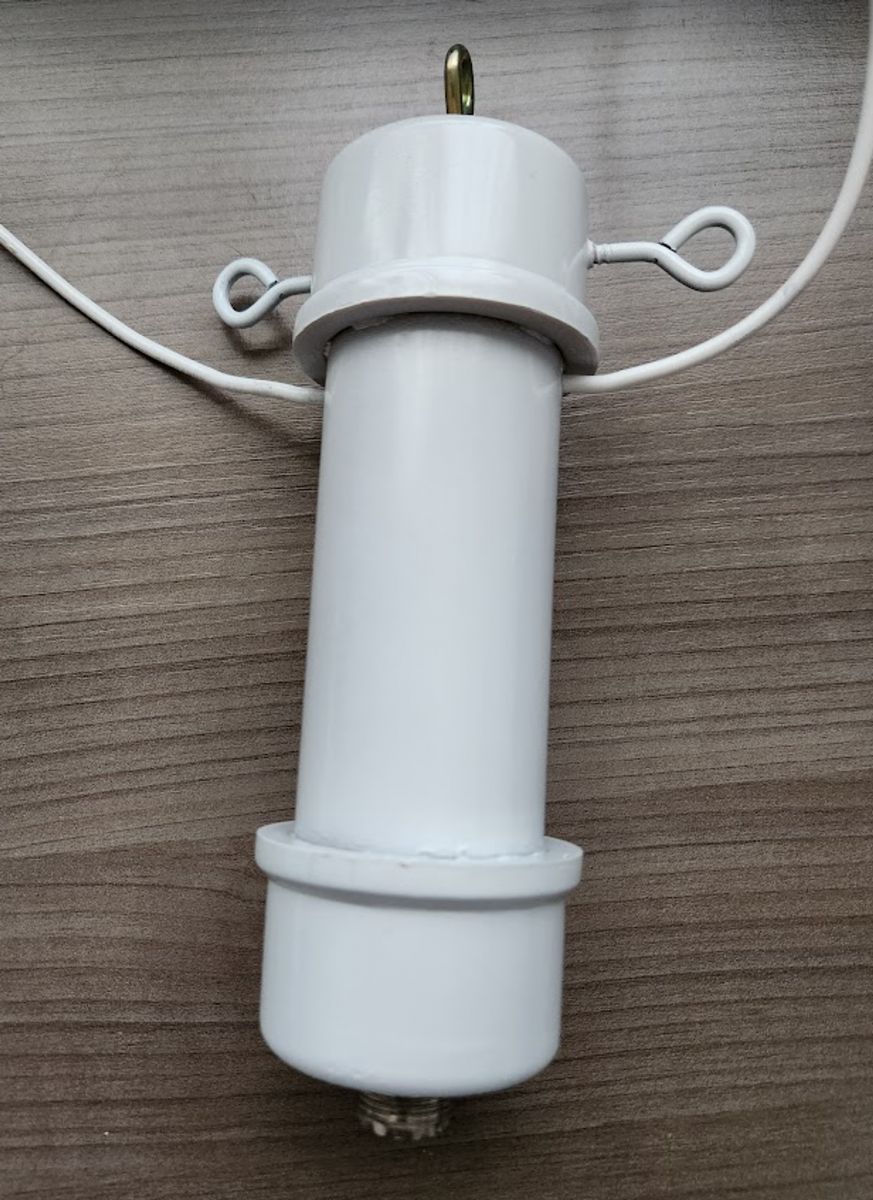

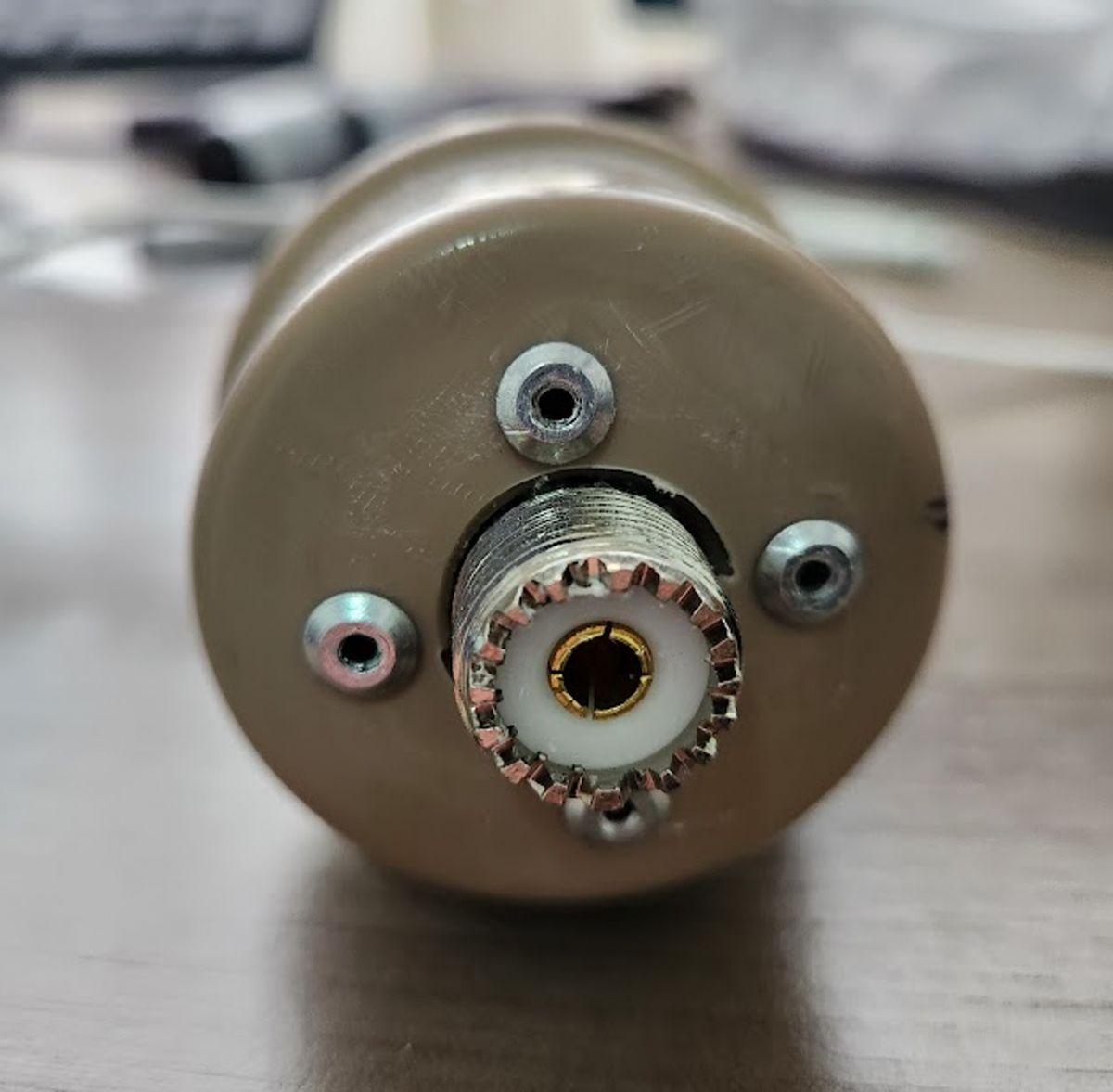

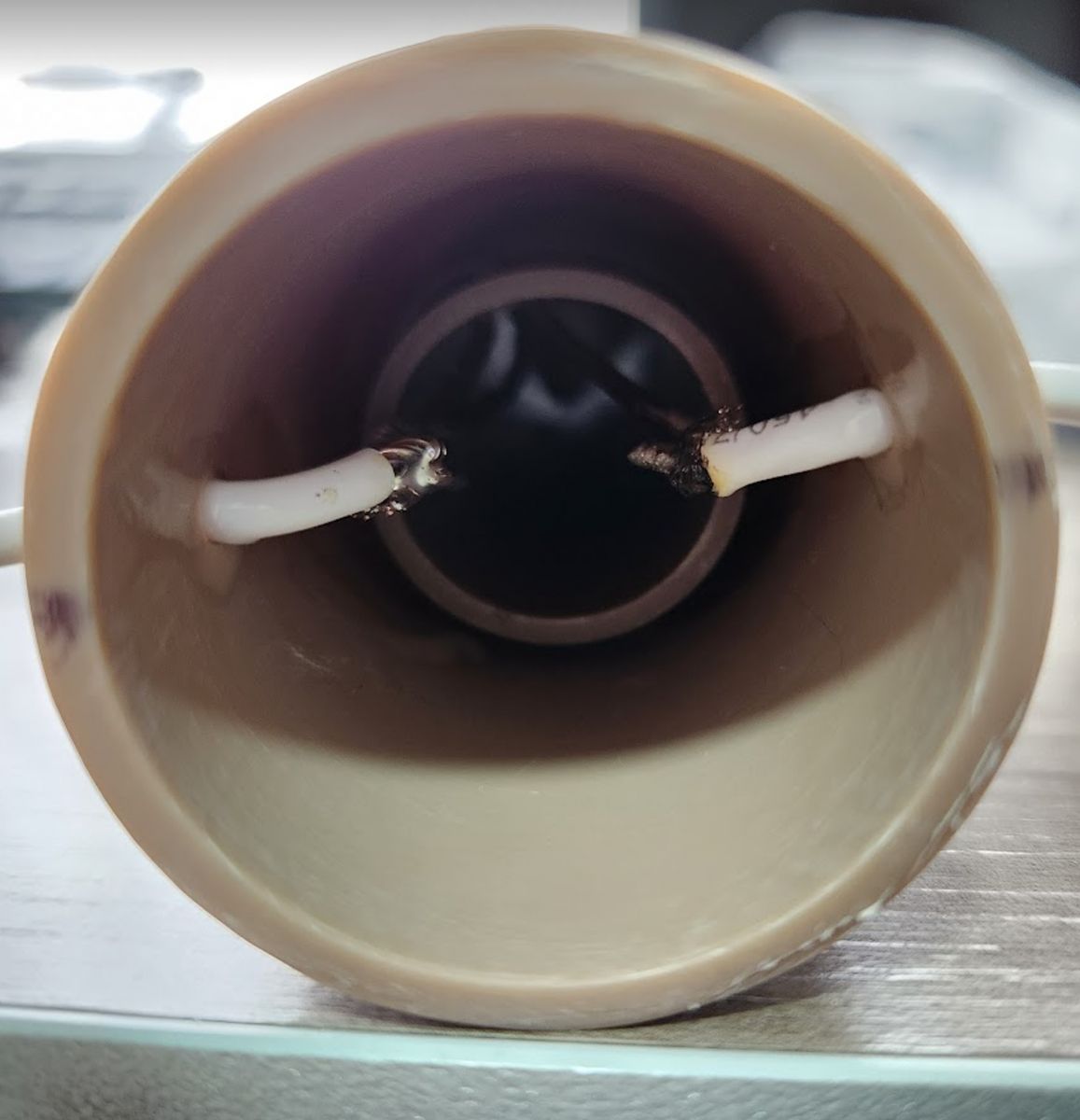

Für das Finish wurde ein PVC-Rohr mit 32 mm Durchmesser mit je einer Kappe an jedem Ende verwendet. Am unteren Ende wurde der UHF-Buchsenstecker montiert, oben Hakenschrauben, um den Balun aufzuhängen und die Antennenelemente zu befestigen.
