Cheap Yellow Display (CYD)

Das CYD (Board ESP32-2432S028R) ist ein ESP32-Modul mit 2,8″-Farb-TFT-Display und eingebautem Touchscreen, beliebt, weil es günstig und für Interface-Projekte komplett ausgestattet ist.

Es ist auf Marktplätzen wie AliExpress und Shopee zu sehr niedrigen Preisen für die gebotene Hardware leicht erhältlich.

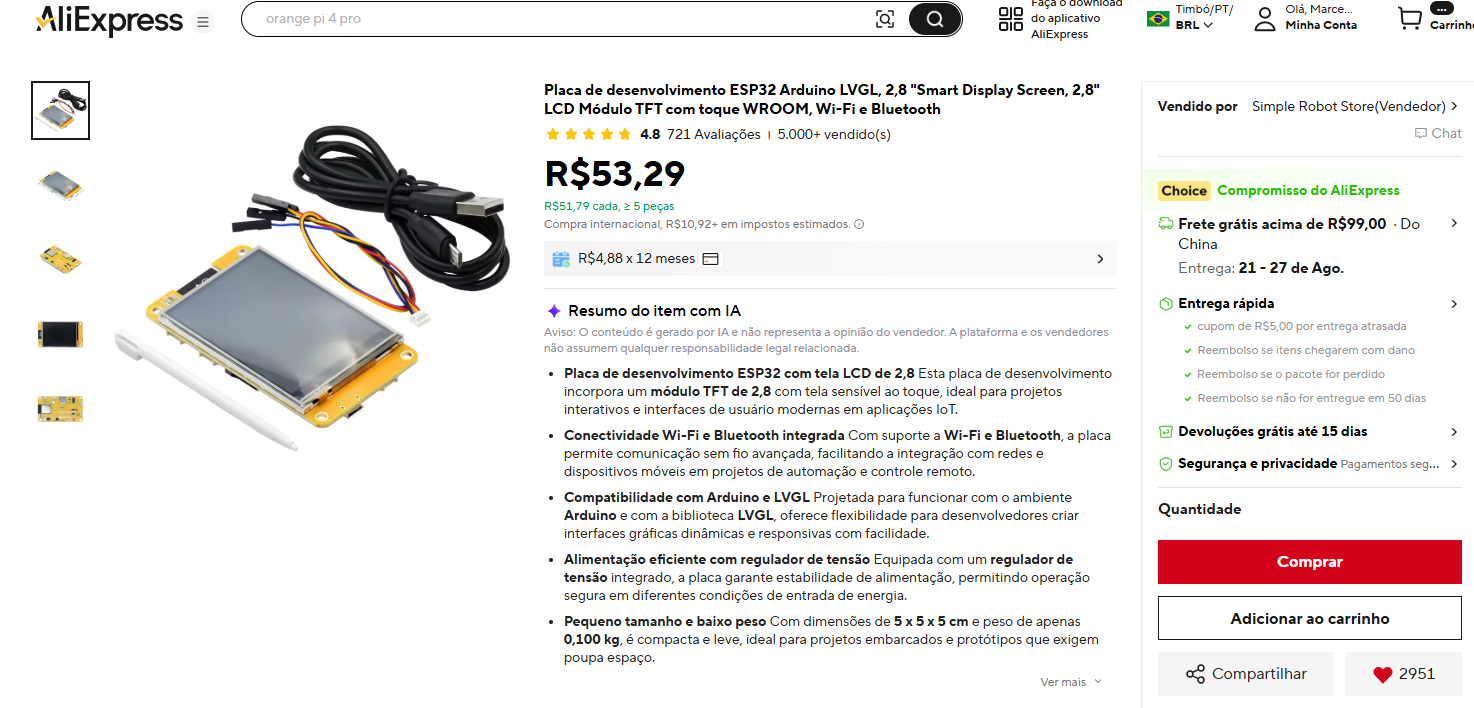

Angebot der Platine ESP32-2432S028R auf einem Marktplatz

Schaltplan

Stromversorgung, USB-Seriell-Wandler CH340C, AMS1117-Regler, LDR-Spannungsteiler, RGB-LED, Micro-SD-Karte und Flash:

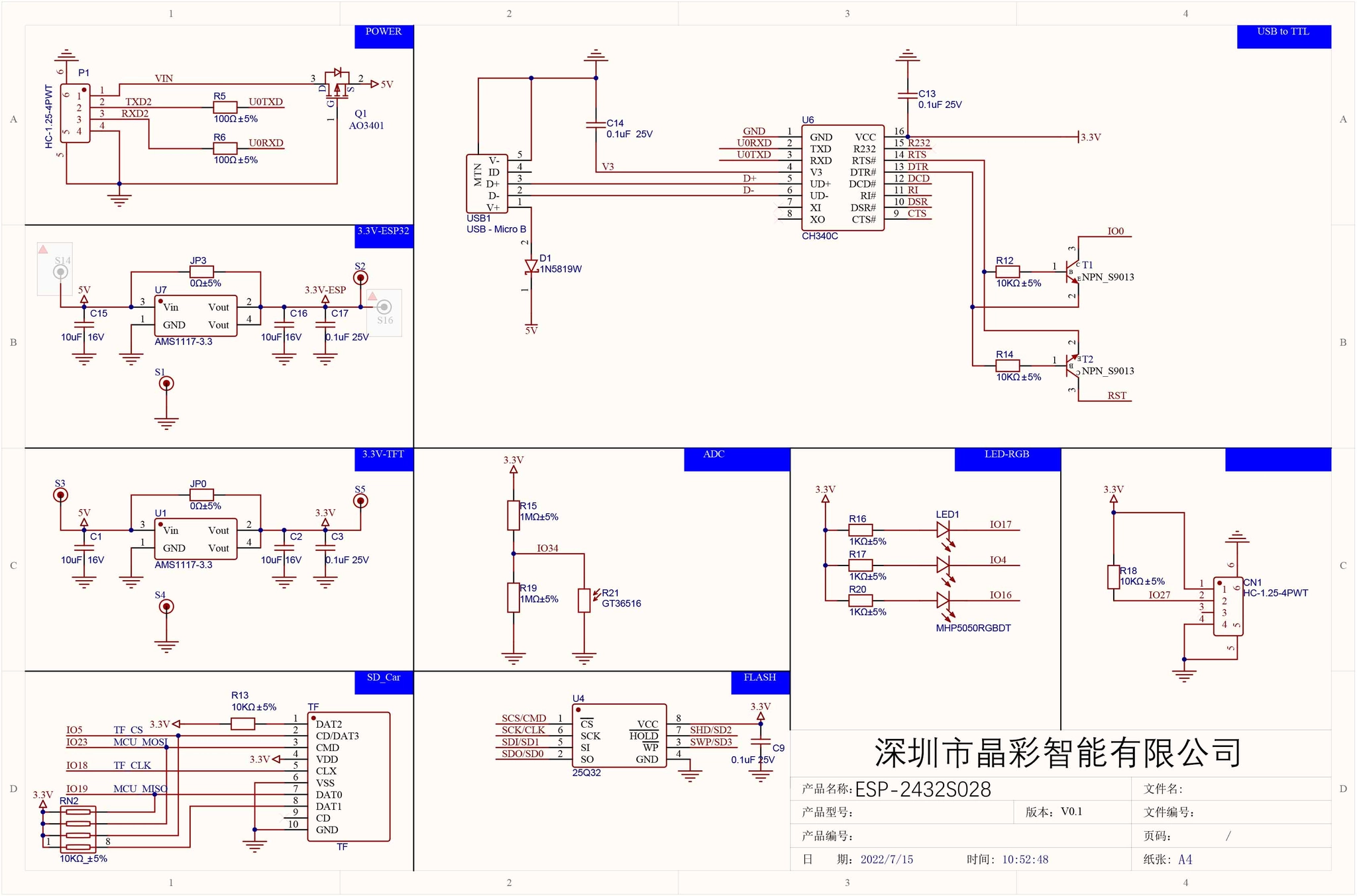

Schaltplan der Platine, Blatt 1

ESP32-WROOM-32, der 18-polige LCD-Anschluss, der Touch-Controller XPT2046 und der Audioverstärker:

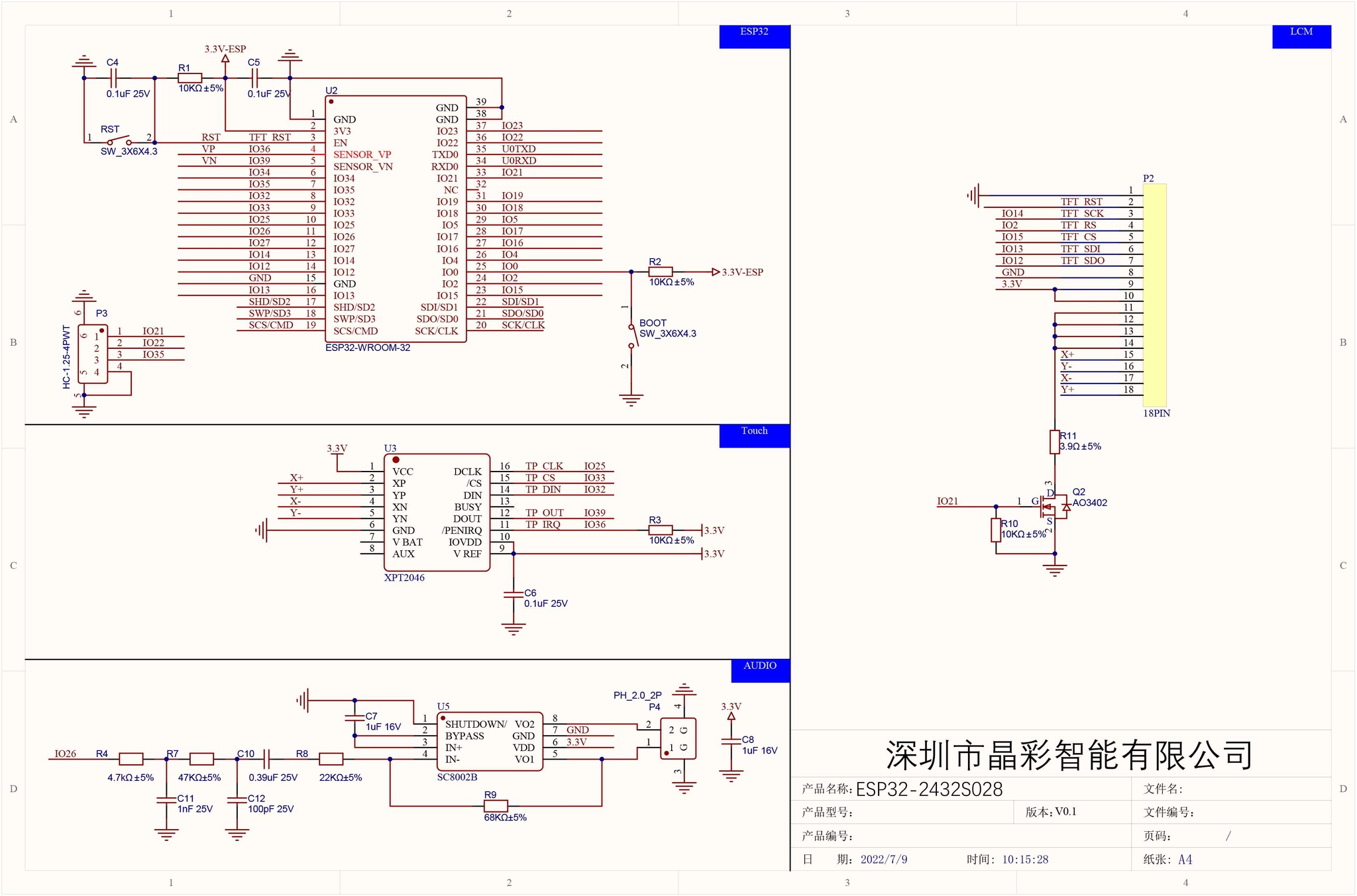

Schaltplan der Platine, Blatt 2

Pinbelegung

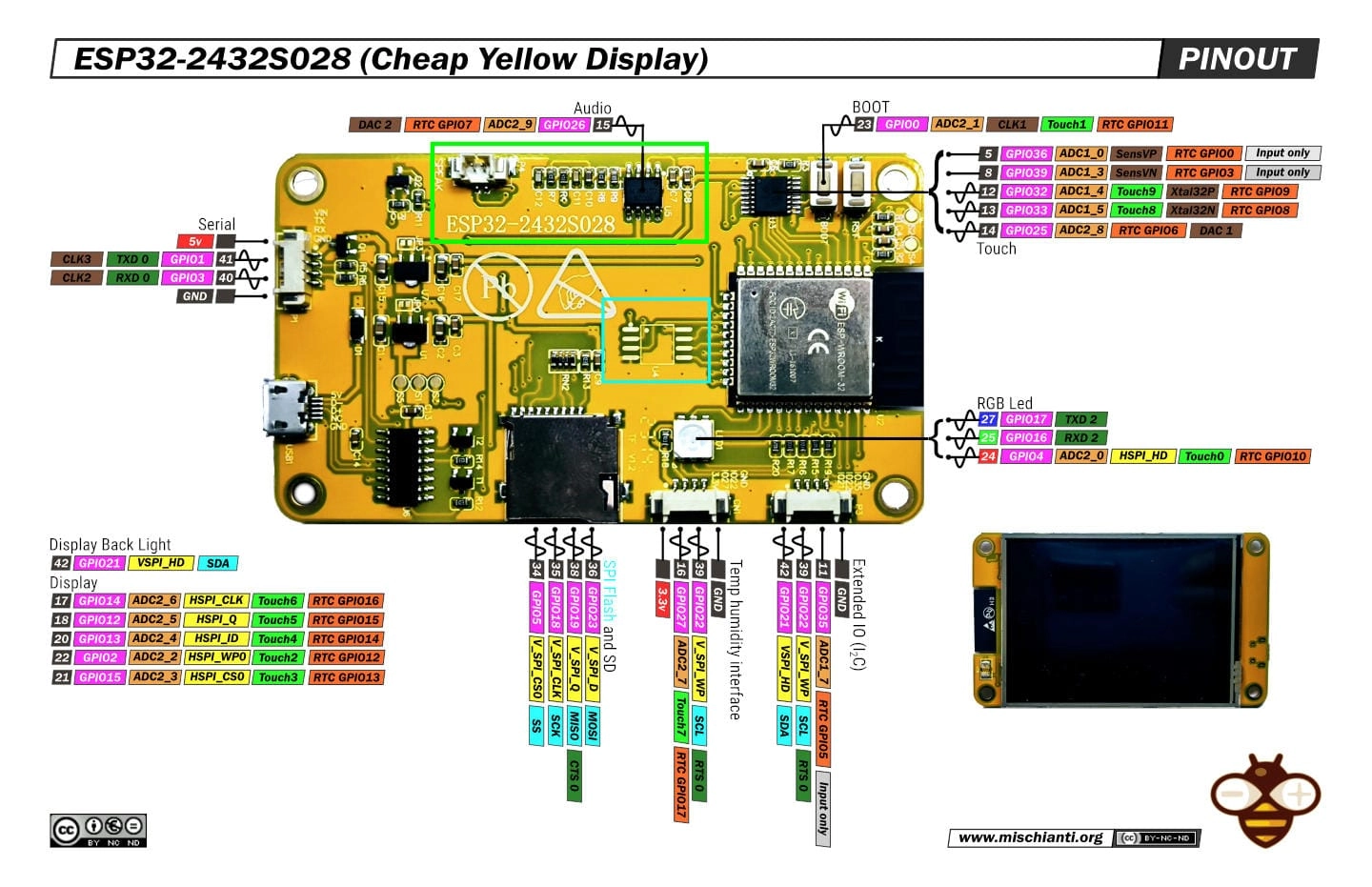

Pinbelegungsdiagramm des ESP32-2432S028

Abmessungen der Platine (78 × 42 mm PCB, Befestigungsbohrungen 4 mm vom Rand):

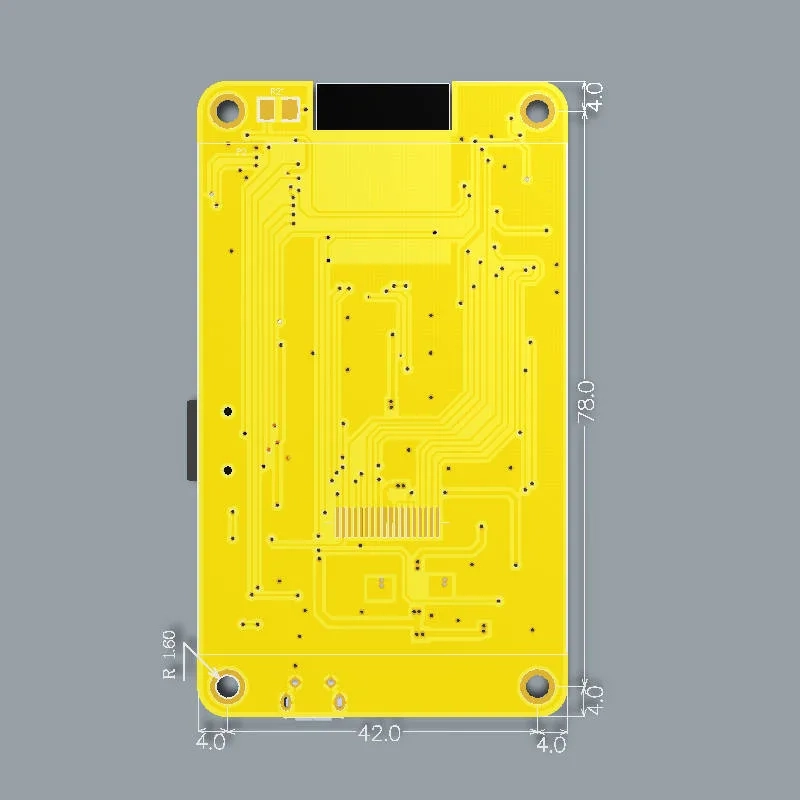

Technische Zeichnung mit den Abmessungen der Platine

Spezifikationen

KategorieDetails
MCUESP32-WROOM-32 (Dual-Core Xtensa LX6 @ 240 MHz, WLAN b/g/n + BT v4.2)
Flash / RAM4 MB QSPI-Flash, 520 kB SRAM
DisplayTFT 2,8″ 240 × 320 (ILI9341), 65.000 Farben, Hintergrundbeleuchtung an GPIO 21
TouchResistiv, Controller XPT2046 am VSPI-Bus
AudioKlasse-D-Verstärker PAM8002A mit 3 W, GPIO 26
SpeicherMicro-SD (bis 32 GB) am VSPI
Onboard-I/ORGB-LED (GPIO 4/16/17, aktiv Low), LDR (GPIO 34)
TastenBOOT (GPIO 0), RESET (Pin EN)
Freie GPIOs35 (nur Eingang), 22, 27 an den JST-Steckern
Stromversorgung5 V über Micro-USB, zwei LDOs AMS1117 @ 3,3 V
Typischer Verbrauch≈ 115 mA bei voller Helligkeit der Hintergrundbeleuchtung
Größe / Gewicht86 × 50 mm, ~50 g

Funktionsübersicht

BlockInterfaceESP32-PinsAnmerkungen
LCD (HSPI)SPI12 (MISO), 13 (MOSI), 14 (SCK), 15 (CS), 2 (DC)RST fest auf High
Touch (VSPI)SPI39 (MISO), 32 (MOSI), 25 (SCK), 33 (CS), 36 (IRQ)
Micro-SD (VSPI)SPI19 (MISO), 23 (MOSI), 18 (SCK), 5 (CS)Gemeinsam genutztes VSPI
AudioausgangDAC/PWM262-poliger JST
RGB-LEDGPIO4 (R), 16 (G), 17 (B)aktiv Low
LDRADC3410-Bit-ADC1
Freiliegende SteckerJST-P1 (UART), P3, CN1

Pinbelegung auf einen Blick

SteckerPinbelegungTypische Verwendung
P1 (UART)VIN – TX (1) – RX (3) – GNDFirmware-Flashen / serielle Konsole
P3GND – 35 (IN) – 22 – 21 (BL)Zusätzliche GPIOs; 21 meiden, falls Hintergrundbeleuchtung benötigt wird
CN1GND – 22 – 27 – 3V3Idealer I²C-Stecker (22=SCL, 27=SDA)
P426 – GNDLautsprecher
TastenBOOT (0), RESET (EN)Flash- und Reset-Steuerung
