50-MHz-Upverter mit dem TA7358 als Mischer

Als Basis dieses Upverters wurde das FM-Frontend TA7358 verwendet, das intern einen HF-Verstärker, einen Mischer und einen lokalen Oszillator bereitstellt. Als lokaler Oszillator wurde in diesem Projekt ein Modul mit fester Frequenz von 50 MHz gewählt.

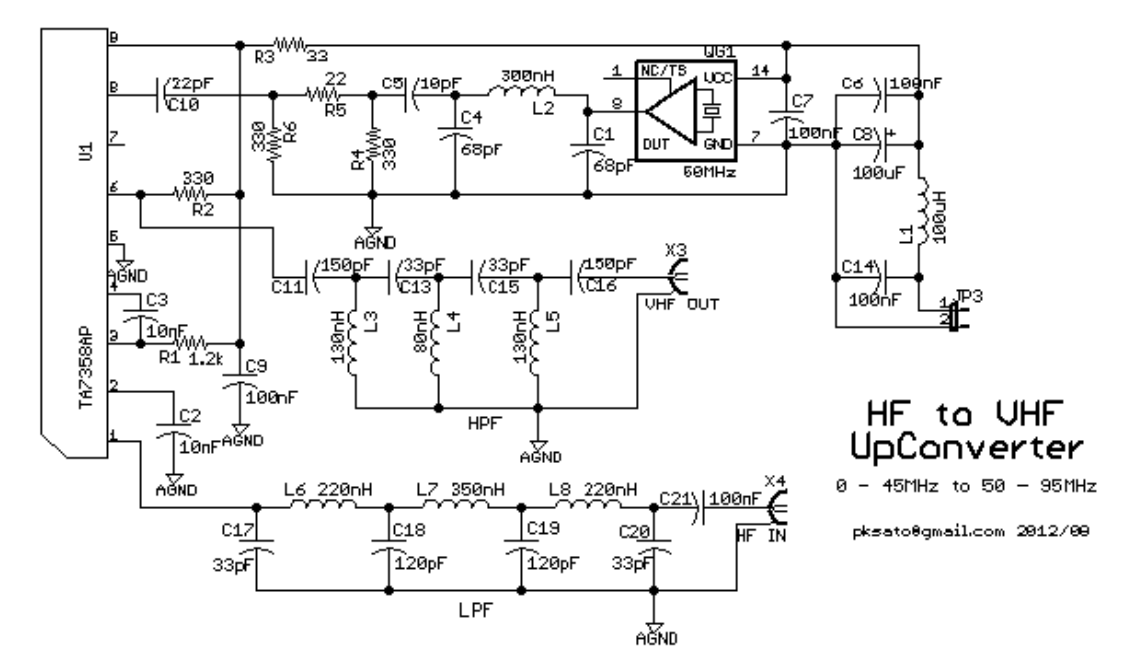

Schaltplan des HF-zu-VHF-Upverters mit dem TA7358

Die Versorgung erfolgt mit 5 V, direkt über den USB-Anschluss oder eine andere Quelle.

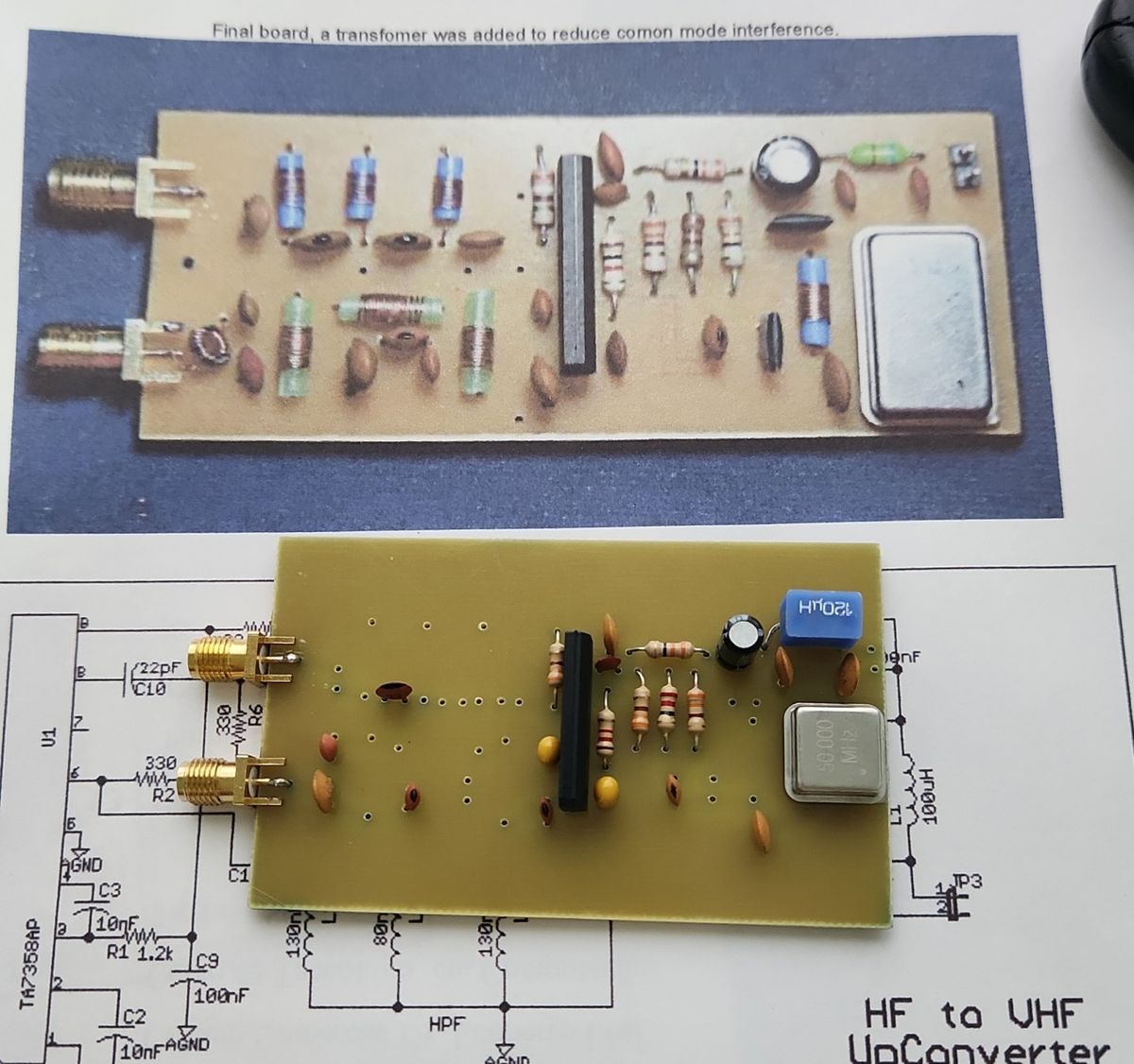

Geätzte Platine neben dem Referenzprojekt

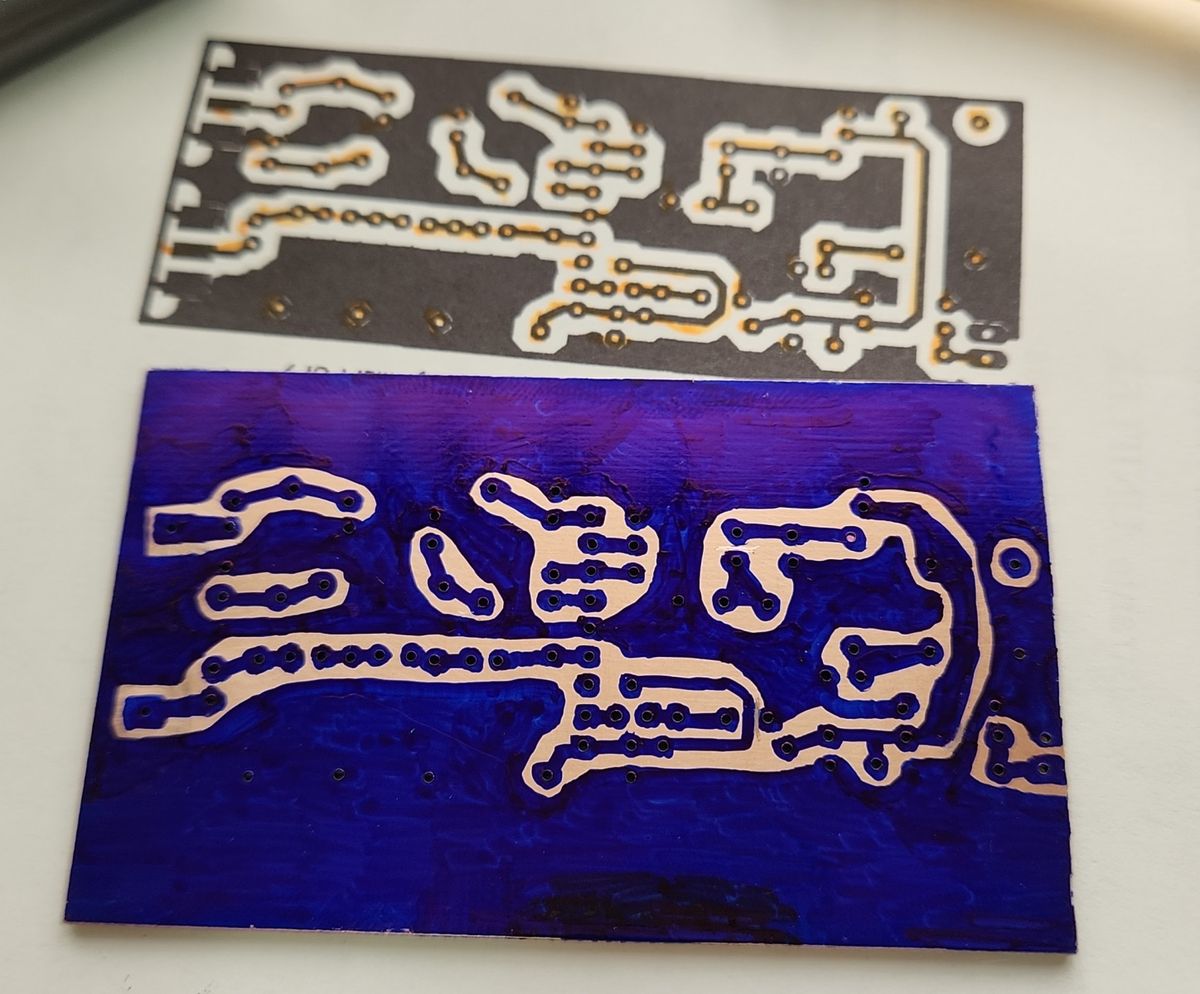

Gedrucktes Layout und für die Ätzung lackierte Platine

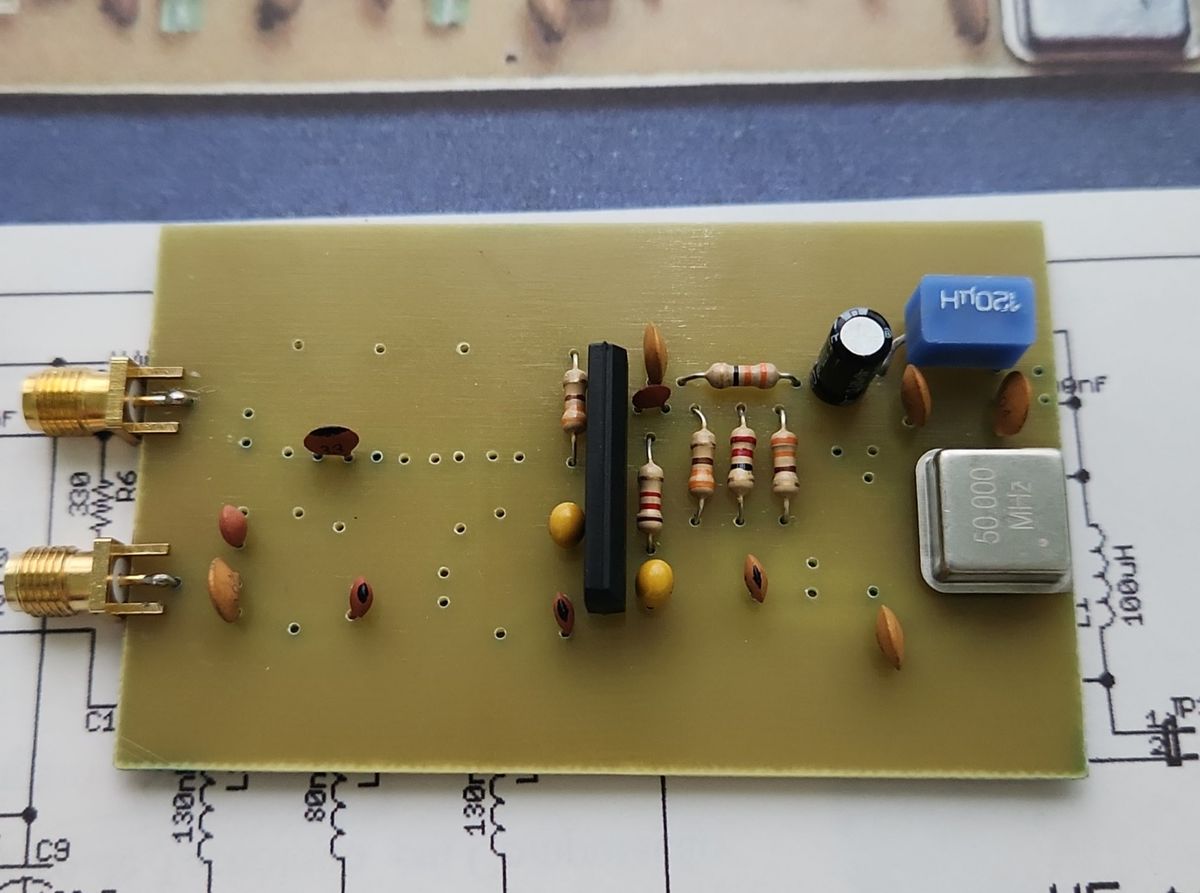

Platine mit den ersten gelöteten Bauteilen

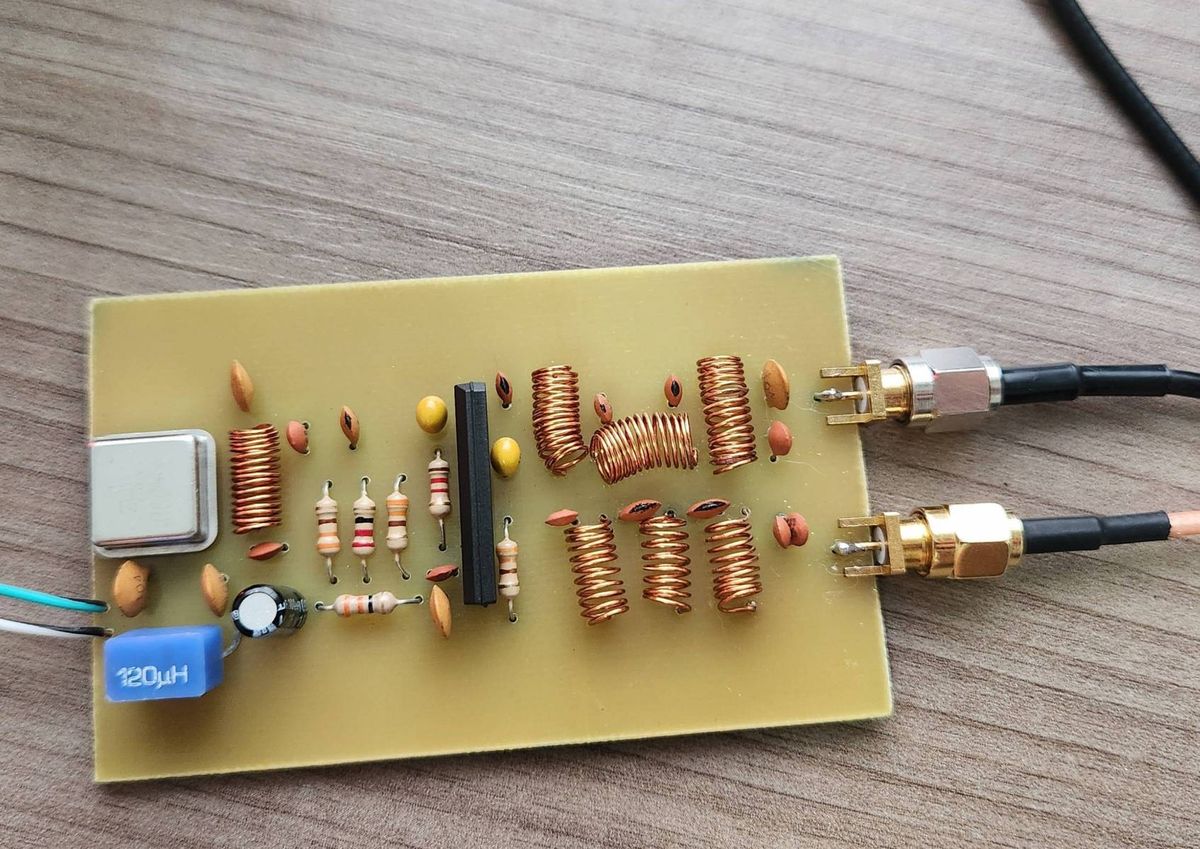

Fertige Platine, mit den Induktivitäten und SMA-Steckern

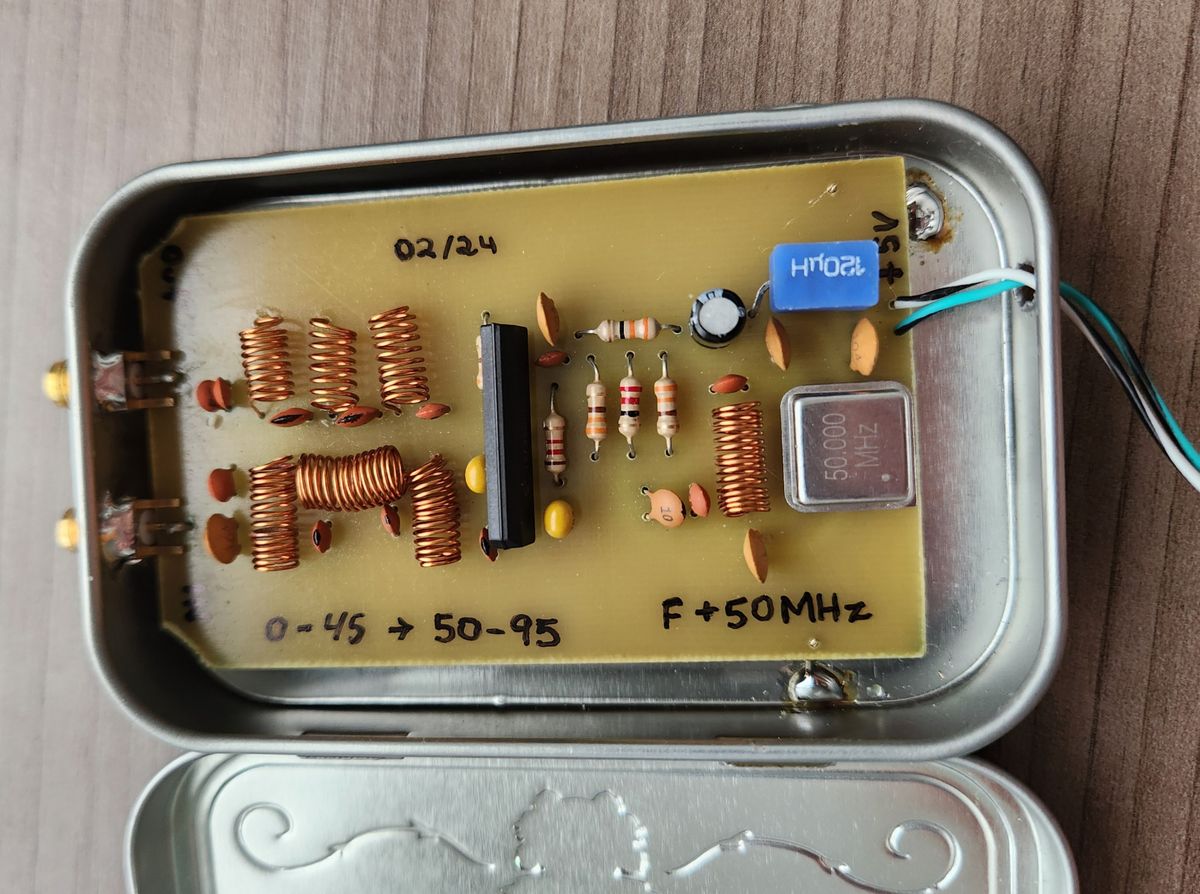

In der Dose montierte Platine, mit den Frequenzmarkierungen

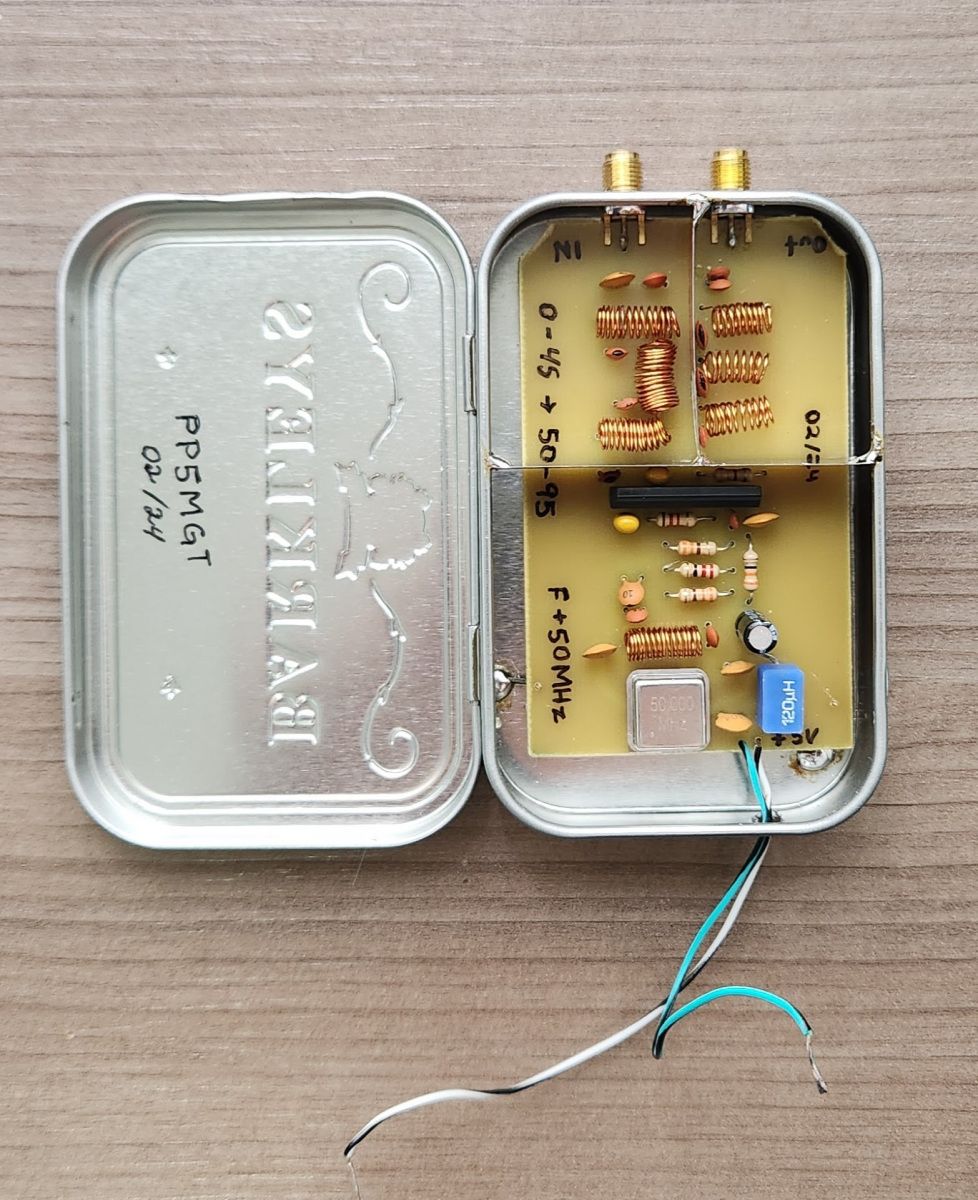

Geöffnete Dose, mit der Abschirmung zwischen den Stufen

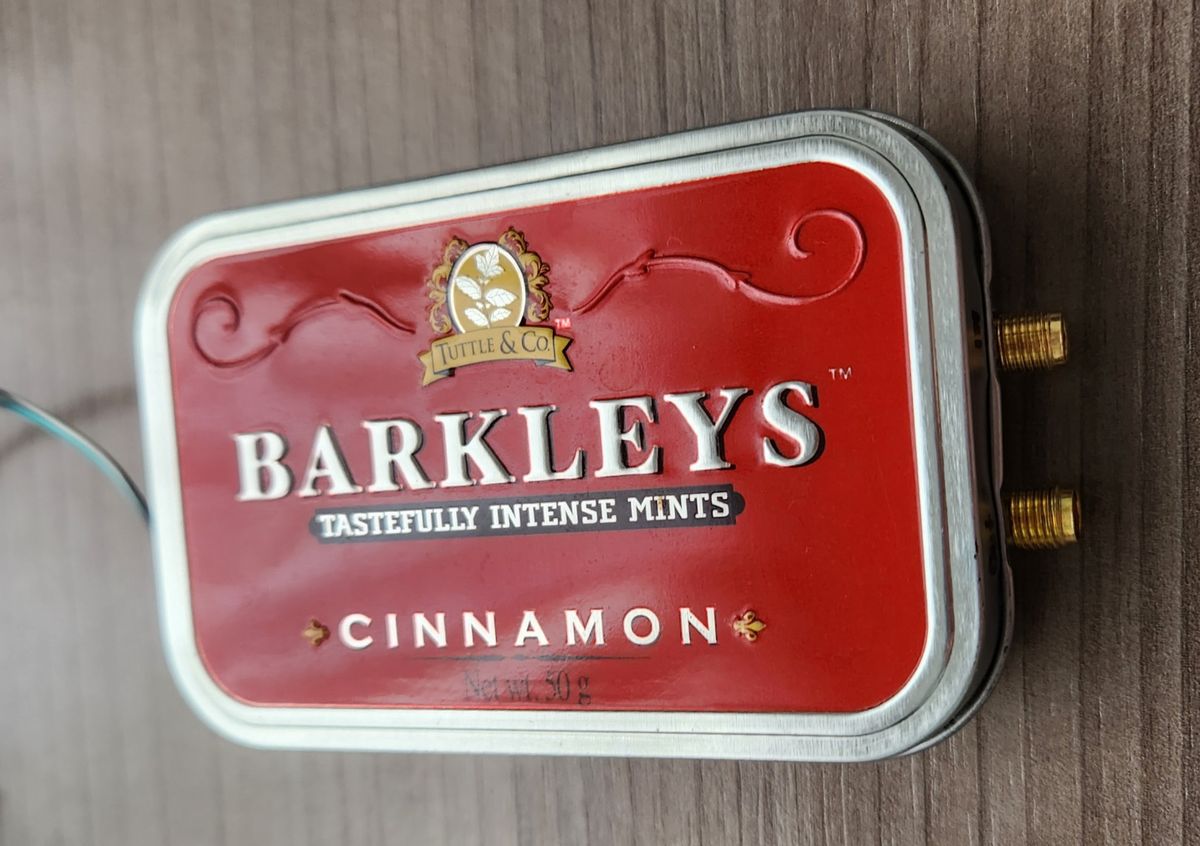

Geschlossene Barkleys-Dose, mit den SMA-Steckern

Für das Gehäuse wurde eine Barkleys-Bonbondose verwendet, die eine hervorragende Abschirmung und ein schönes Finish bietet.
