Ein SDR zum Empfang von Signalen bei Frequenzen von 24 MHz bis in den GHz-Bereich zu nutzen ist recht üblich (z. B. RTL2832 + R820), aber für HF gibt es nichts Dediziertes und Effizientes, nur Modi wie Direct Sampling. Um dieses Problem zu lösen, müssen wir die HF-Frequenz mithilfe eines Upverters auf VHF anheben.

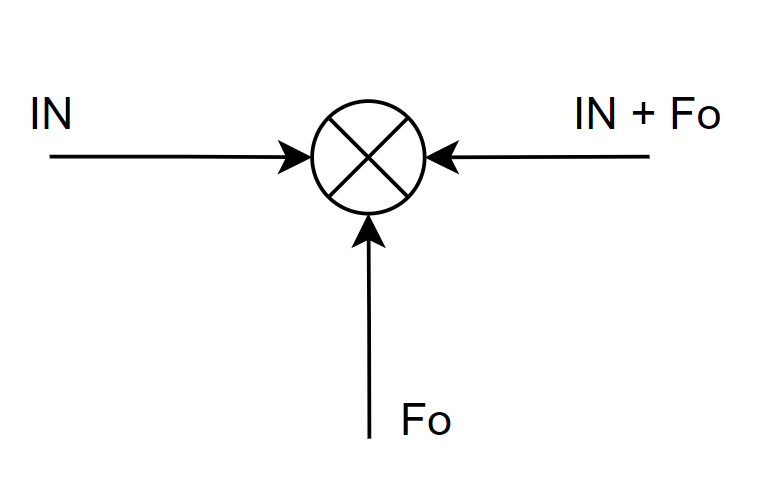

Für einen Upverter benötigen wir einen Mischer, der die Eingangsfrequenz mit der eines lokalen Oszillators addiert:

Mit einem Eingangssignal von 10 MHz und einem lokalen Oszillator von 50 MHz erhalten wir 60 MHz am Eingang des SDR.

Es gibt auch bereits kommerzielle Optionen mit eingebautem Upverter, wie den RTL-SDR V4.

Projekte

• 50-MHz-Upverter mit dem TA7358 als Mischer

Referenzen

• FUNCUBE UPCONVERTER (George Smart)
• Round-Up of RTLSDR Upconverter Choices
• Up-Converter NE602, pentru SDR dongle RTL2832 – FunCube (YO2LDK)
• Upconverter1v3 (GitHub)
• SDR HF UP CONVERTER (VK6YSF)
• Help with my DIY upconverter design (r/RTLSDR)
• Implementing a bias tee (Electrical Engineering Stack Exchange)
• The most fun $12 gadget ever: RTL2832+R820T USB software defined radio dongles (EEVblog)
• rtl-sdr sa612 upconverter (OSHWLab)
• Solderless (well, almost) homebrew electronic projects (PE2BZ)
• SDR-RTL Dongle Shortwave Up Converter (YouTube)
• 174: Using a mixer to listen to HF, shortwave, ham, etc. on RTL-SDR dongle (YouTube)
• 83: Basics of RF Mixers in Radio Receivers / Mixer Tutorial / Frequency Conversion (YouTube)
