ATU-100 – Antennentuner

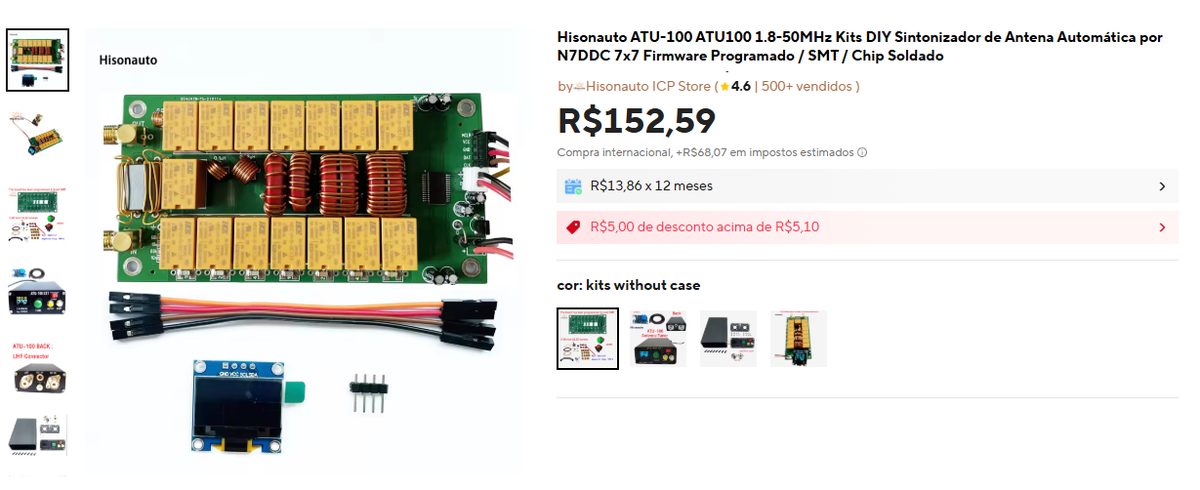

Als Alternative für ein HF-Funkgerät ohne eingebauten automatischen Antennentuner habe ich mir diesen Bausatz von AliExpress besorgt. Es gibt zahlreiche Angebote, vom vollständigen Bausatz mit allen Bauteilen bis hin zu einer fertig montierten Version in einem betriebsbereiten Metallgehäuse.

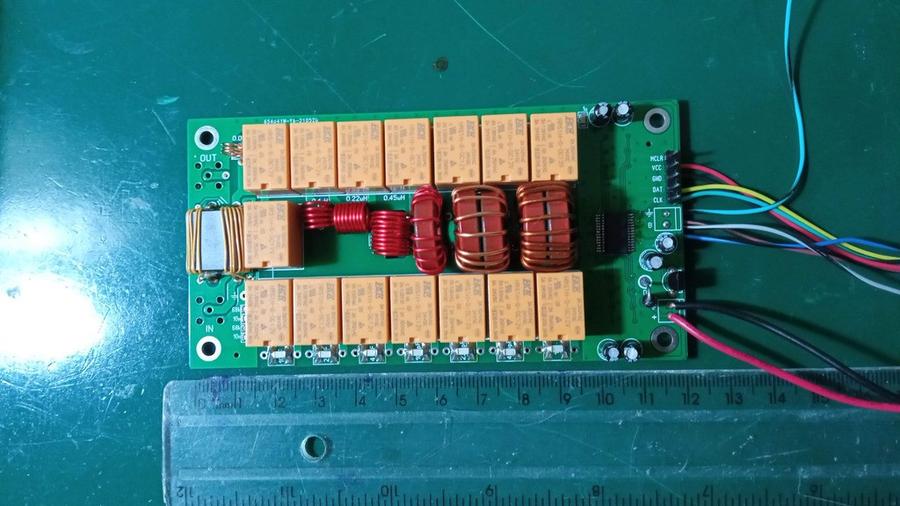

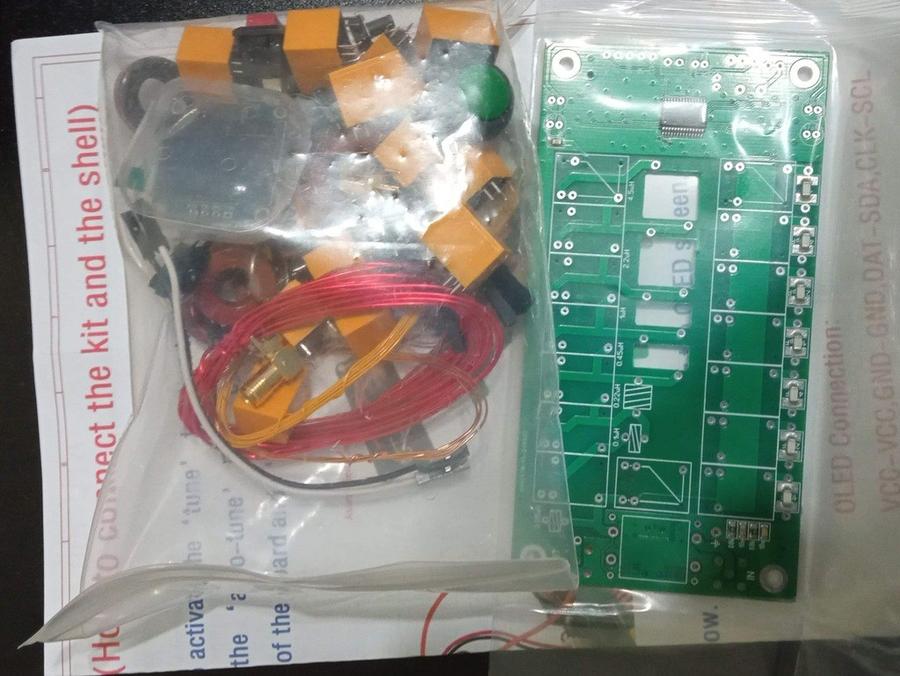

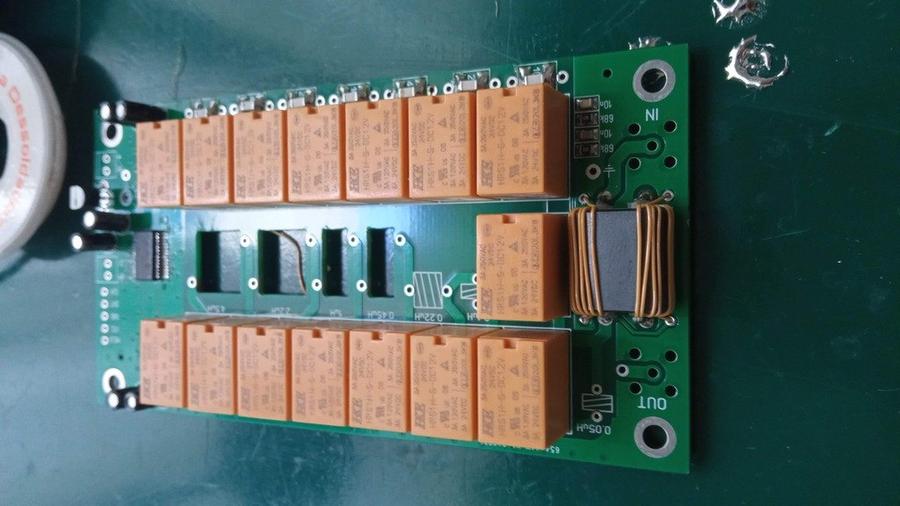

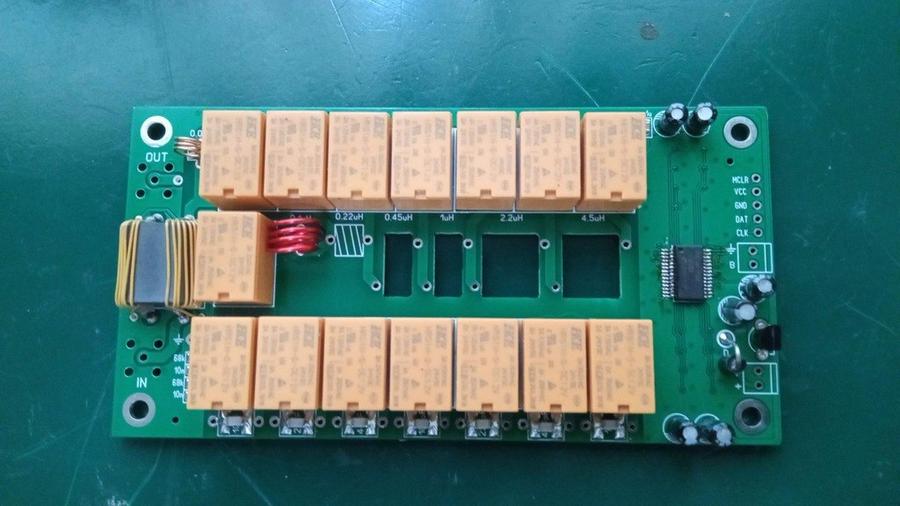

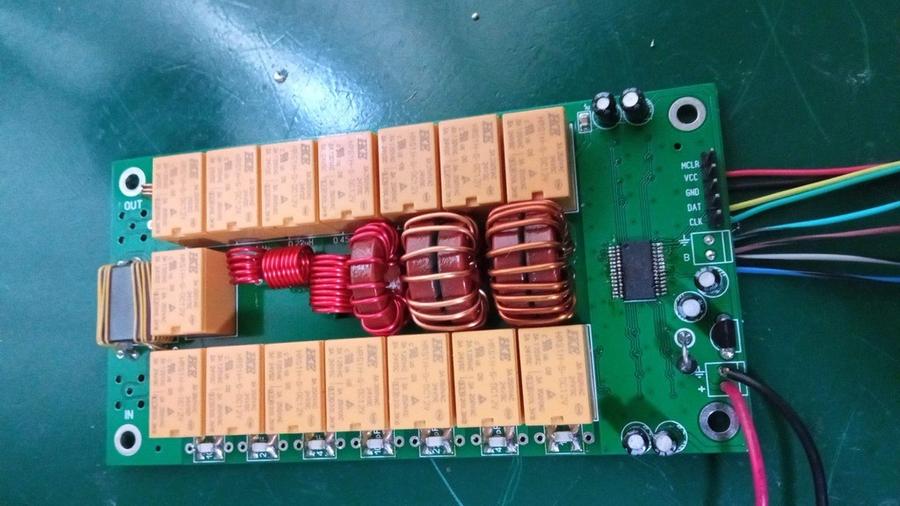

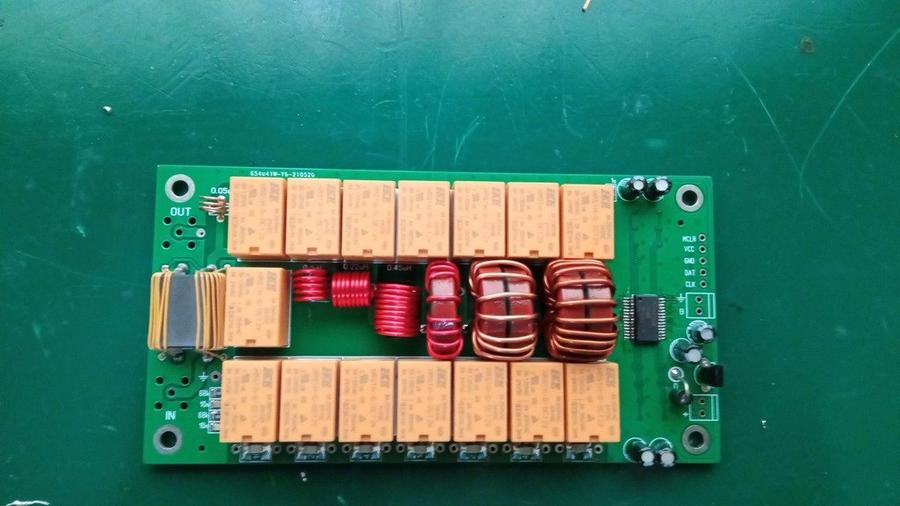

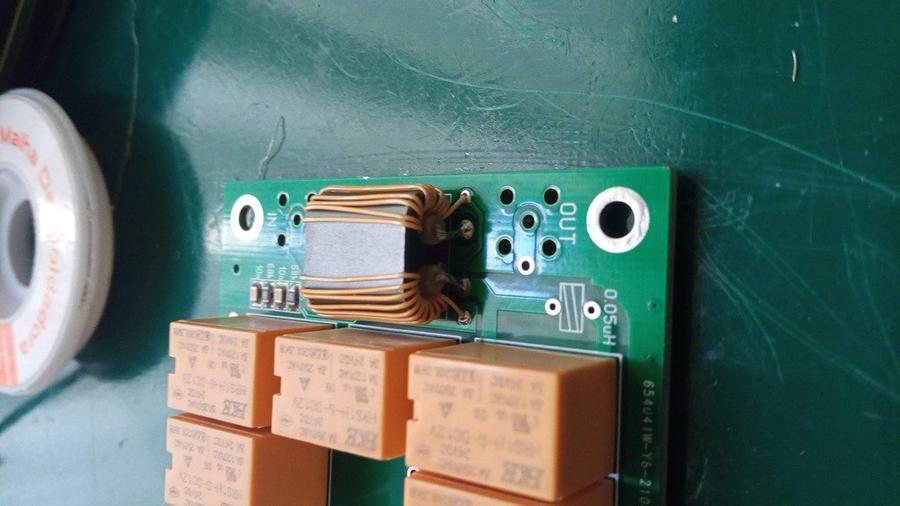

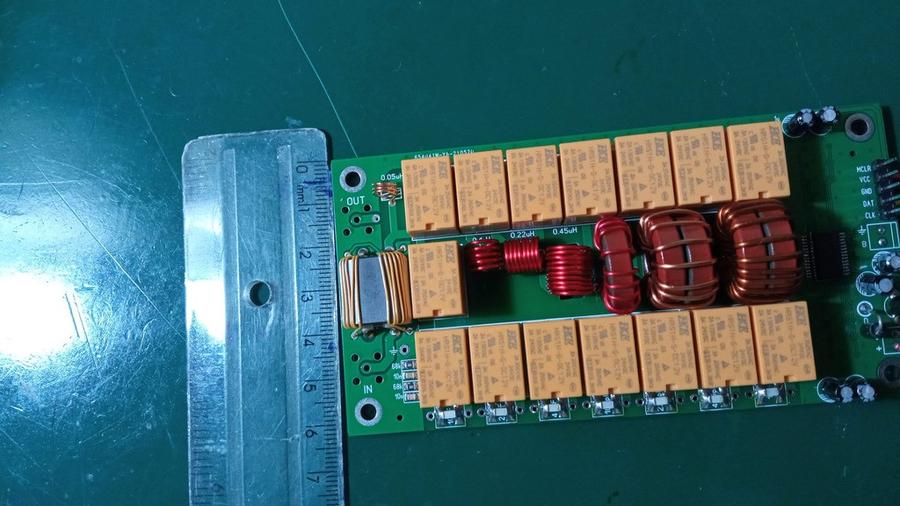

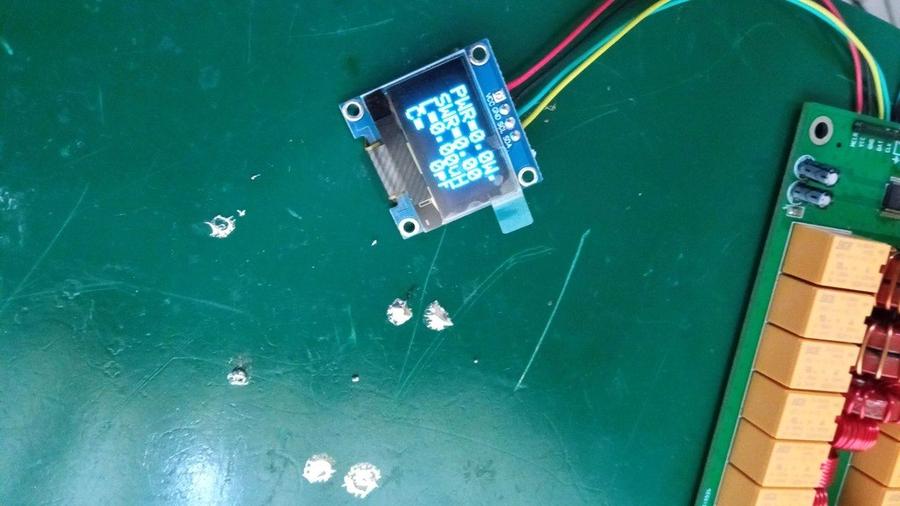

Da es sich um ein vollständig quelloffenes Open-Hardware-Projekt handelt, entwickelt von David Fainitski (N7DDC), habe ich mich für den Bausatz entschieden (Bilder unten) und die elektronischen Bauteile sowie die Induktivitäten auf der Platine bestückt.

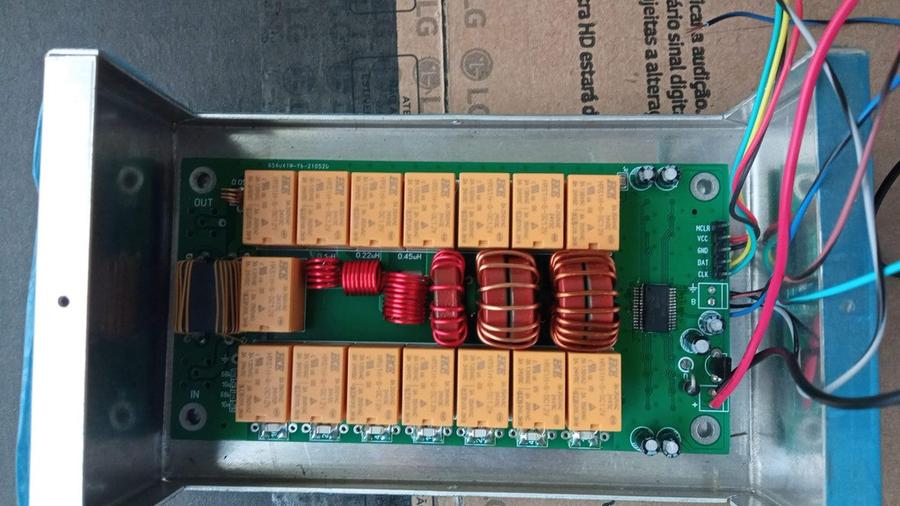

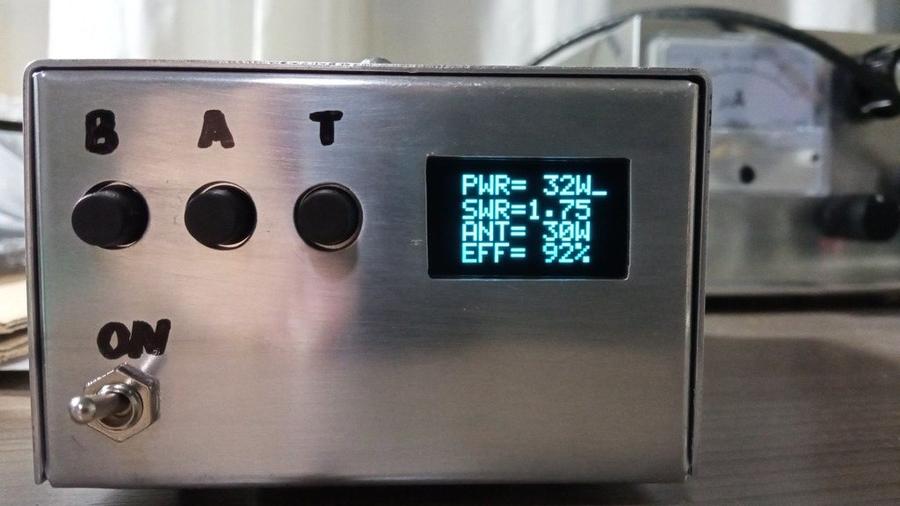

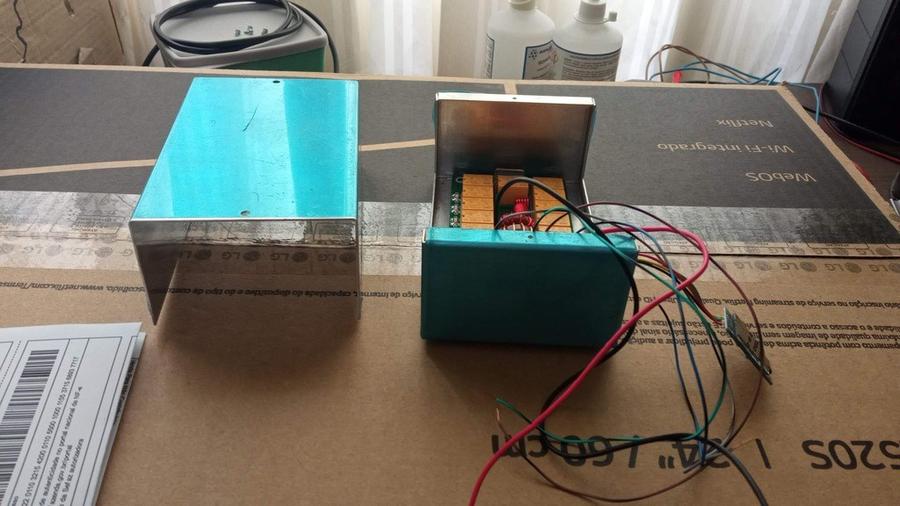

Der Aufbau ist relativ einfach und erfordert keinerlei Abgleich, sofern man sich an die dem chinesischen Bausatz beiliegende Anleitung und die auf GitHub verfügbare Dokumentation hält. Für die Unterbringung der Schaltung habe ich ein Aluminiumgehäuse verwendet, um jede HF-Abstrahlung zu vermeiden.

Es wurden mehrere Abstimmtests erfolgreich durchgeführt, wobei sich nur eine leichte Erwärmung der Induktivitäten zeigte, wenn über längere Zeit mit 100 W in FT8 gearbeitet wurde. Eine mögliche Verbesserung wäre der Kauf von Ringkernen zuverlässiger Herkunft (die chinesischen Kerne im Bausatz entsprechen nicht genau den Spezifikationen) oder die Verwendung von Luftspulen.
