Kunstlast (Dummy Load)
Ein wichtiges Zubehörteil für die Werkbank oder die Station, zum Abgleich und Testen eines Senders.
Version 50 Ω x 250 W

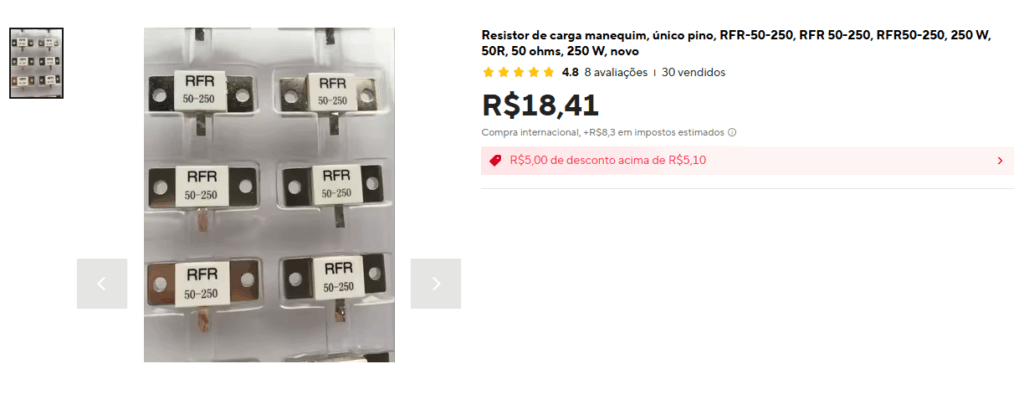

Dies war die erste Kunstlast, die ich gebaut habe, unter Verwendung von Berylliumoxid-Widerständen — das Ergebnis war bis in den VHF-Bereich hervorragend. Diese Widerstände sind bei AliExpress leicht und zu einem sehr günstigen Preis erhältlich.

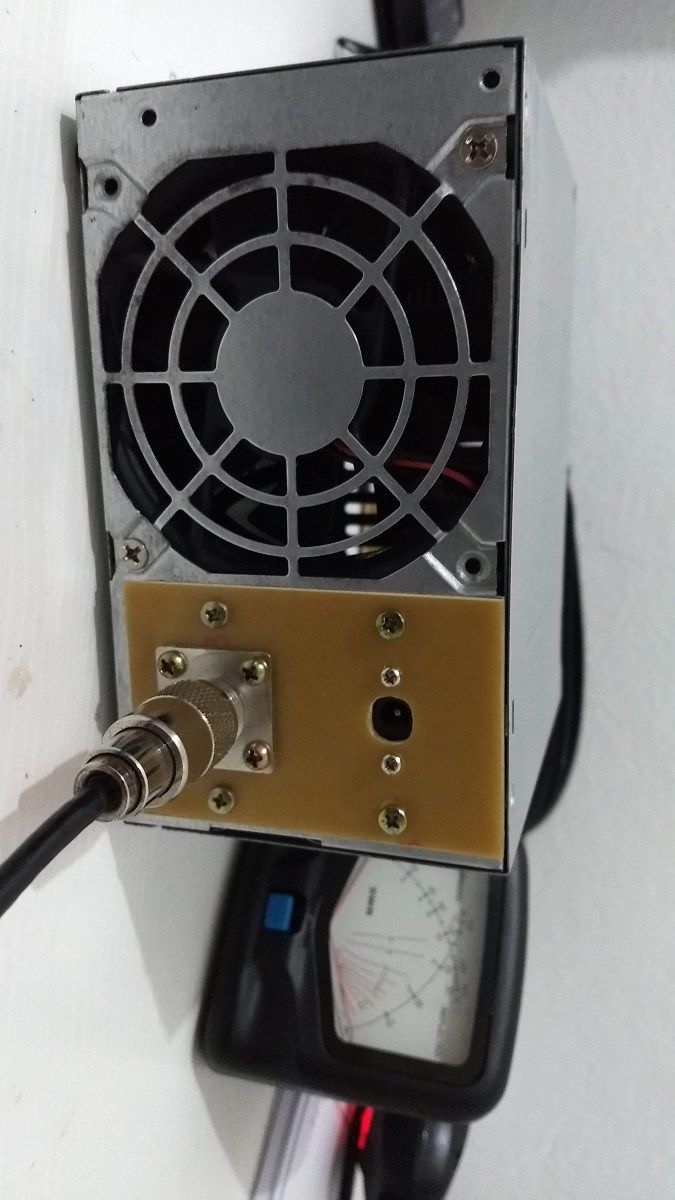

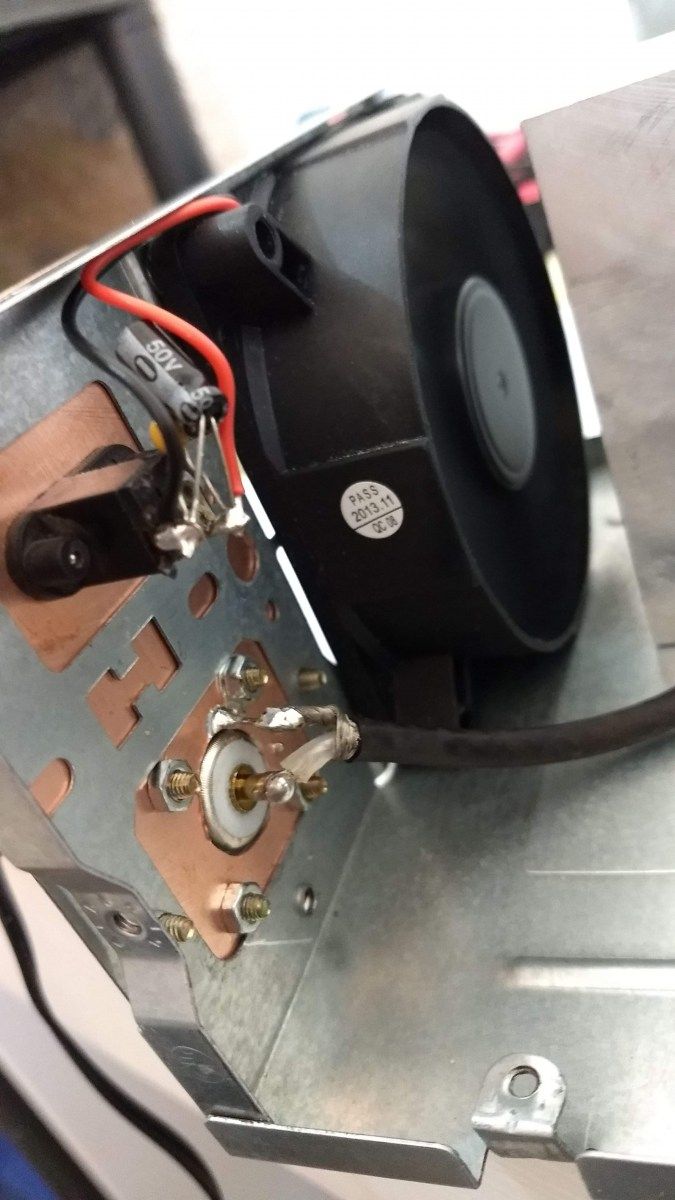

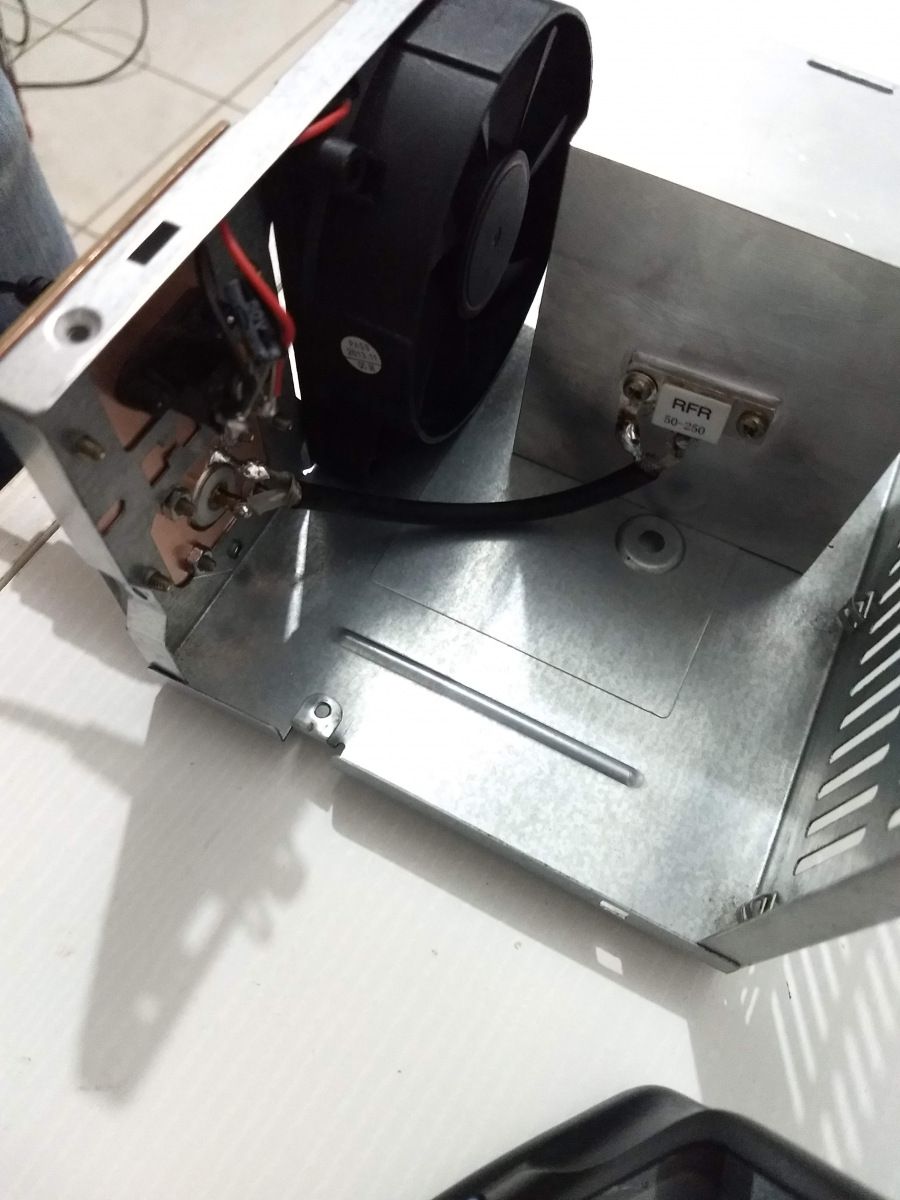

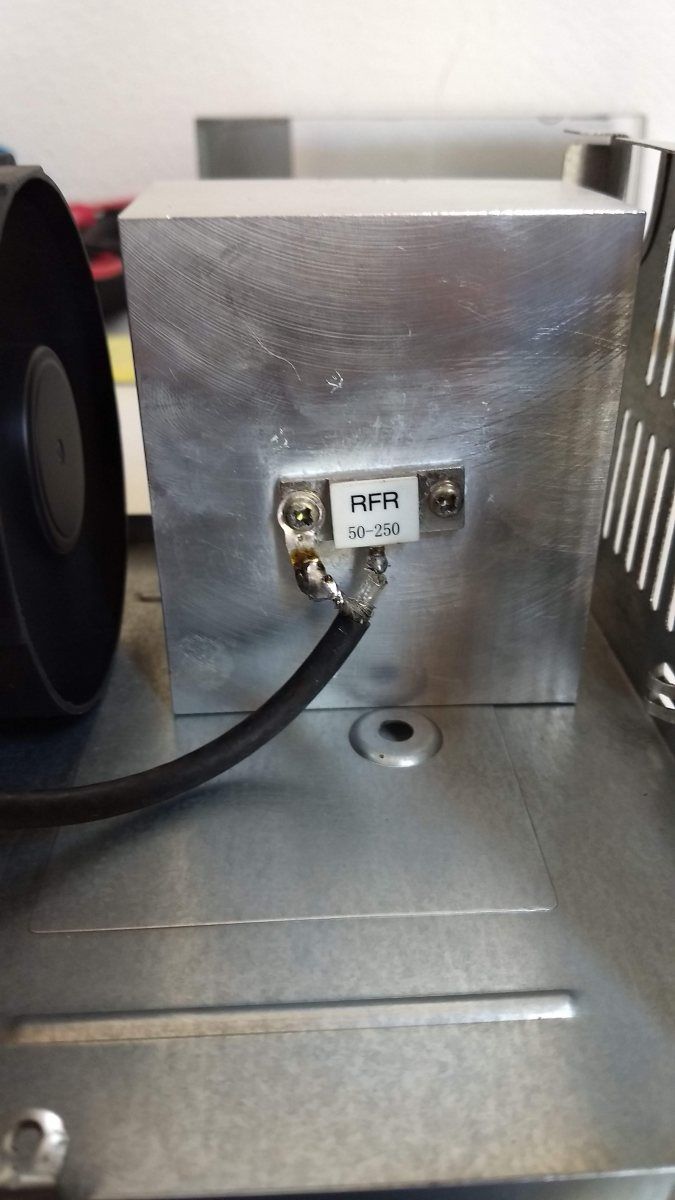

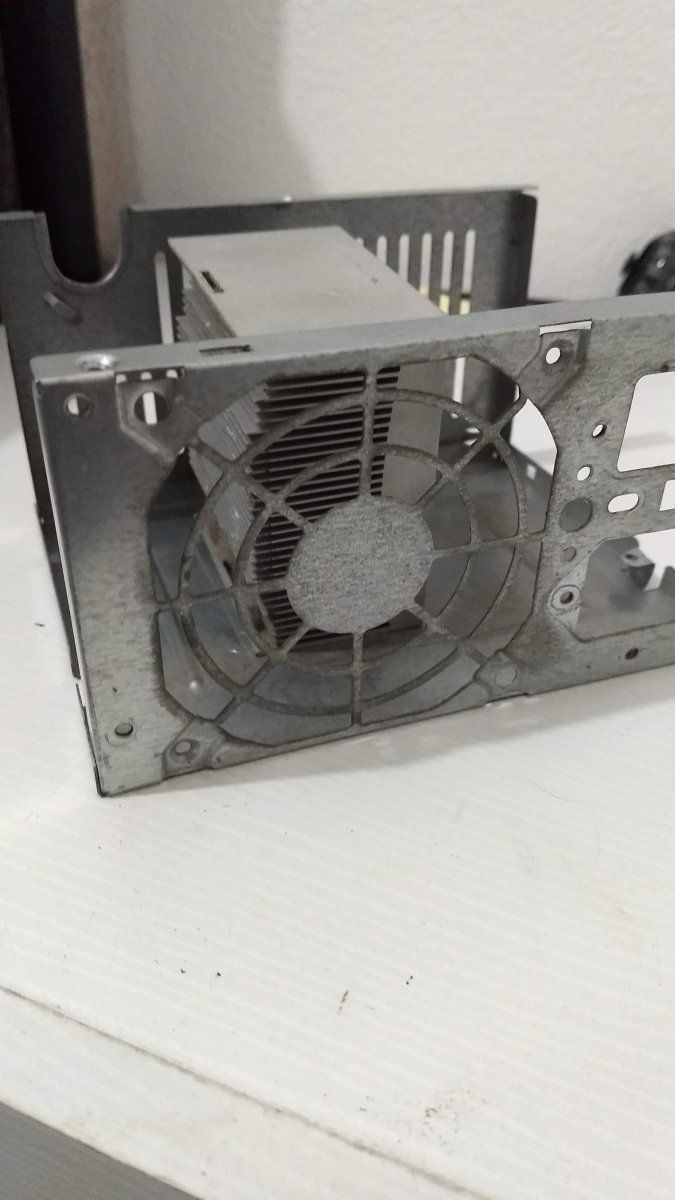

Für den Aufbau wurden das Gehäuse eines ATX-Netzteils und der Kühlkörper eines AMD-Prozessors verwendet, beide aus der Bastelkiste. Der Lüfter erwies sich als notwendig für Tests mit Dauerträger über längere Zeit; bei 100 W blieb die Last mit laufender Belüftung kühl.
Version 100 Ω x 250 W und 150 Ω x 250 W
Diese Version entstand aus der Notwendigkeit, Geräte zu testen und abzugleichen, die ein SWR von 1:2 (100 Ω) oder 1:3 (150 Ω) erfordern, ohne komplexe Impedanzen einzubringen — also eine rein ohmsche Last.

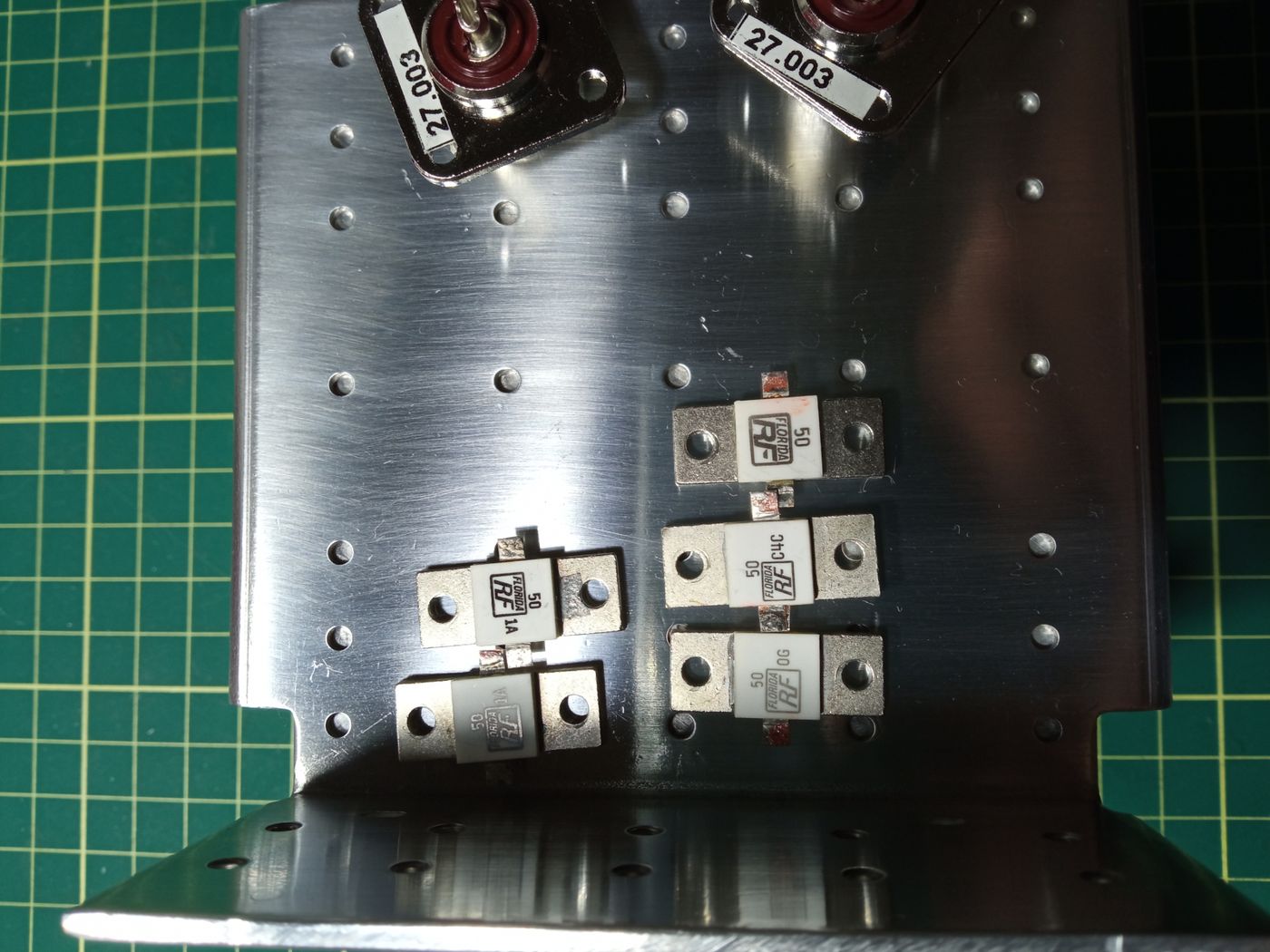

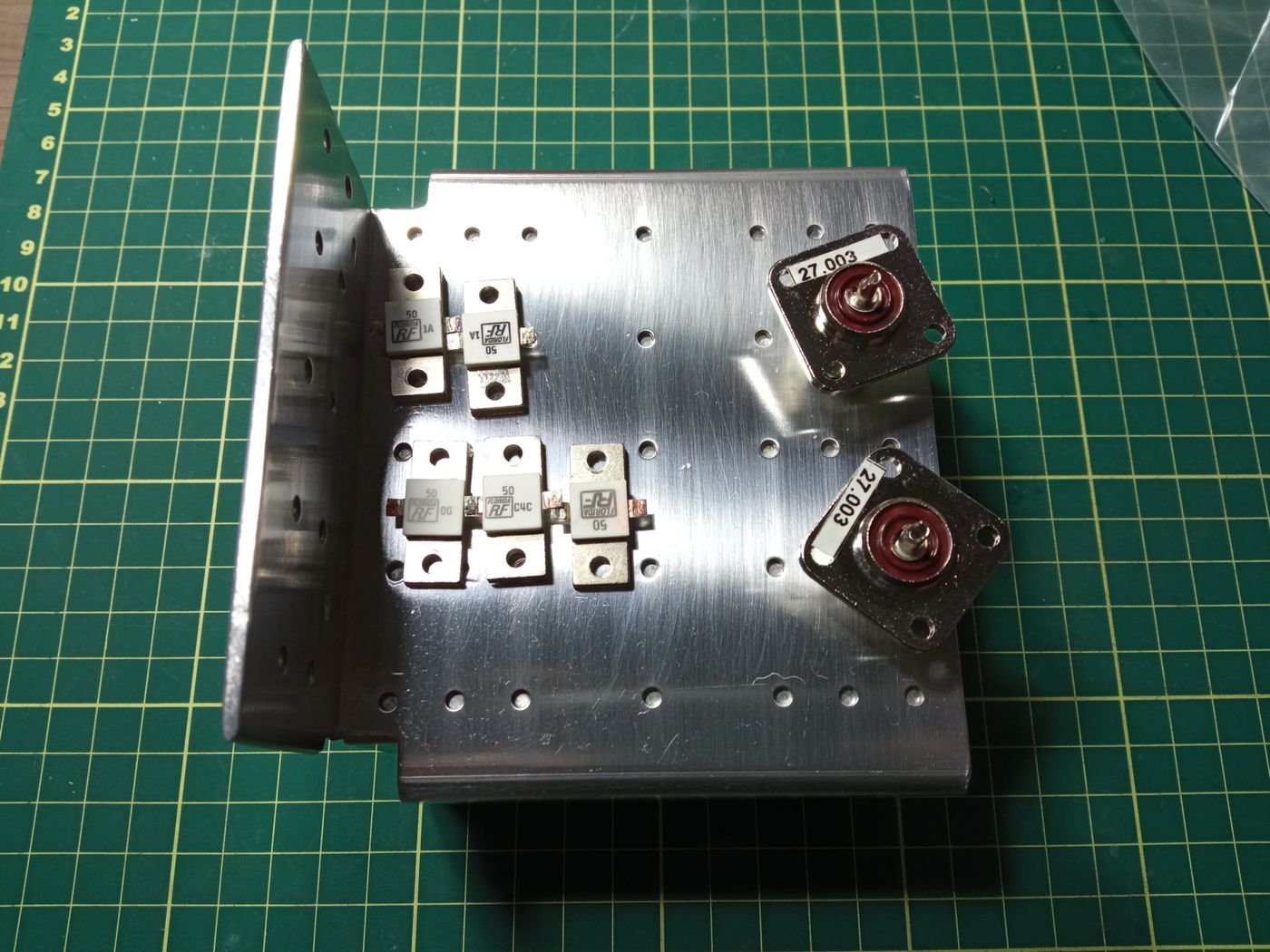

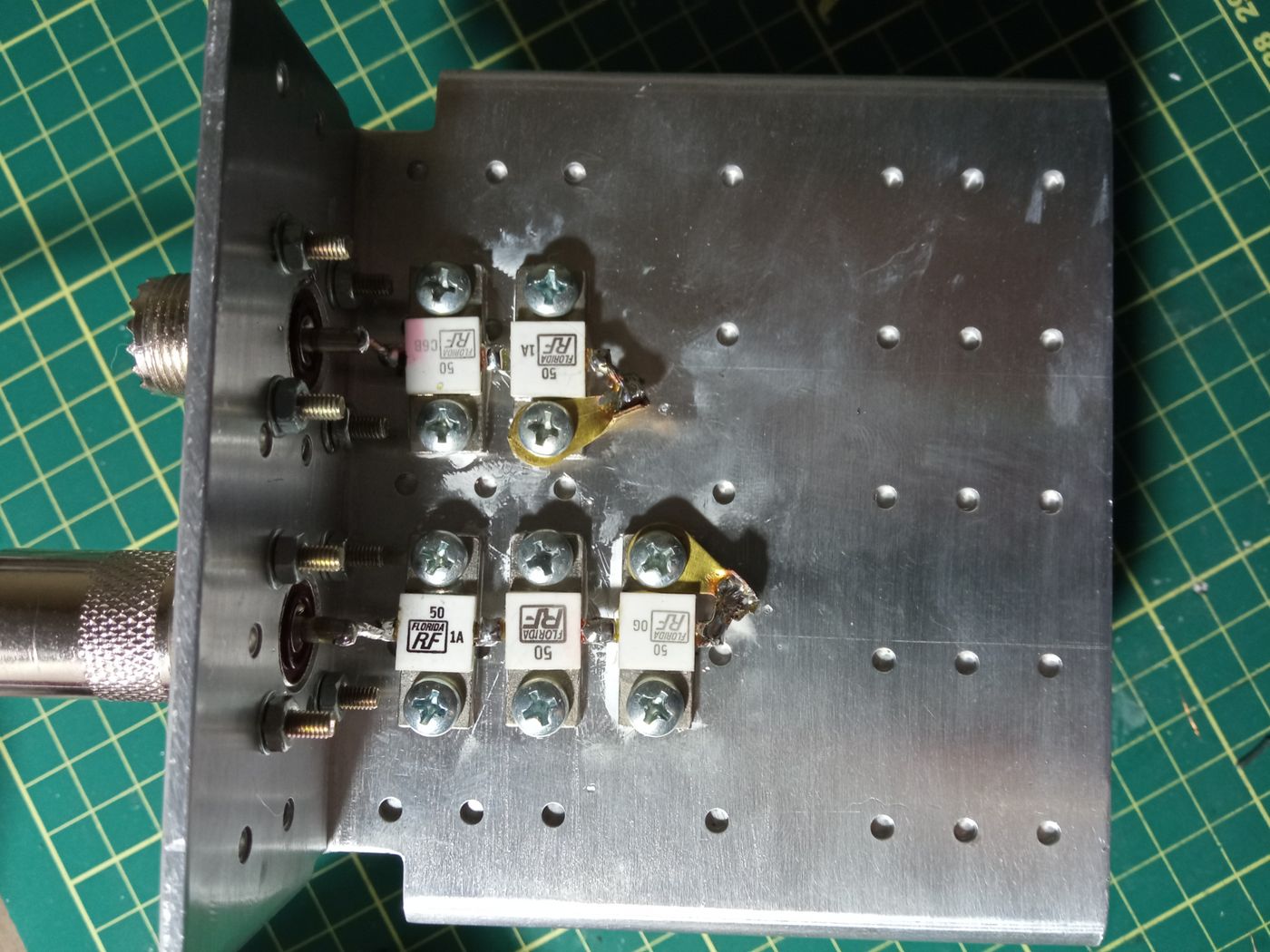

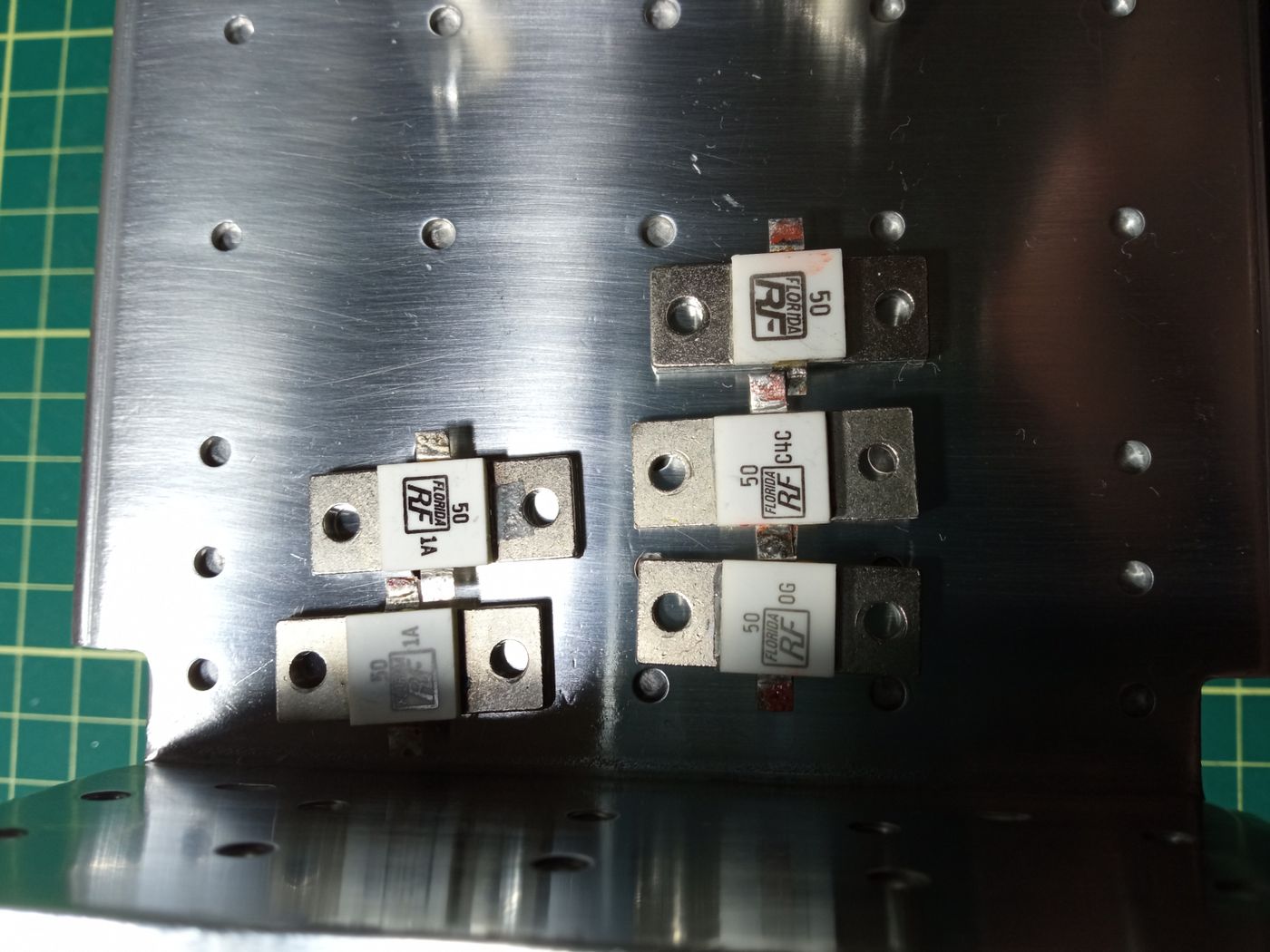

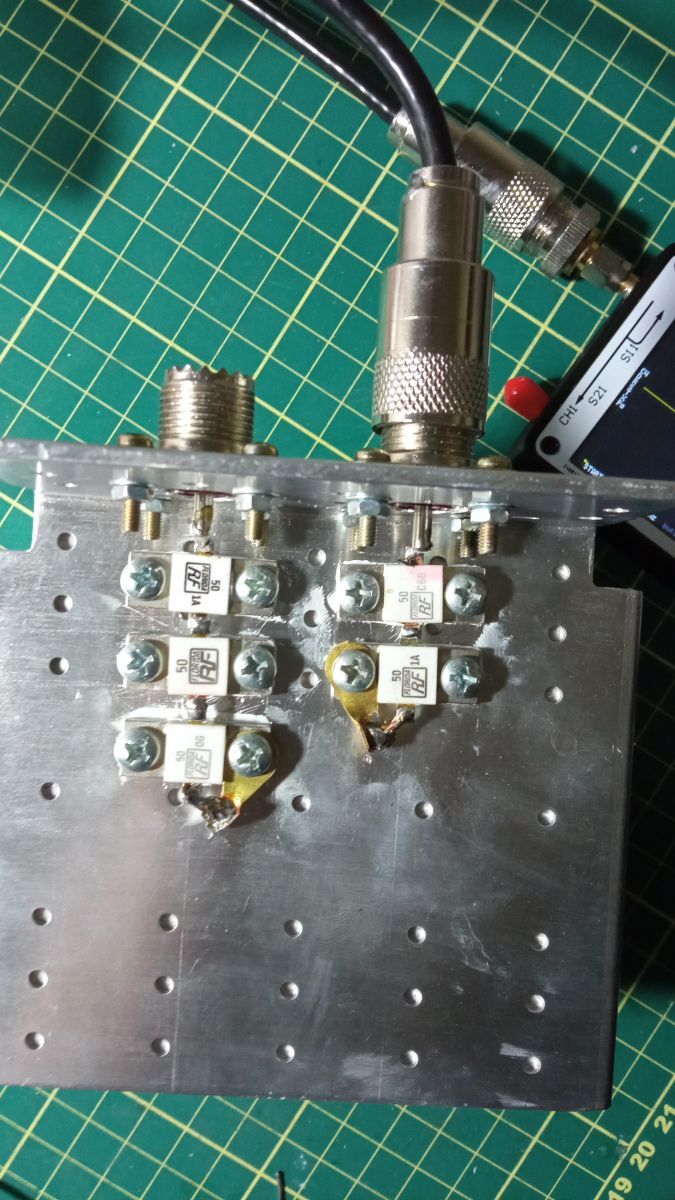

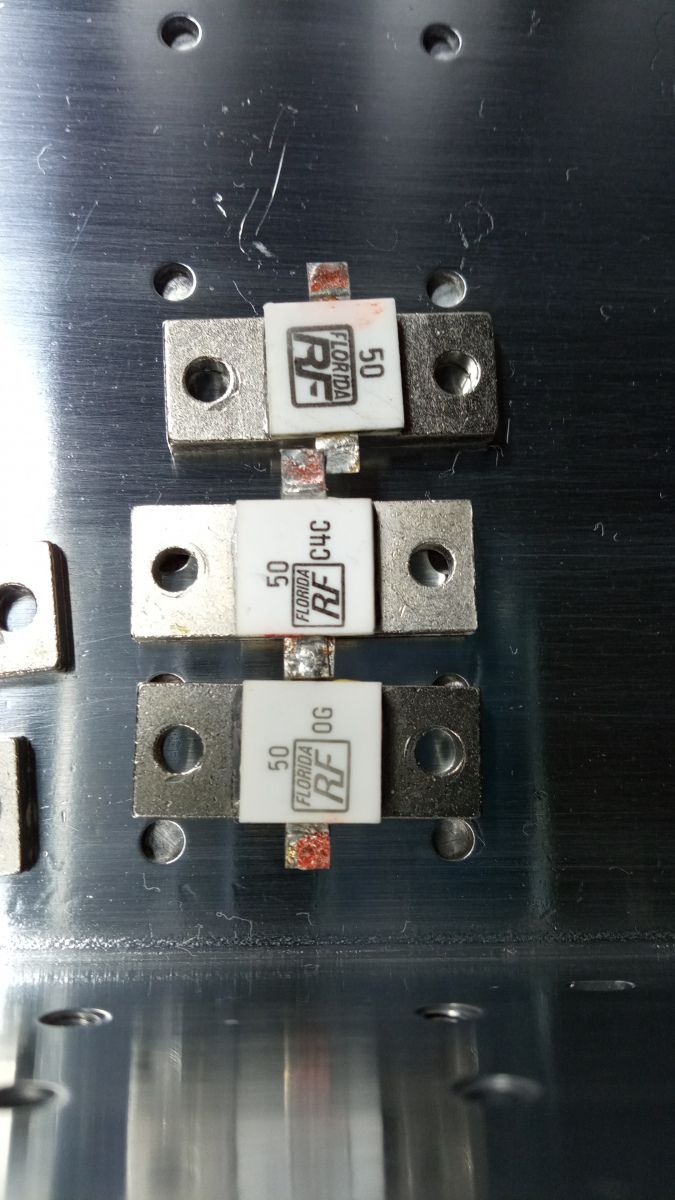

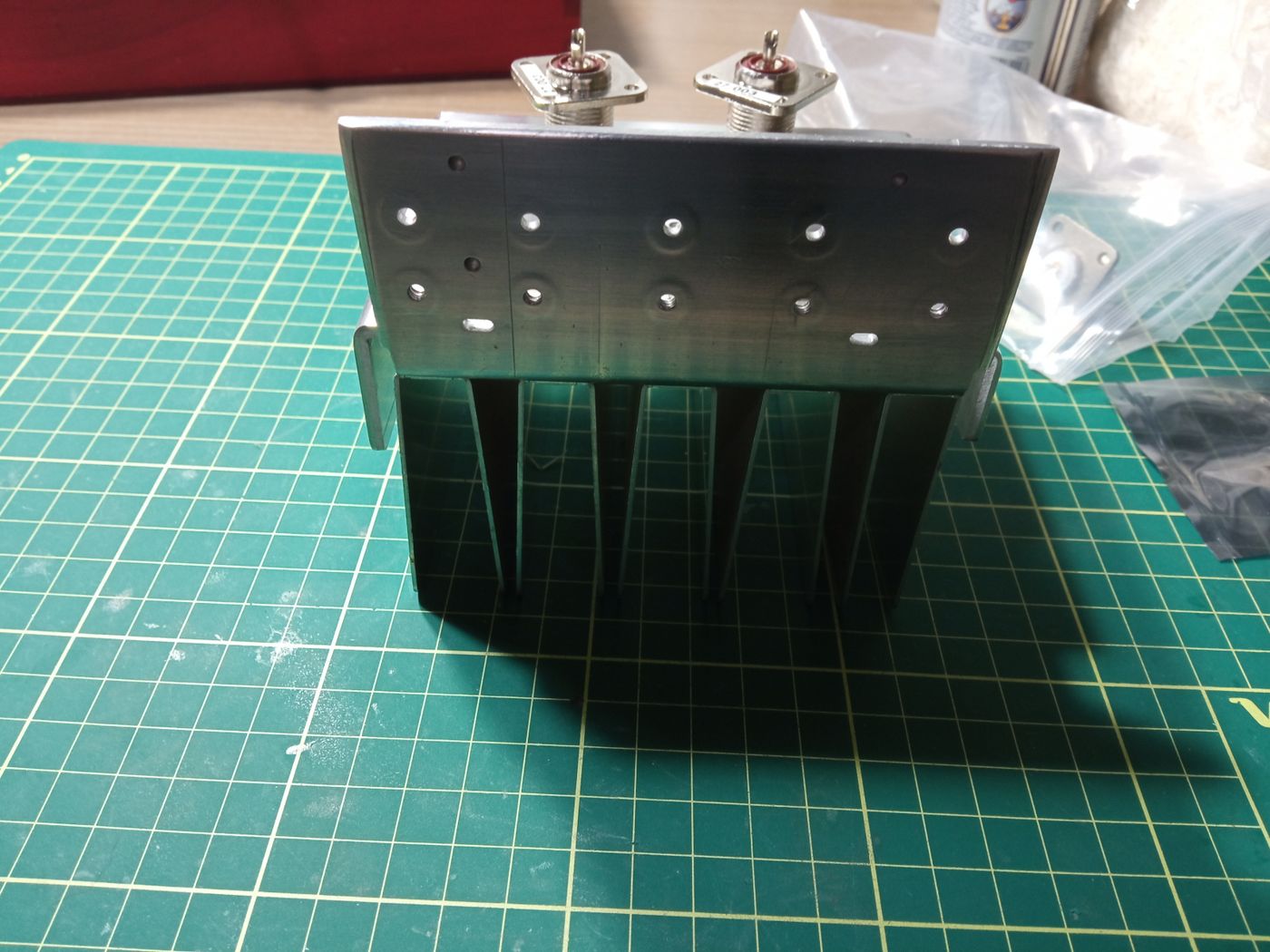

Für den Aufbau wurden 50-Ω-x-250-W-Widerstände in Reihe geschaltet, um die gewünschten Impedanzen zu erreichen. Der Kühlkörper stammt aus einem Audioverstärker; da diese Last nicht für Dauerträgerbetrieb gedacht war, war keine Zwangsbelüftung notwendig.

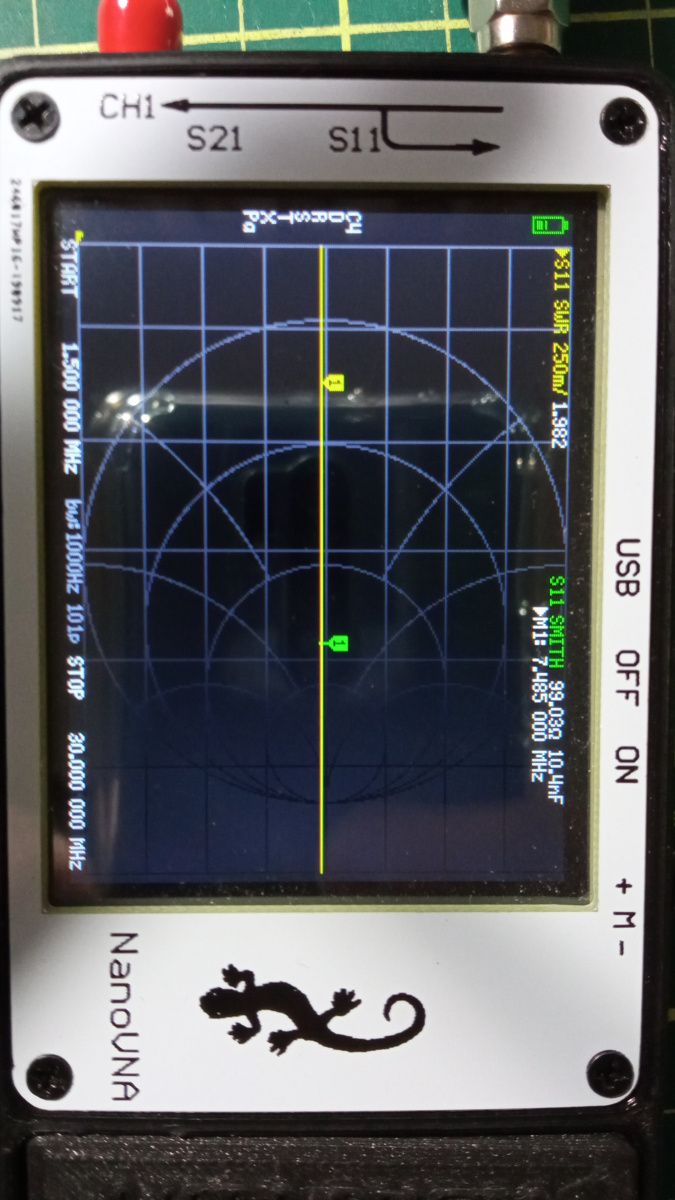

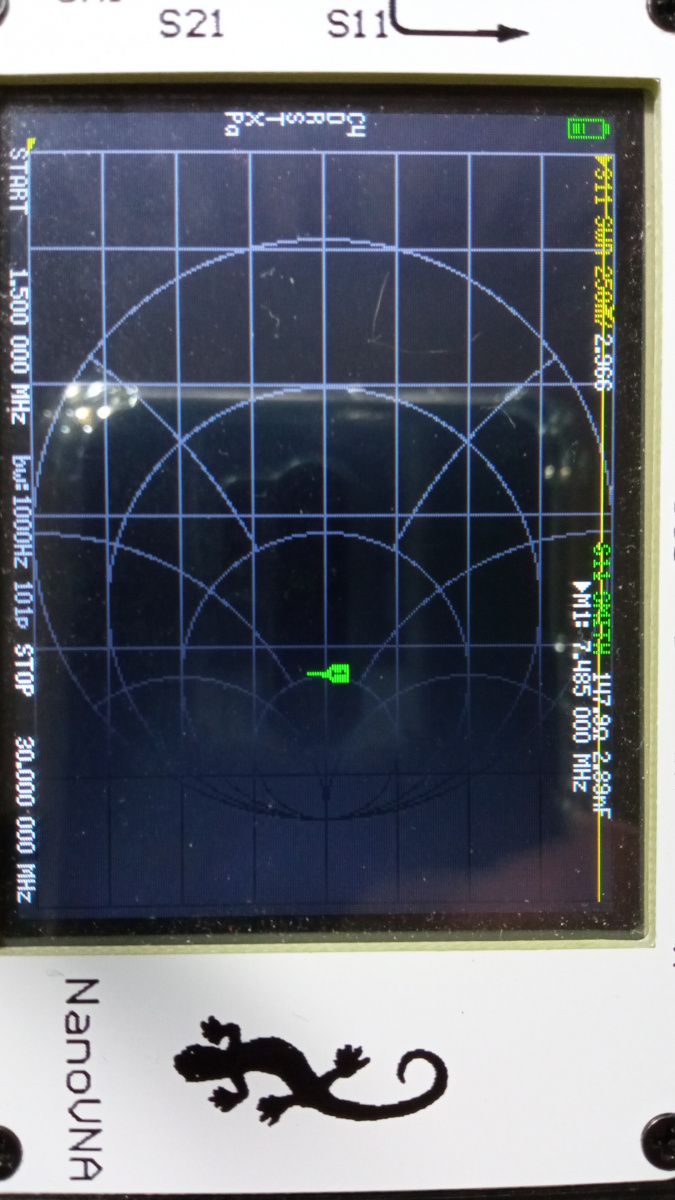

Die Ergebnisse waren hervorragend; ich habe diese Last bereits beim Abgleich von Antennentunern, SWR-Messgeräten und anderem verwendet.
Die Verbindung zwischen Gerät und Last sollte so kurz wie möglich sein: Die Kabellänge beeinflusst direkt die gesehene Impedanz (Real- und Imaginärteil).
