Interface für Digitalmodes (FT8, JS8, RTTY usw.) – Quansheng – PP5QB

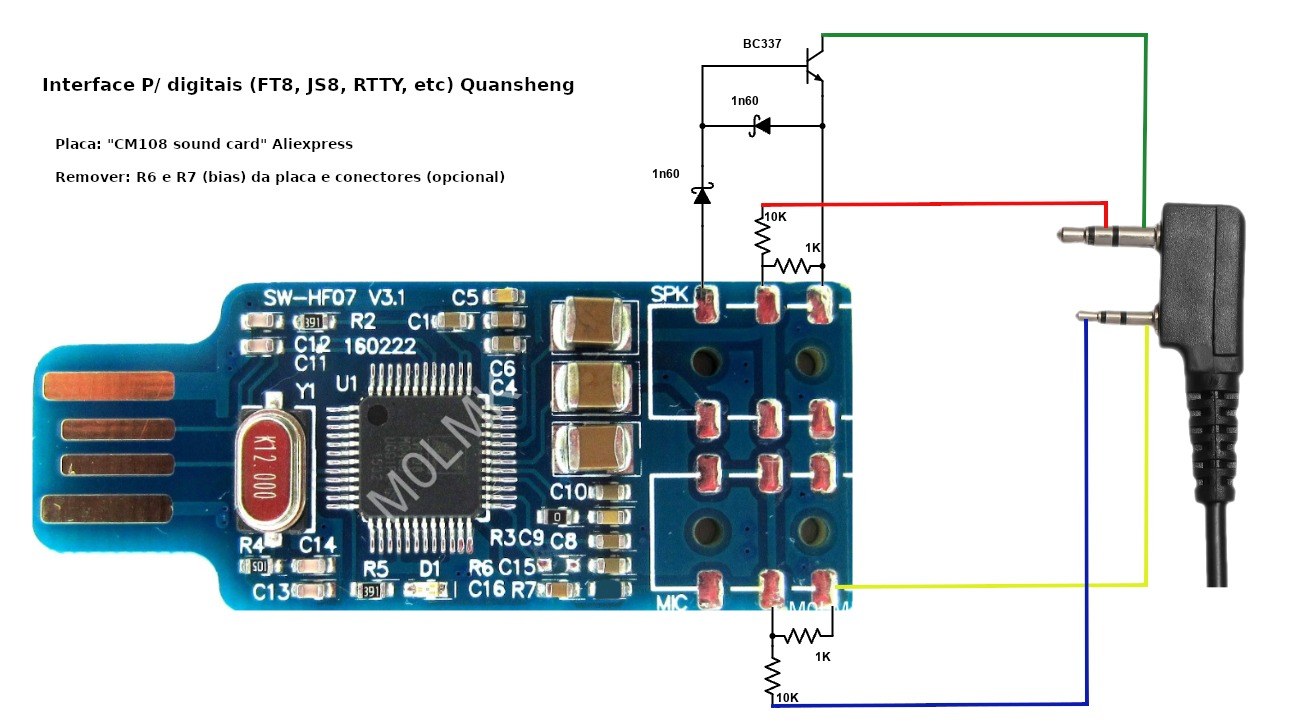

Von Guilherme (PP5QB) vorgeschlagene Schaltung, um ein Quansheng-Handfunkgerät in Digitalmodes (FT8, JS8, RTTY und weiteren) zu nutzen, indem das Funkgerät über eine USB-Soundkarte mit dem Computer verbunden wird.

Als Basis dient eine USB-Soundkarte CM108 ("CM108 sound card", erhältlich bei AliExpress). Von der Platine müssen die Widerstände R6 und R7 (Bias) entfernt werden, optional auch die Steckverbinder. Die PTT-Ansteuerung erfolgt über einen Transistor BC337, der das Sendeaudio über die Dioden 1N60 erkennt.
