Carga não irradiante (Dummy Load)

Um importante acessório para utilizar na bancada ou mesmo na estação para ajustes e testes de um transmissor.

Versão de 50 Ω x 250 W

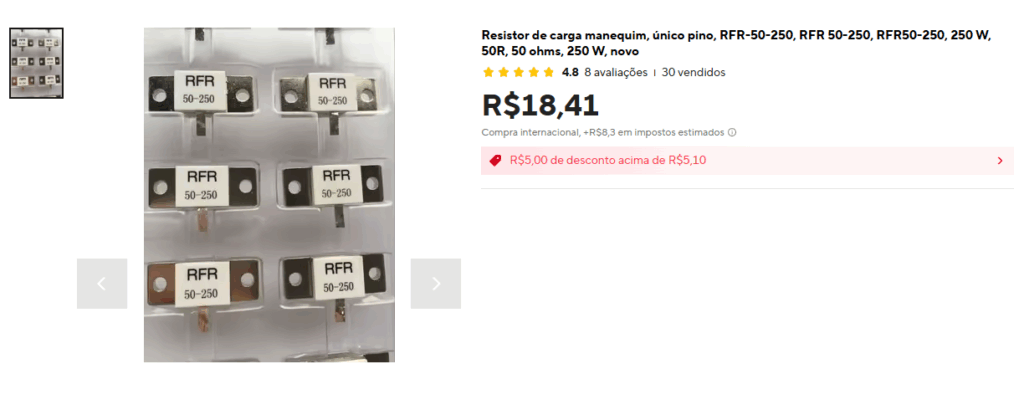

Está foi a primeira versão que montei de uma carga não irradiante utilizando resistor de Óxido de berílio e o resultado foi excelente até frequências de VHF.

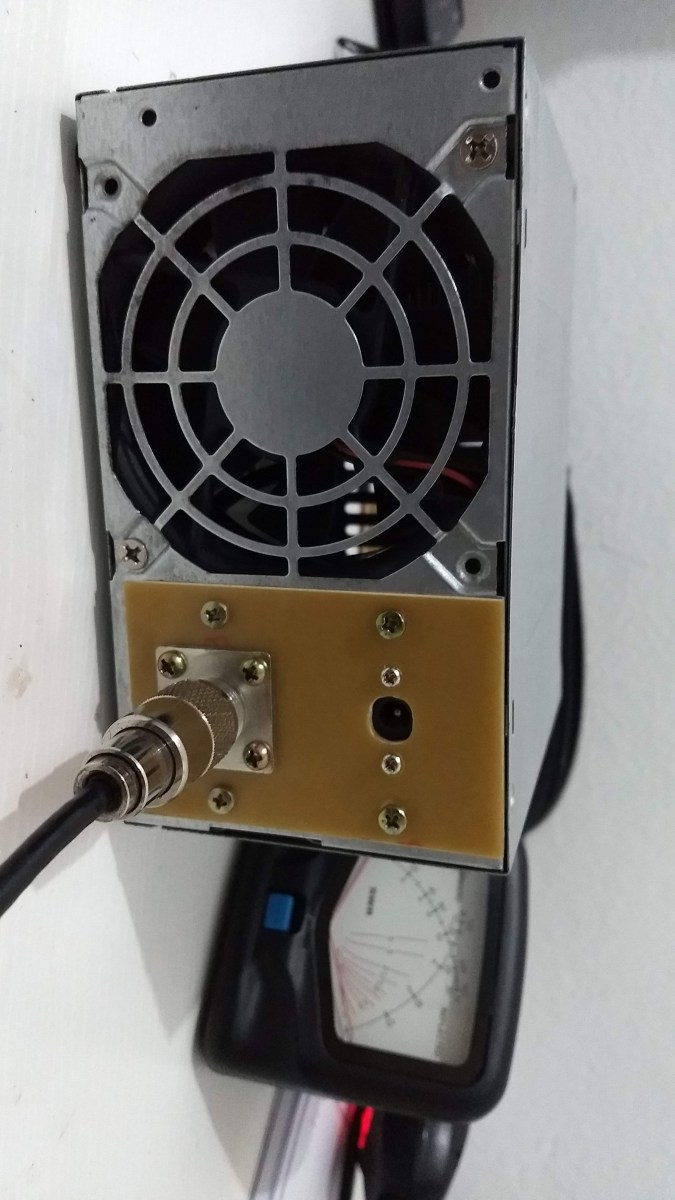

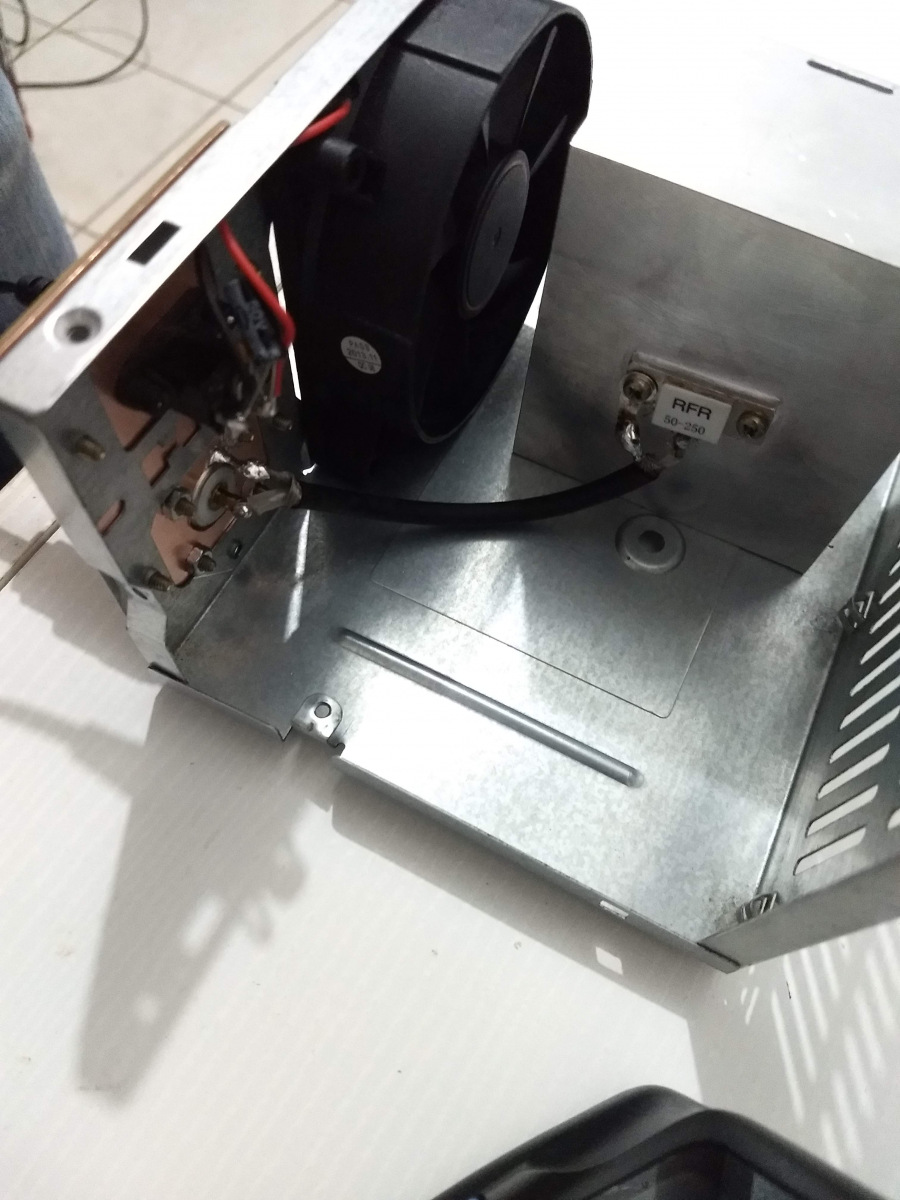

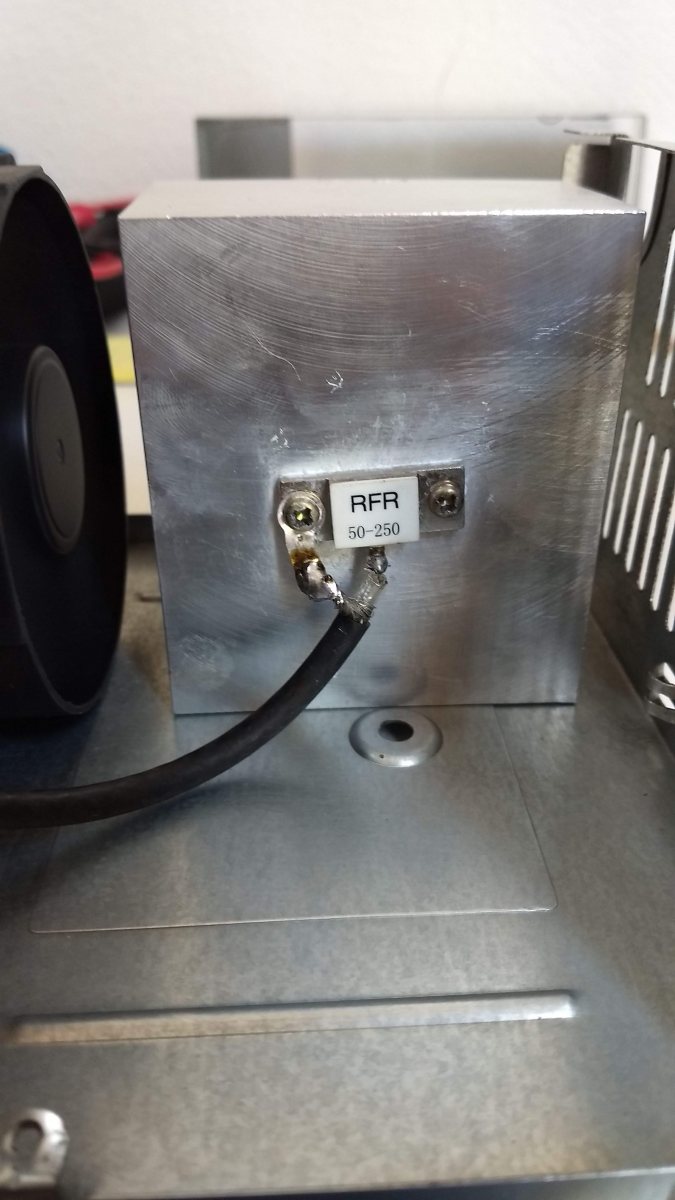

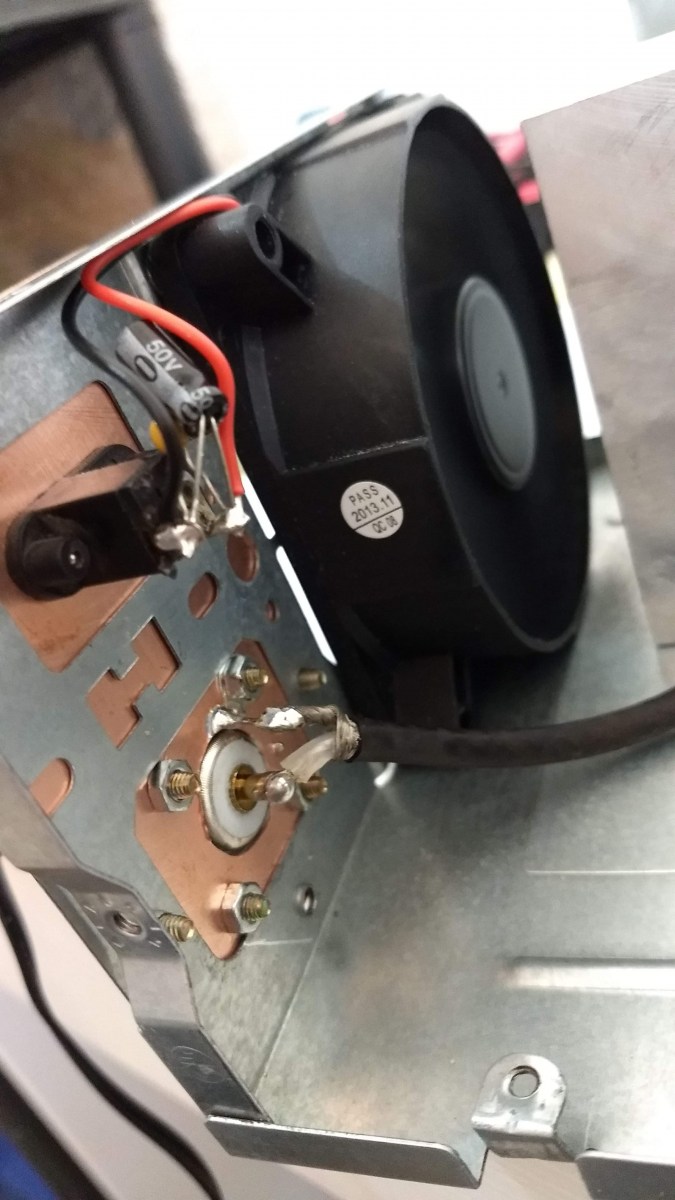

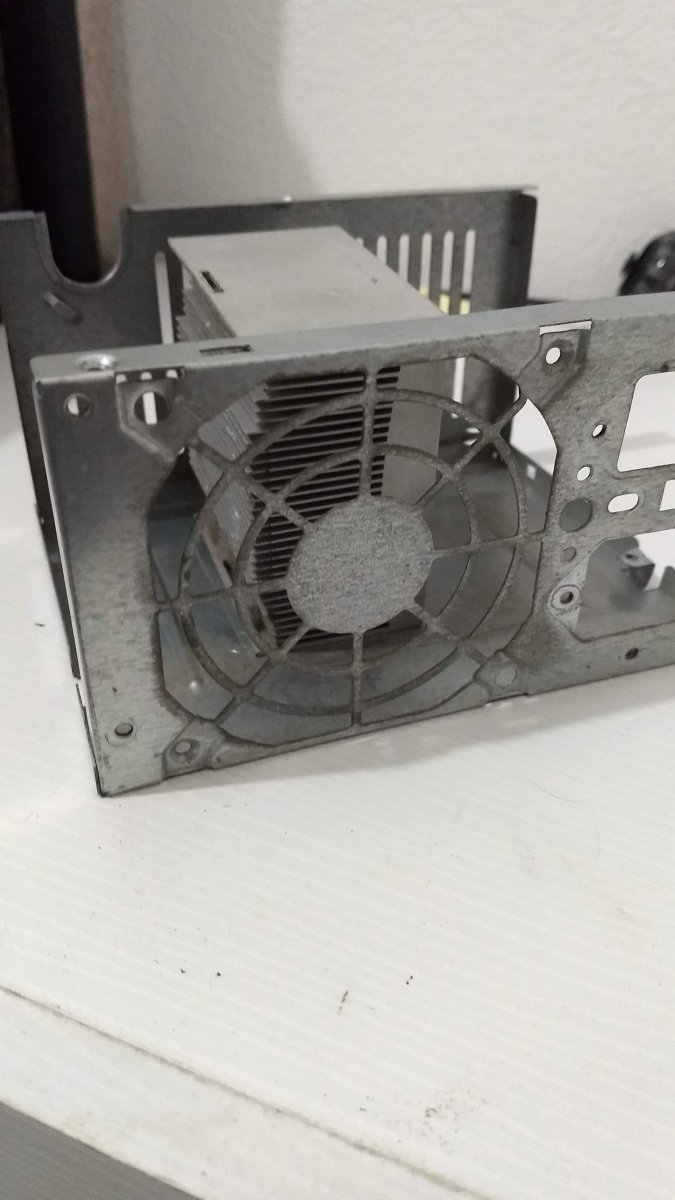

Para a montagem, foi utilizada a caixa de uma fonte ATX e o dissipador de calor de um Processador AMD, ambos de sucata. O cooler se mostrou necessário para testes que exigem portadora contínua por longos períodos. Com uma potência de 100 W a carga se manteve fria com a ventilação ligada.

Versão de 100 Ω x 250 W e 150 Ω x 250 W

Esta versão surgiu da necessidade de testar e ajustar equipamentos que fosse necessário uma SWR 1:2 (100 Ω) e 1:3 (150 Ω), sem inserir impedâncias complexas (carga puramente resistiva).

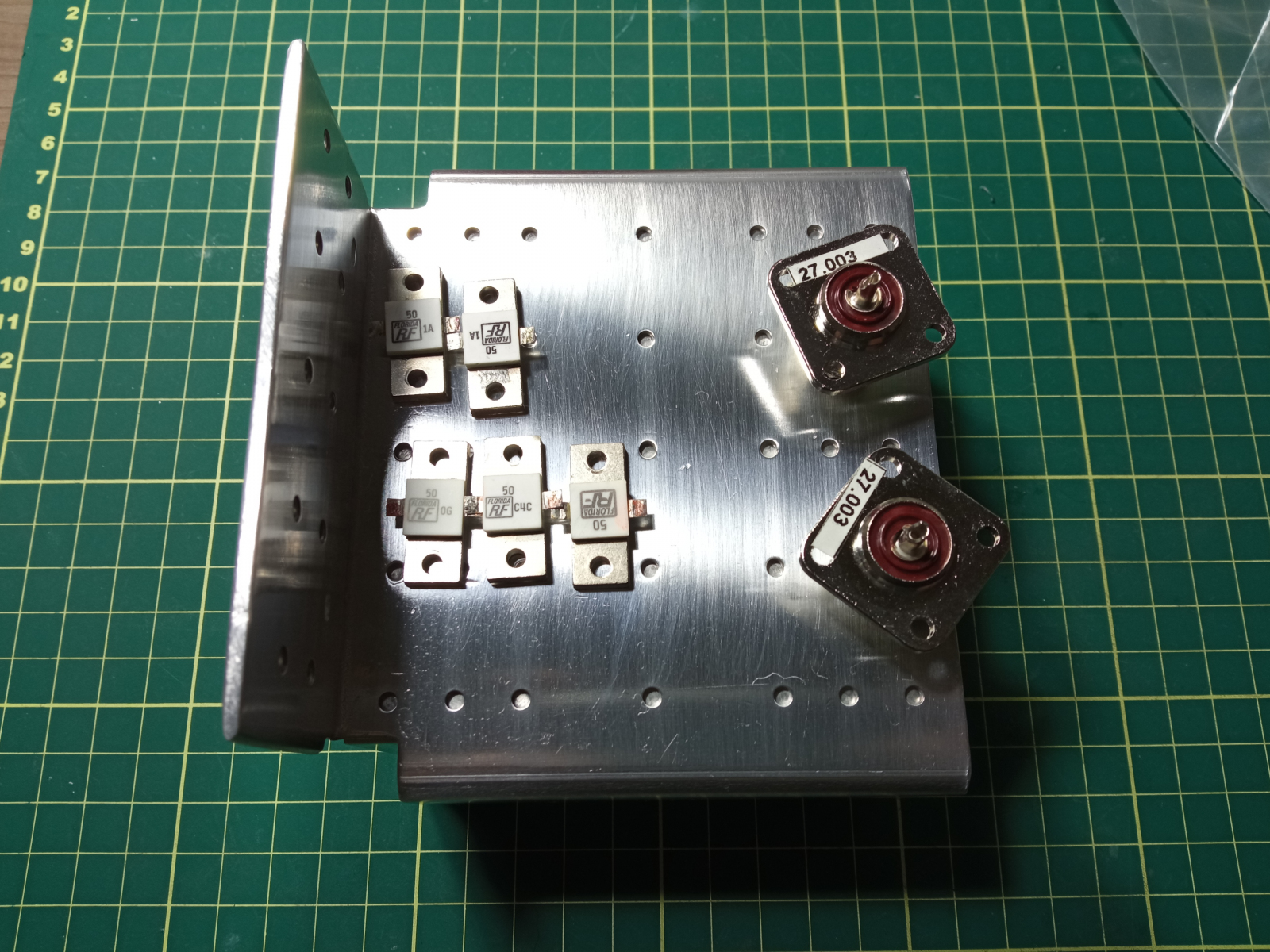

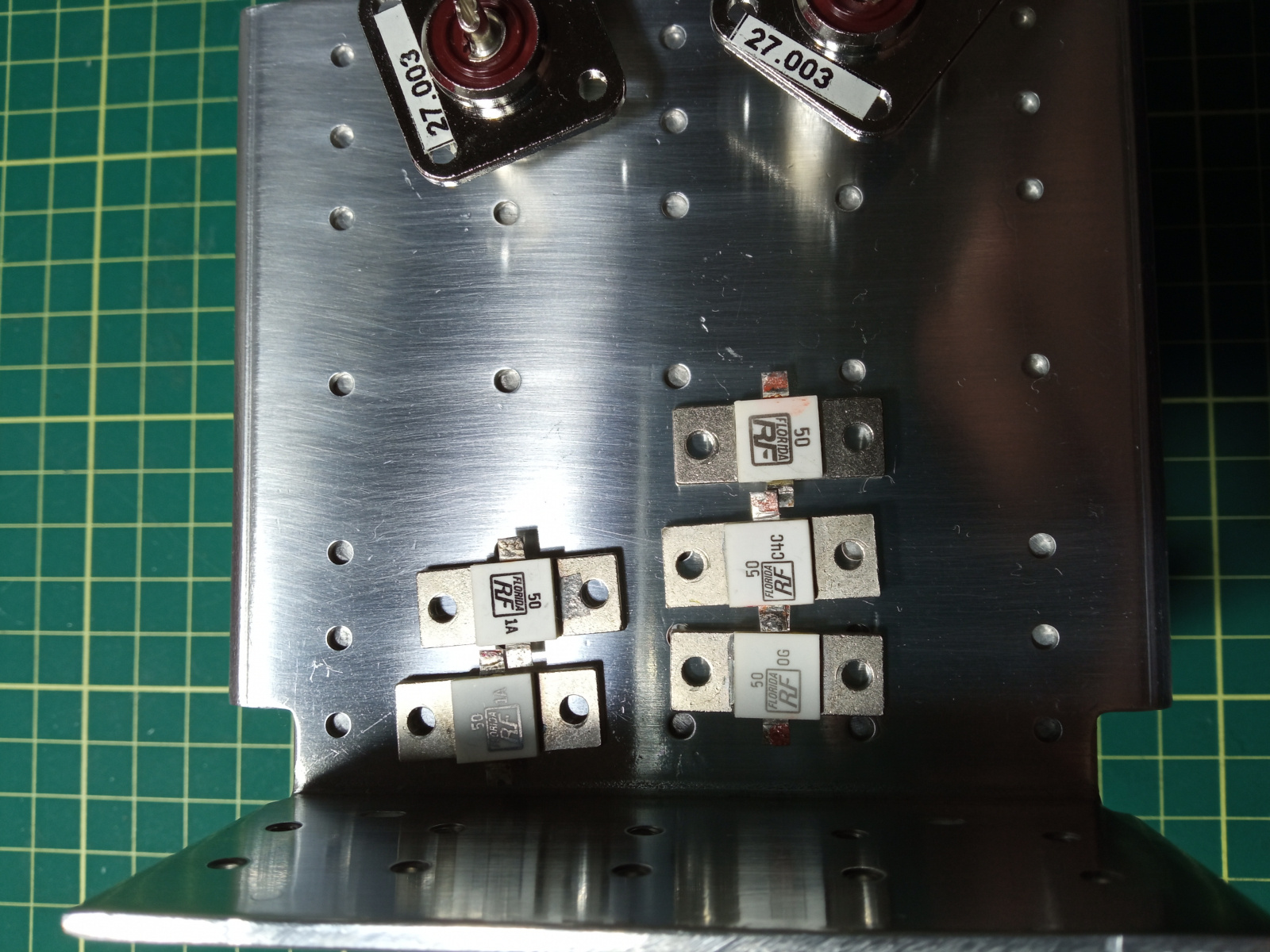

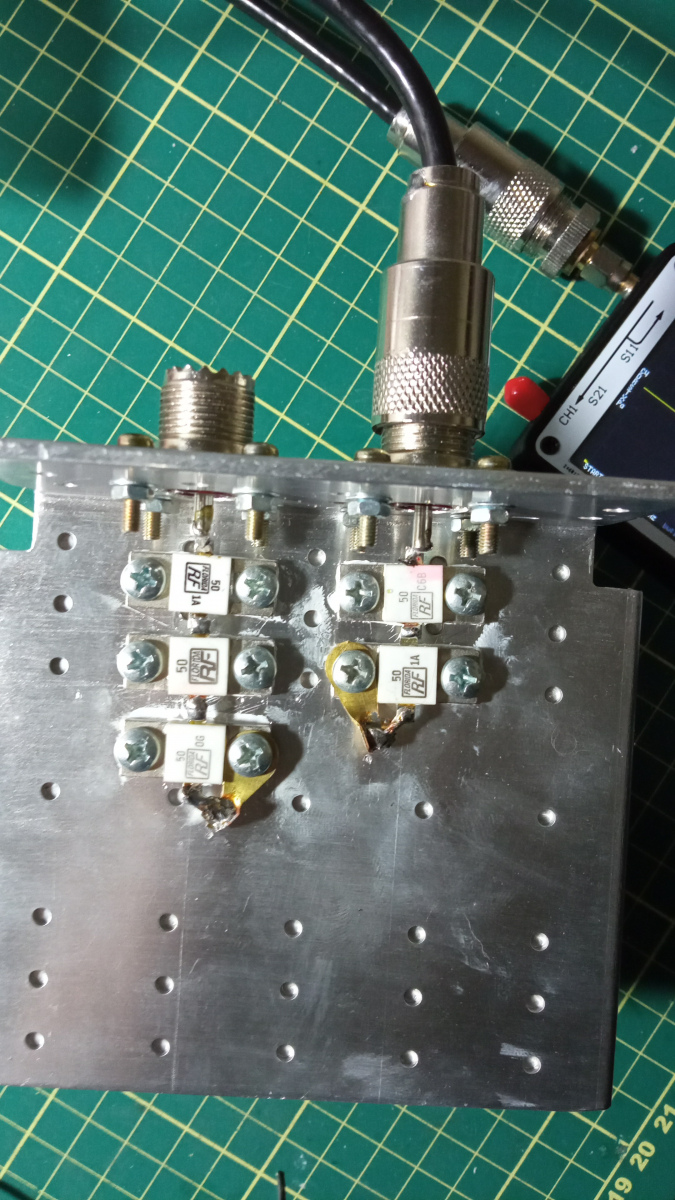

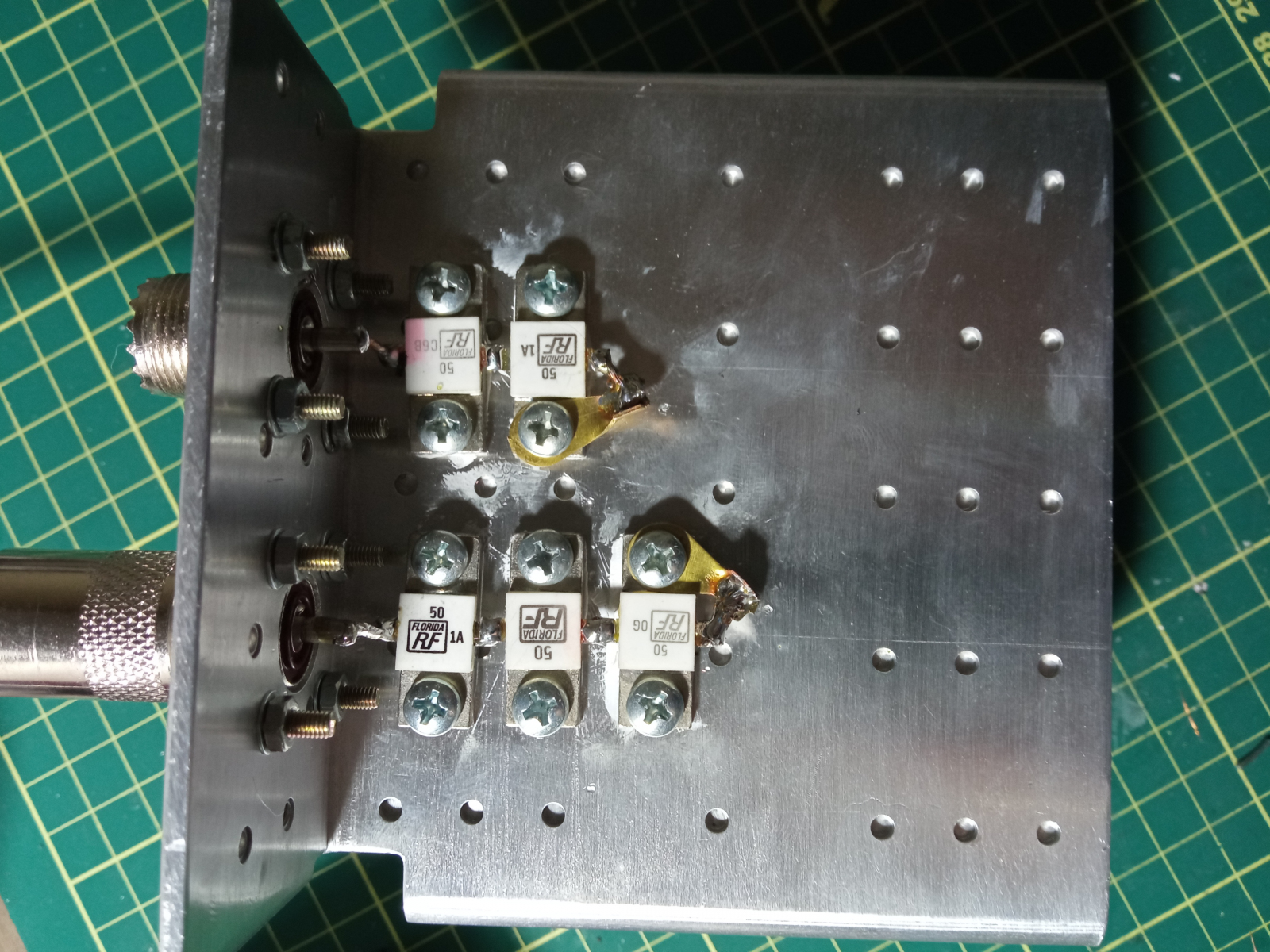

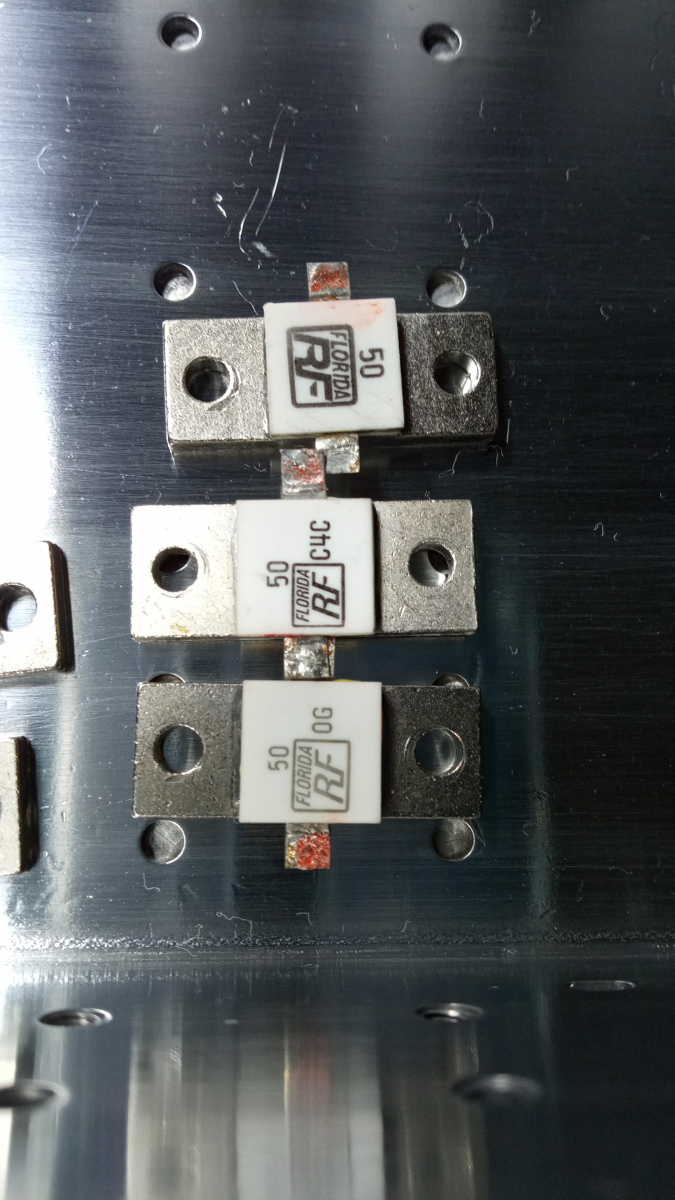

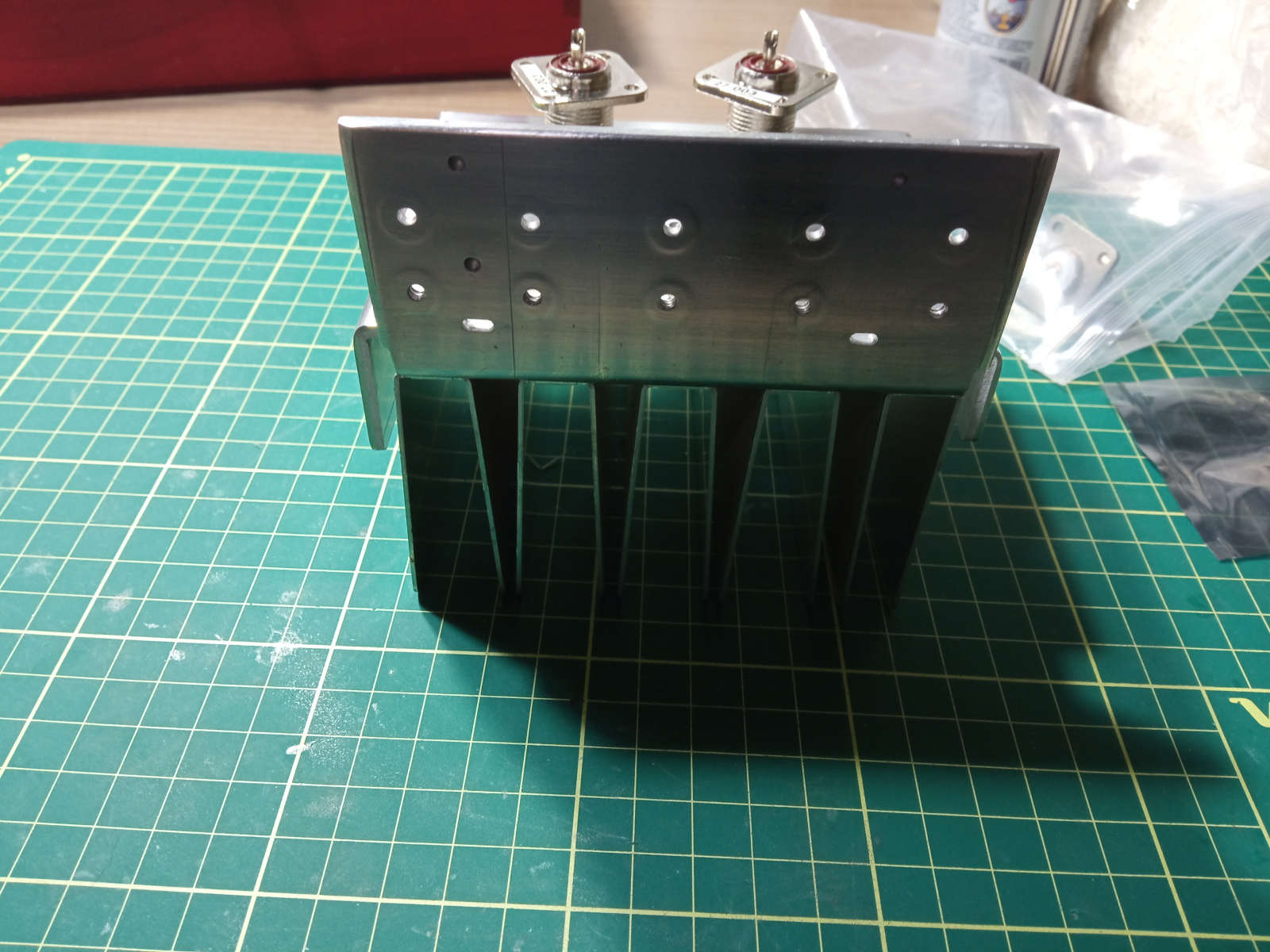

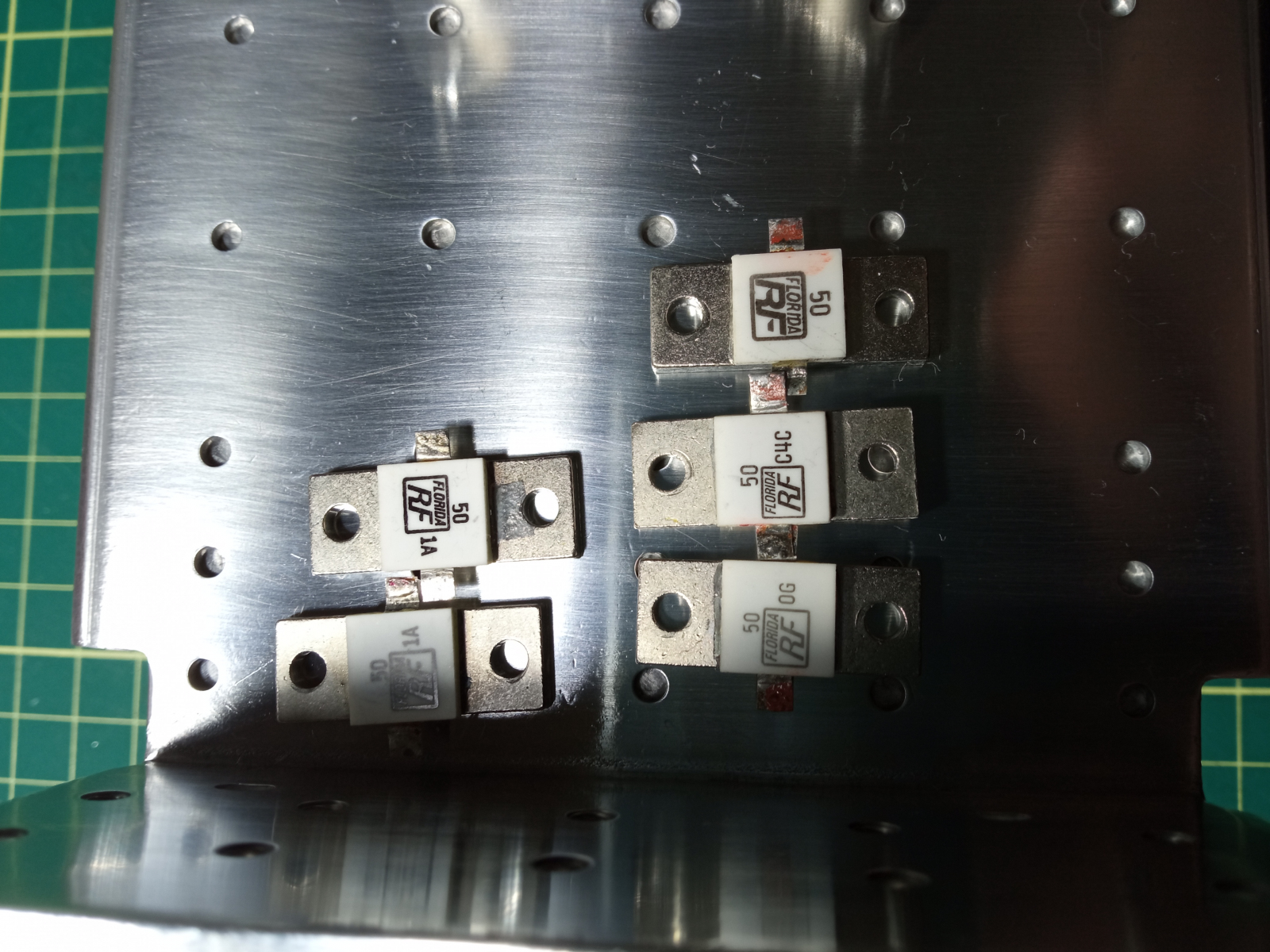

Para a montagem, foram utilizador resistores de 50 Ω x 250 W conectados em série, respectivamente, para atingir as impedâncias desejadas. O dissipador de calor foi aproveitado de um amplificador de áudio e como está carga não foi pensava para portadora contínua, não foi necessário ventilação forçada.

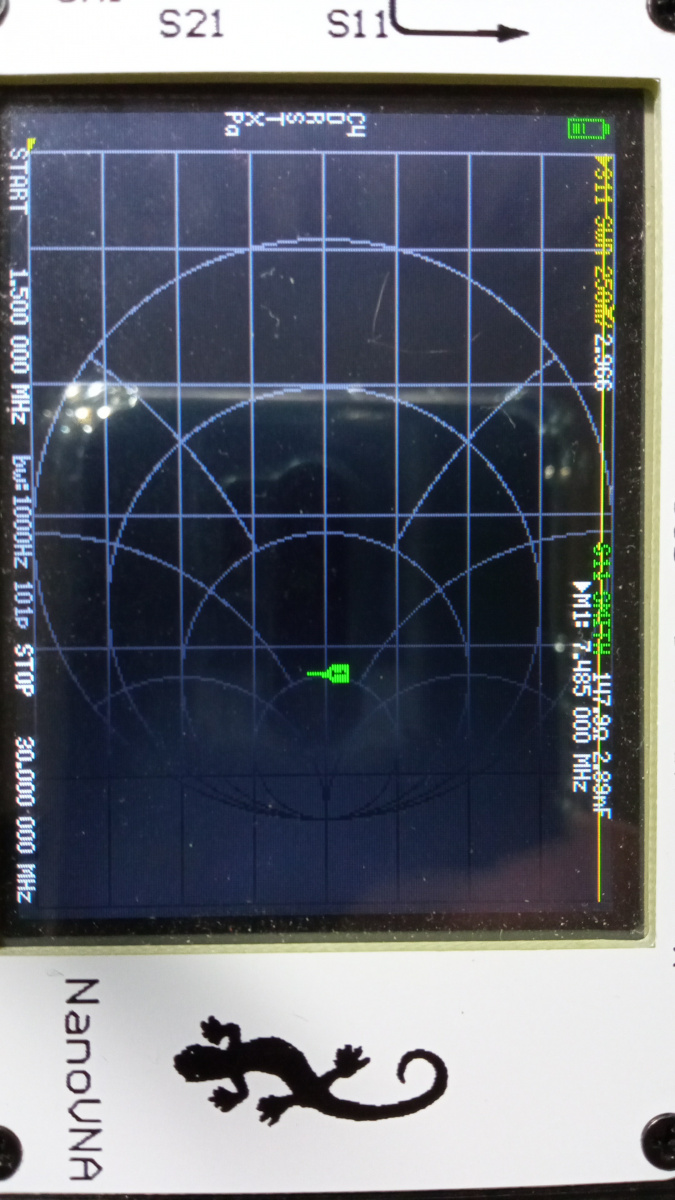

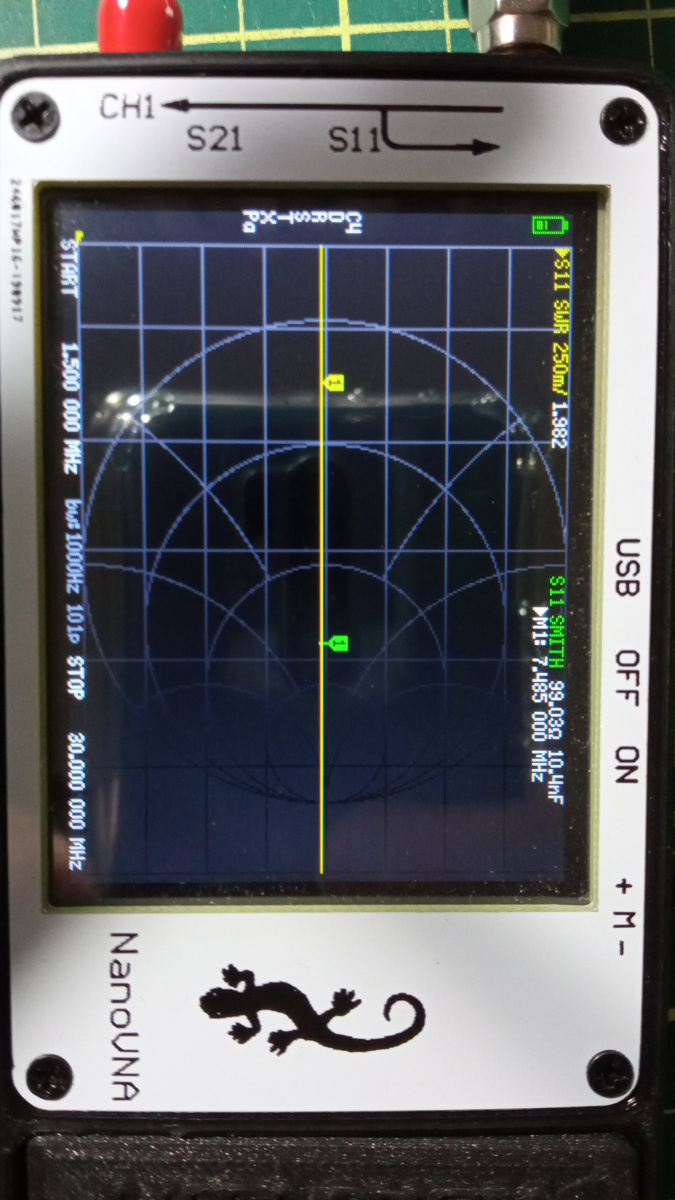

Os resultados foram excelentes e já utilizei em ajustes de acopladores de antena, medidores de estacionária (SWR) etc.

Levar em consideração que a conexão entre equipamento e carga deve ser a mais curta possível, afetando diretamente a impedância (real e complexa).
