ATU100 – Atenna Tunner

Como alternativa para um Rádio HF que não possui internamente um acoplador automático de antenas, acabei adquirindo este kit no AliExpress. Existem diversas opções a venda, desde o kit completo com todos os componentes a uma versão montada em uma caixa metálica pronto para o uso.

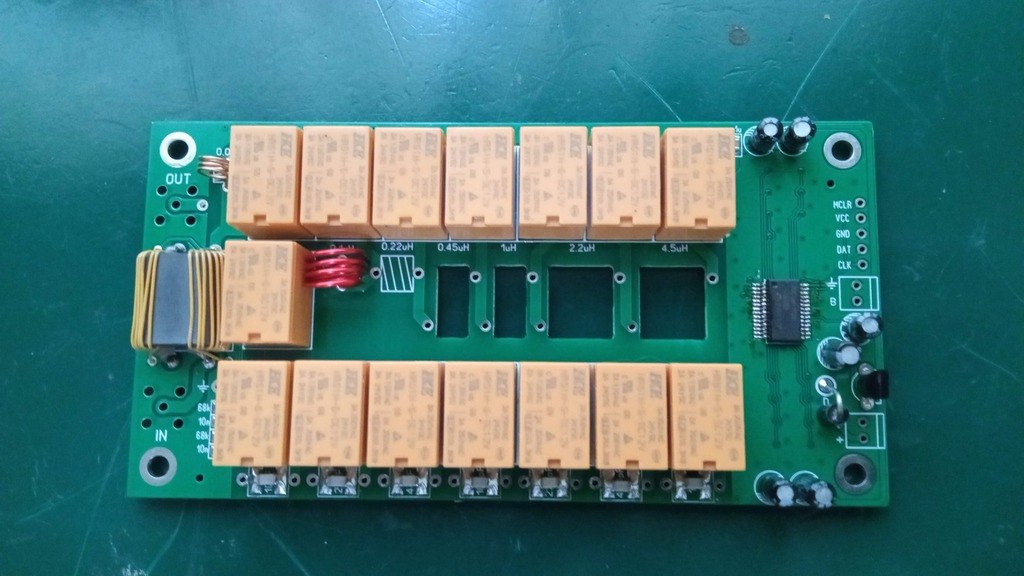

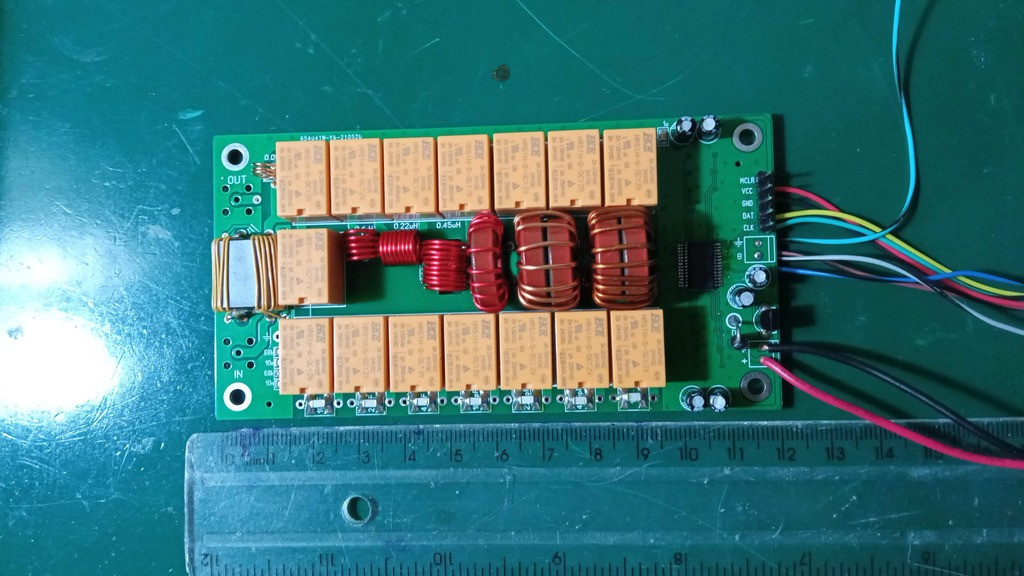

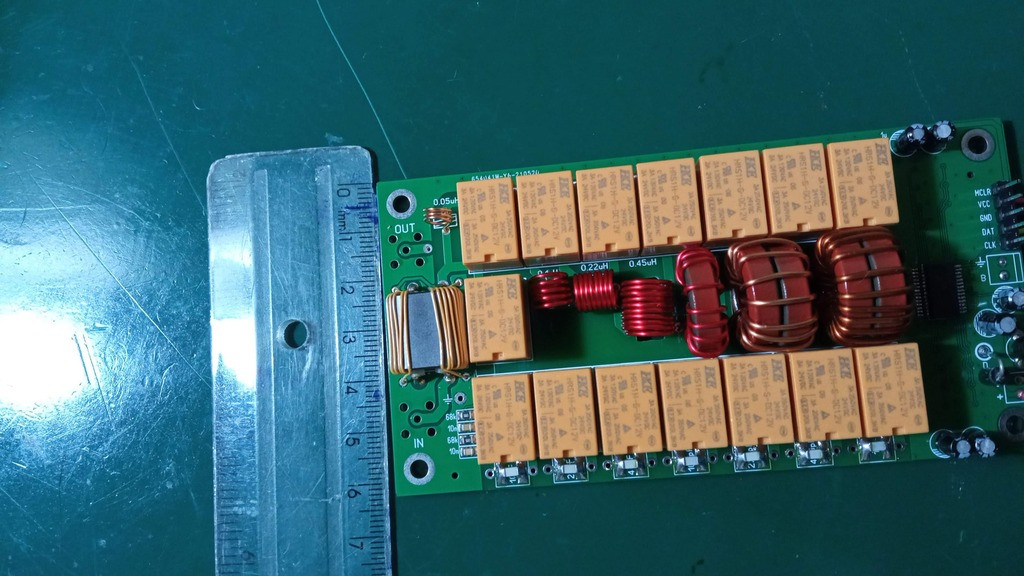

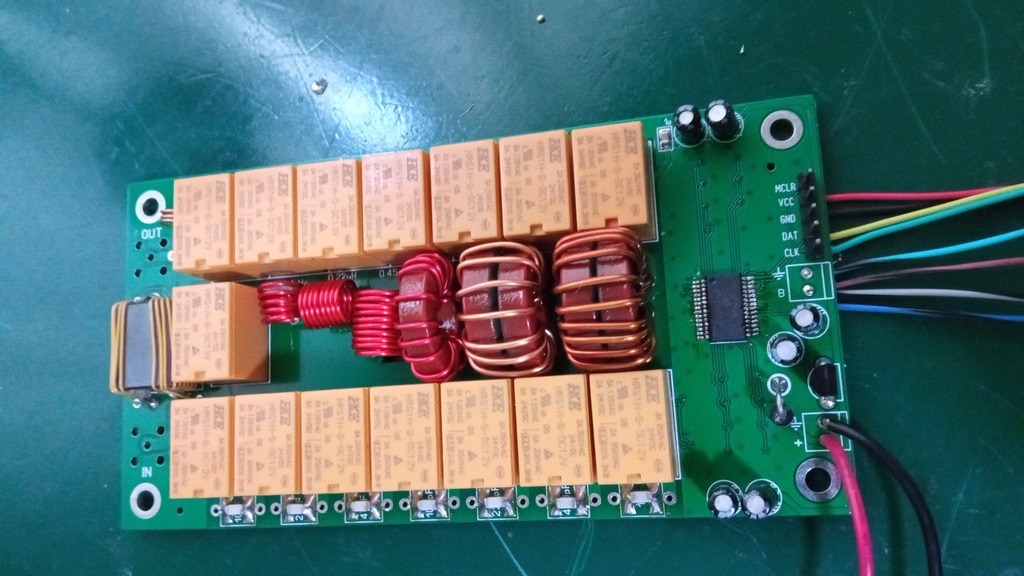

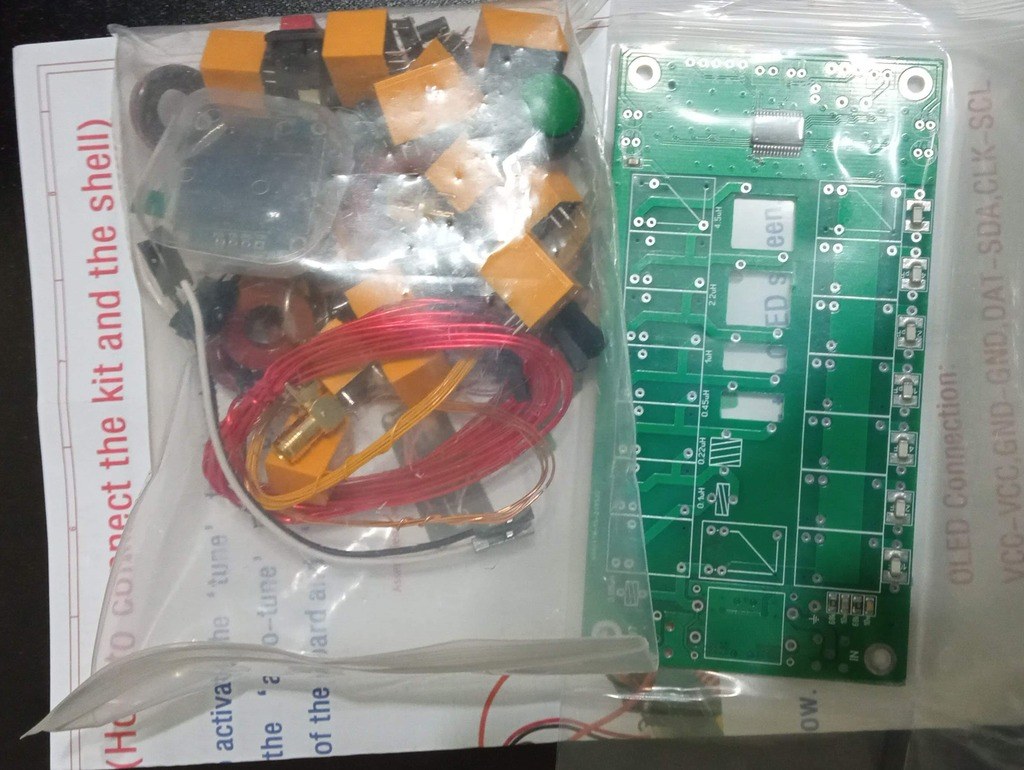

Por ser um projeto totalmente Open Source e Open Hardware, desenvolvido pelo colega David Fainitski (N7DDC), acabei optando pelo kit (imagens a seguir), realizando a montagem dos componentes eletrônicos e indutores na PCB.

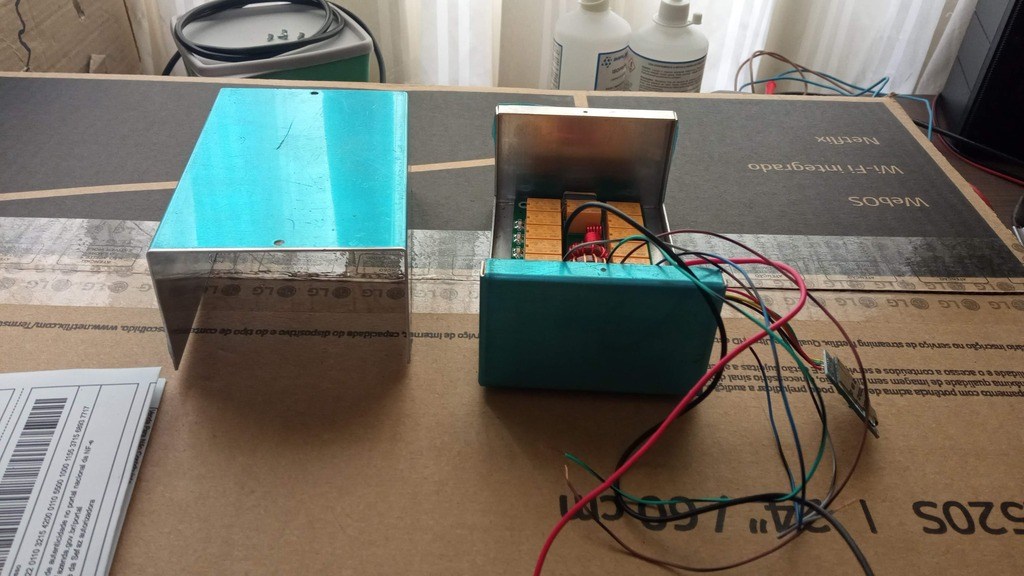

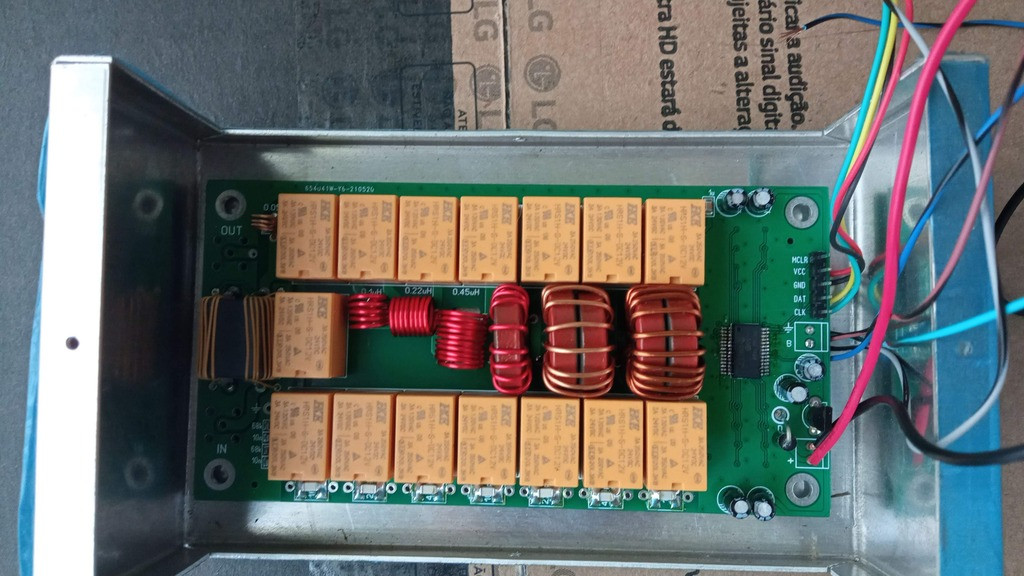

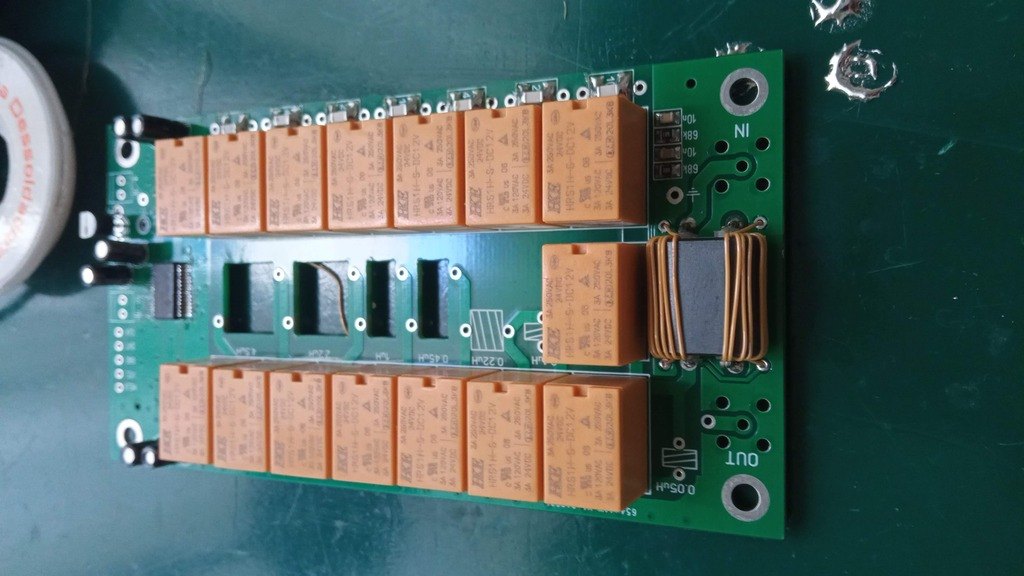

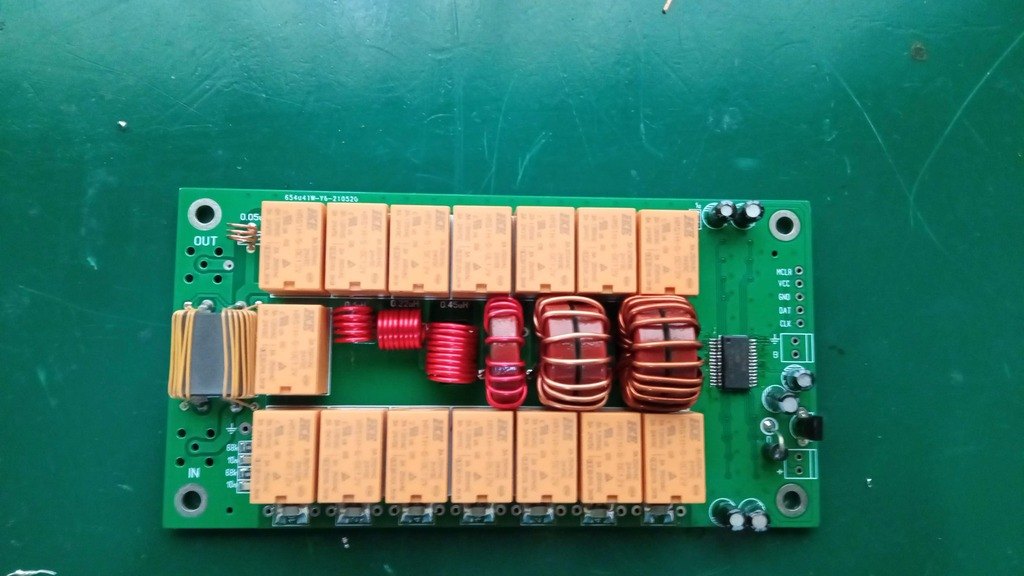

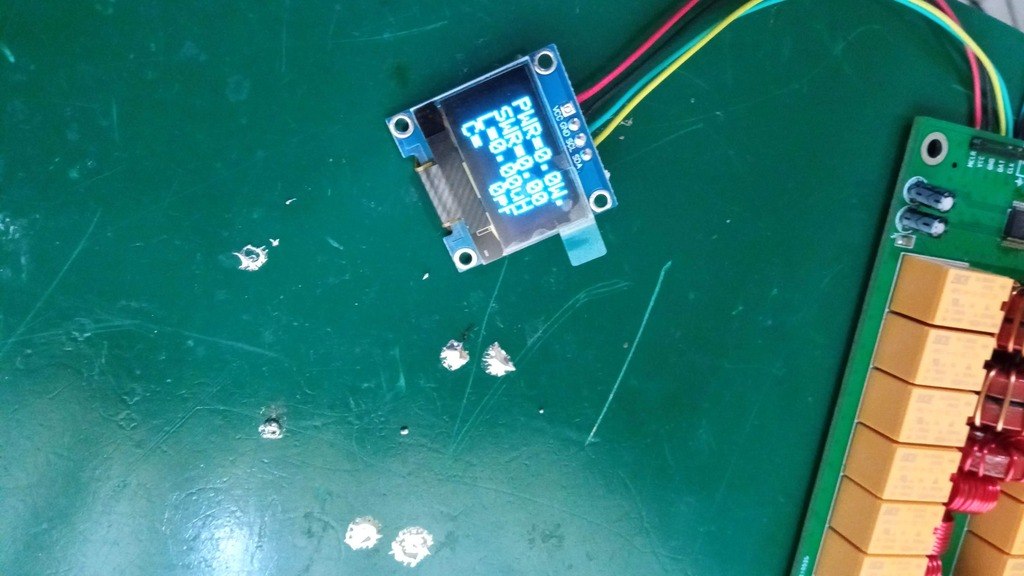

A montagem é relativamente simples e dispensa qualquer tipo de ajuste se for realizada de acordo com o manual que acompanha o kit chinês e documentação disponível no GitHub. Para acomodar o circuito, utilizei uma caixa de alumínio para evitar qualquer irradiação de RF.

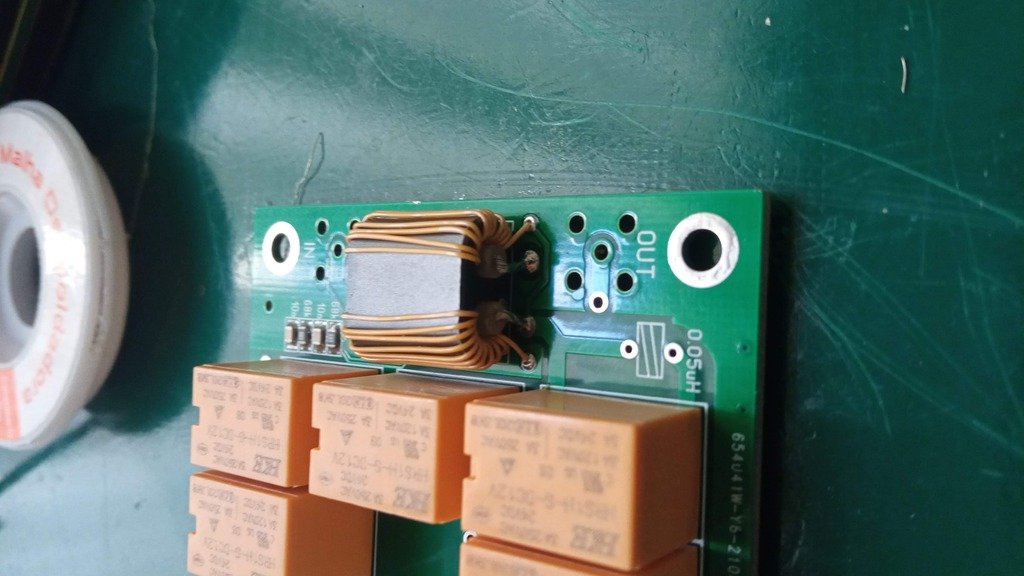

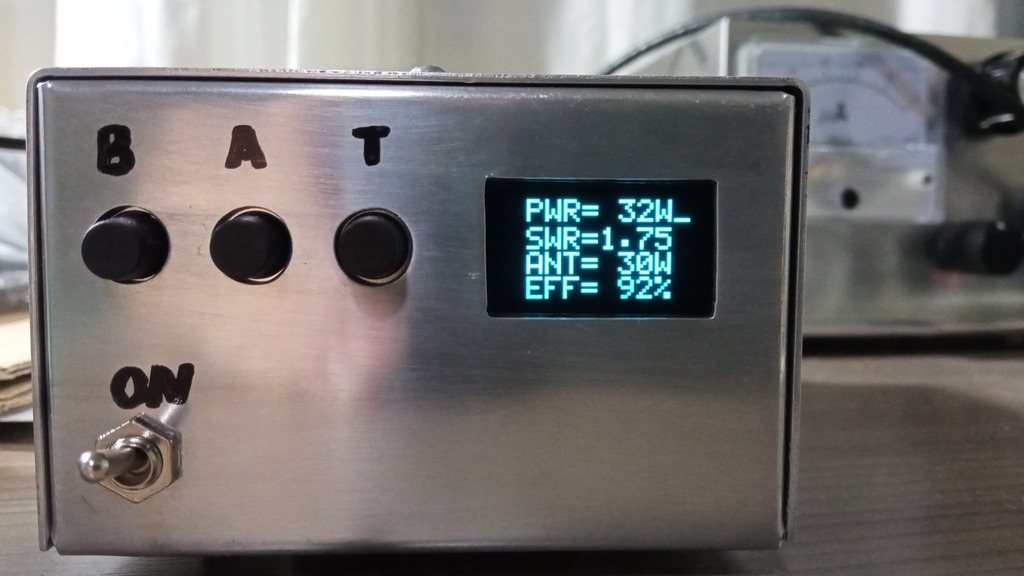

Foram realizados diversos testes de acoplamento com sucesso, apenas se observando um leve aquecimento dos indutores quando operado com 100W por longos períodos em FT8. Uma possível melhoria seria comprar núcleos toróidais de referência confiável (os chineses que acompanham o kit não seguem exatamente as especificações) ou utilizar indutores de núcleo de ar.
